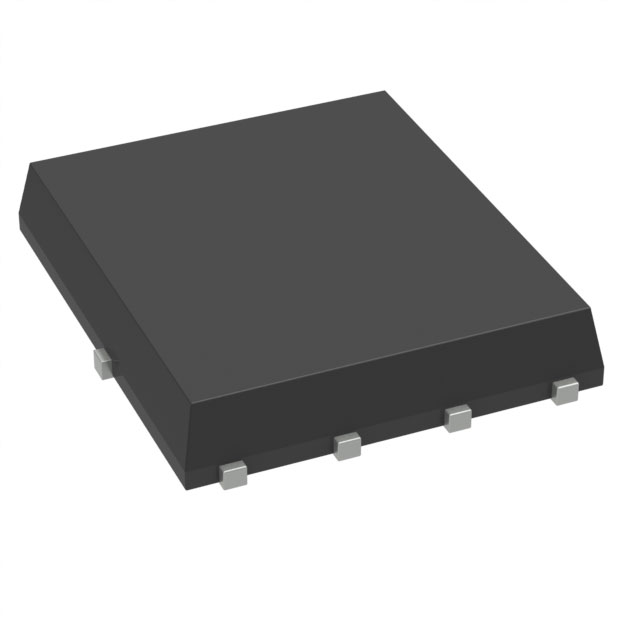

NTMFS034N15MC

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 NTMFS系列, Vds=150 V, 31 A, PQFN8封装, 表面贴装, 8引脚
供应商型号: 3588872
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTMFS034N15MC

NTMFS034N15MC概述

    电子元器件产品技术手册:NTMFS034N15MC

    产品简介


    NTMFS034N15MC是一款由onsemi公司设计和制造的N沟道屏蔽门功率沟槽MOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor)。它具备紧凑的设计、低导通电阻、低驱动损耗等特点,适用于多种电子应用领域。NTMFS034N15MC被广泛应用于同步整流、AC-DC和DC-DC电源供应器、USB PD适配器以及负载开关等领域。

    技术参数


    - 基本参数
    - 漏源电压 \(V{DSS}\): 150 V
    - 门限电压 \(V{GS(TH)}\): 2.5 V 至 4.5 V
    - 最大连续漏极电流 \(I{D(MAX)}\): 31 A
    - 最大门限电流 \(I{GSS}\): ±100 nA
    - 最大脉冲漏极电流 \(I{DM}\): 131 A
    - 最大结温和存储温度范围 \(-55^\circ C\) 到 \(+150^\circ C\)
    - 电气特性
    - 导通电阻 \(R{DS(on)}\): 25 mΩ至36.5 mΩ(根据不同的工作条件)
    - 输入电容 \(C{ISS}\): 905 pF
    - 输出电容 \(C{OSS}\): 270 pF
    - 反向转移电容 \(C{RSS}\): 5 pF
    - 热阻
    - 结到外壳热阻 \(R{JC}\): 2.0°C/W
    - 结到环境热阻 \(R{JA}\): 50°C/W

    产品特点和优势


    - 紧凑设计: NTMFS034N15MC具有小尺寸(5x6mm),非常适合紧凑型电路板设计。
    - 低导通电阻: 其导通电阻低至25 mΩ,可以有效减少传导损耗。
    - 低驱动损耗: 低输入电容和输出电容使其在驱动过程中损耗较低。
    - 可靠性高: 所有器件经过100%的冲击浪涌测试。
    - 环保材料: 无铅、卤素自由和BFR自由,符合RoHS标准。

    应用案例和使用建议


    - 同步整流: 在同步整流应用中,NTMFS034N15MC能够提高效率并降低损耗。
    - 电源转换: 在AC-DC和DC-DC电源转换器中,它可以帮助实现更高效的电力转换。
    - 负载开关: 在负载开关应用中,它的快速开关特性有助于降低开关损耗。
    使用建议:
    - 确保在高功率应用中正确散热,以避免热失控。
    - 遵循制造商的建议进行电路设计,特别是在选择适当的门极电阻时。

    兼容性和支持


    NTMFS034N15MC采用PQFN8封装形式,适用于广泛的电路设计。onsemi提供了详细的技术文档和支持服务,包括技术支持热线和电子邮件请求支持。

    常见问题与解决方案


    - 问题1: 产品过热。
    - 解决方法: 增加散热片或者改进电路设计,确保足够的冷却。
    - 问题2: 开关速度慢。
    - 解决方法: 调整门极电阻以优化开关速度。

    总结和推荐


    总体而言,NTMFS034N15MC是一款高性能的MOSFET,适合各种电源管理和切换应用。其紧凑的尺寸、低导通电阻和可靠的设计使其在市场上具备很强的竞争力。强烈推荐在需要高效能、高可靠性的应用中使用该产品。

NTMFS034N15MC参数

参数
Rds(On)-漏源导通电阻 31mΩ@ 13A,10V
Vgs-栅源极电压 20V
最大功率耗散 2.5W(Ta),62.5W(Tc)
通道数量 -
FET类型 1个N沟道
Vds-漏源极击穿电压 150V
配置 -
Ciss-不同 Vds 时的输入最大电容 905pF@75V
Vgs(th)-栅源极阈值电压 4.5V@ 70µA
Id-连续漏极电流 31A
栅极电荷 12nC@ 10 V
通用封装 PQFN-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
