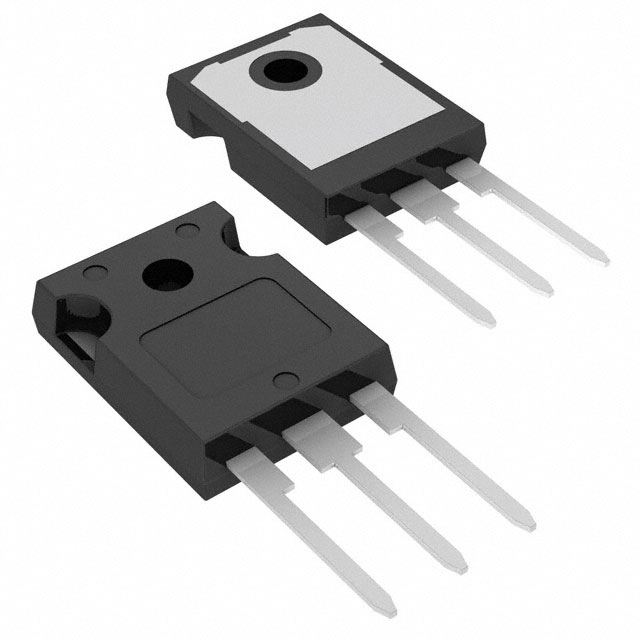

NGTB25N120FL2WG

产品分类: IGBT模块
厂牌: ON SEMICONDUCTOR
产品描述: N通道 1200V 50A 385W 3-Pin(3+Tab) TO-247
供应商型号: NGTB25N120FL2WG
供应商: 国内现货
标准整包数: 30
ON SEMICONDUCTOR IGBT模块 NGTB25N120FL2WG

NGTB25N120FL2WG概述

    NGTB25N120FL2W/D IGBT 技术手册解析

    产品简介


    NGTB25N120FL2W/D IGBT(绝缘栅双极晶体管) 是一款高效能的功率半导体器件,采用场截止II型沟槽技术制造,具有出色的开关性能和低导通损耗。这种IGBT特别适合于不间断电源(UPS)和太阳能逆变器等领域。此外,该器件还集成了一个软快反向恢复二极管,提供低正向电压。

    技术参数


    - 电压范围: 集电极-发射极电压(VCES)高达1200V。
    - 电流能力: 最大连续集电极电流(IC)为25A,在短脉冲条件下可达到100A。
    - 温度范围: 工作结温(TJ)范围为-55°C至+175°C。
    - 热特性: 结到外壳的热阻(RthJC)分别为IGBT 0.39°C/W和二极管0.63°C/W。
    - 其他规格: 功率耗散(PD)最高可达385W,短路承受时间达10µs,且无铅。

    产品特点和优势


    - 高效率: 极其高效的场截止技术显著降低了开关损耗。
    - 可靠性: 具备宽泛的工作温度范围和10µs的短路保护时间。
    - 快速恢复: 内置的软快反向恢复二极管减少了开关过程中的瞬态损耗。
    - 高温稳定性: 能在高达175°C的温度下稳定运行,适用于苛刻环境。

    应用案例和使用建议


    典型应用:
    - 太阳能逆变器:适用于各种光伏系统,由于其高效性,在提升整体系统效率方面具有明显优势。
    - 不间断电源(UPS):能够有效应对突发的电力波动,确保系统持续运行。
    - 焊接设备:在焊接过程中,能快速响应电流变化,减少热损。
    使用建议:
    - 在设计电路时,应考虑IGBT的最大电流和电压限制,避免过载。
    - 注意散热设计,特别是在高负载条件下,需确保良好的热传导以维持正常运行。

    兼容性和支持


    兼容性:
    - 可与多种电源转换器和其他电力电子产品良好配合使用,支持广泛的系统集成。
    支持:
    - ON Semiconductor提供详尽的技术文档和在线支持资源,帮助客户进行产品选型和应用开发。
    - 客户可以通过技术支持热线或邮件获取详细的咨询和技术支持。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:在高温环境下IGBT过早失效。
    - 解决方法:检查电路板的散热设计,增加散热片或风扇改善散热效果。
    2. 问题:IGBT在切换时出现过大的损耗。
    - 解决方法:适当调整驱动电阻,优化开关波形,减小开关损耗。
    3. 问题:IGBT在短路情况下损坏。
    - 解决方法:确保电路具备可靠的过流保护机制,如熔断器或电路断路器。

    总结和推荐


    综合评估:
    NGTB25N120FL2W/D IGBT凭借其高效的性能和广泛的适用范围,在各类高要求的应用场景中表现卓越。其优异的耐高温特性和快速恢复能力使其成为现代电力电子系统的理想选择。
    推荐:
    强烈推荐给需要高性能、高可靠性的电力电子应用场合,尤其是在太阳能逆变器、UPS系统以及焊接设备等应用场景中。对于追求高效、稳定的电力管理解决方案的工程师和制造商来说,这款产品无疑是最佳选择之一。

NGTB25N120FL2WG参数

参数
VCEO-集电极-发射极最大电压 2V
最大集电极发射极饱和电压 2V
配置 -
集电极电流 50A
最大功率耗散 385W
16.26mm(Max)
5.3mm(Max)
25.66mm(Max)
通用封装 TO-247-3
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装
