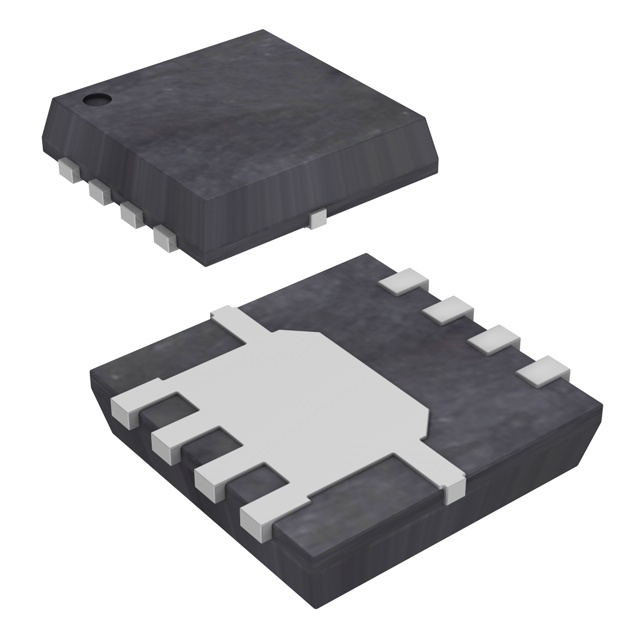

NVTFWS008N04CTAG

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 3.1W(Ta),38W(Tc) 20V 3.5V@ 30µA 10nC@ 10V 1个N沟道 40V 8.5mΩ@ 15A,10V 14A,48A 625pF@25V DFN-8 贴片安装
供应商型号: FL-NVTFWS008N04CTAG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NVTFWS008N04CTAG

NVTFWS008N04CTAG概述

    电子元器件技术手册:NVTFS008N04C MOSFET

    1. 产品简介


    NVTFS008N04C 是一款由安森美半导体(onsemi)生产的高性能N沟道增强型功率MOSFET,适用于需要高效率和紧凑设计的应用场景。该产品广泛应用于开关电源、电机驱动、直流/直流转换器等领域。其核心特点在于低导通电阻(RDS(on))和小尺寸封装,使其成为现代电子设计的理想选择。

    2. 技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 栅极到源极电压 | VGS | -20 | - | +20 | V |
    | 漏极到源极电压 | VDSS 40 | V |
    | 漏极连续电流 | ID | 48 14 | A |
    | 单脉冲漏极峰值电流 | IDM 193 | A |
    | 导通电阻 | RDS(on) | 7.1 | 8.5 mΩ |
    | 输入电容 | CISS 625 pF |
    | 输出电容 | COSS 335 pF |
    | 反向转移电容 | CRSS 15 pF |
    | 栅极总电荷 | QG(TOT) 10 nC |
    工作环境:
    - 工作温度范围:-55°C 至 +175°C
    - 储存温度范围:-55°C 至 +175°C
    - 最高焊接温度:260°C

    3. 产品特点和优势


    - 小封装:采用3.3×3.3mm的小尺寸封装,适合紧凑型设计。
    - 低导通损耗:典型导通电阻为7.1mΩ,大幅降低功耗。
    - 低栅极电荷:输入电容低至625pF,减少驱动损耗。
    - 高可靠性:通过AEC-Q101认证,支持PPAP能力。
    - 环保材料:无铅且符合RoHS标准。
    - 湿法侧边焊盘选项:提高焊接可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 开关电源中的高速开关器件。
    - 驱动电机的高效电路。
    - 车载电子系统中的高压控制电路。
    使用建议:
    - 在高温环境下使用时,建议限制连续工作电流以避免热累积。
    - 在快速开关场景中,可优化外部栅极电阻以减少开关时间。
    - 设计时确保足够的散热措施,尤其是在高电流运行条件下。

    5. 兼容性和支持


    - 兼容性:NVTFS008N04C与主流SMD焊接工艺兼容,适用于多种PCB布局。
    - 支持服务:安森美提供详尽的技术文档和支持,包括设计指南和样品申请。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关速度慢 | 增加栅极驱动电阻以加快切换速度 |
    | 过热保护失效 | 改善散热设计,增加外接散热片 |
    | 电路不稳定 | 检查连接线路,确保接地良好 |

    7. 总结和推荐


    总结:
    NVTFS008N04C 是一款具备高性能和高可靠性的N沟道功率MOSFET。其小尺寸、低导通电阻和快速开关性能使其在多种电力电子应用中表现出色。尤其适合需要紧凑设计和高效能的场合。
    推荐:
    强烈推荐在设计开关电源、电机控制和其他高效率电子系统时使用NVTFS008N04C。其卓越的性能和广泛的适用性使其成为行业内的优选产品。
    如有任何疑问或需要进一步技术支持,请联系安森美半导体的客户服务团队。

NVTFWS008N04CTAG参数

参数
FET类型 1个N沟道
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 8.5mΩ@ 15A,10V
通道数量 -
Vgs(th)-栅源极阈值电压 3.5V@ 30µA
Ciss-不同 Vds 时的输入最大电容 625pF@25V
Id-连续漏极电流 14A,48A
栅极电荷 10nC@ 10V
最大功率耗散 3.1W(Ta),38W(Tc)
配置 -
Vds-漏源极击穿电压 40V
通用封装 DFN-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
