NTMTS6D0N15MC

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR

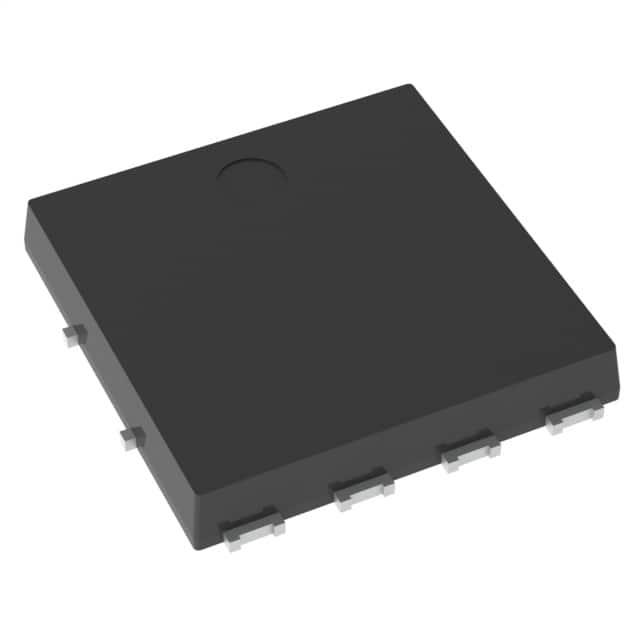

产品描述: onsemi N沟道MOS管, Vds=150 V, 135 A, DFNW8封装, 表面贴装, 8引脚
供应商型号: NTMTS6D0N15MC
供应商: 国内现货
标准整包数: 2
ON SEMICONDUCTOR 场效应管(MOSFET) NTMTS6D0N15MC

NTMTS6D0N15MC概述

    onsemi™ NTMTS6D0N15MC MOSFET 技术手册

    1. 产品简介


    NTMTS6D0N15MC 是一款高性能的单通道N沟道功率MOSFET,专为多种工业和消费电子应用设计。这款MOSFET采用紧凑的DFNW8封装(8x8mm),能够实现更小的电路板空间需求。NTMTS6D0N15MC 具有150V的耐压能力和低导通电阻(RDS(on)),适用于需要高效率和紧凑设计的应用场景。

    2. 技术参数


    - 最大电压:150V(VDSS)
    - 连续漏极电流:135A(TJ = 25°C)
    - 栅极至源极电压:±20V(VGS)
    - 漏极至源极电阻(典型值):6.4 mΩ(VGS = 10V, ID = 69A)
    - 驱动损耗:低QG和电容值
    - 峰值脉冲漏极电流:900A(TA = 25°C, tp = 10μs)
    - 热阻:稳态时,从结点到外壳的热阻为0.6°C/W(RθJC)
    - 工作温度范围:-55°C 至 +175°C
    - 存储温度范围:-55°C 至 +175°C

    3. 产品特点和优势


    - 紧凑设计:采用小型DFNW8封装,8x8mm的尺寸使它成为许多应用的理想选择。
    - 低导通电阻:低至6.4 mΩ(VGS = 10V),显著减少导通损耗。
    - 快速开关:由于具有低QG和低输出电容,使得开关损耗降低。
    - 环保材料:无铅、无卤素、BFR自由且符合RoHS标准。

    4. 应用案例和使用建议


    - 电动工具和电池真空吸尘器:这类应用需要紧凑设计和高效能的电源转换,NTMTS6D0N15MC 完美满足这些需求。
    - 无人机/无人搬运车:其高效率和小巧设计使得NTMTS6D0N15MC 成为无人机和无人搬运车中的理想选择。
    - 电池管理系统:用于储能系统中,可以提供高效的能量管理和控制。
    使用建议:在使用过程中,确保散热良好以维持最佳性能;同时注意电源管理,以防止过载和损坏。

    5. 兼容性和支持


    - 兼容性:NTMTS6D0N15MC 可与其他常见的工业和消费级电子元器件兼容。
    - 支持:ON Semiconductor 提供全面的技术支持,包括在线资源、电话和技术支持热线。您可以通过访问 ON Semiconductor 的官方网站或联系当地销售代表获取更多信息。

    6. 常见问题与解决方案


    - 问题:在高负载情况下,设备出现过热现象。
    - 解决方案:增加散热片或改进散热设计,确保良好的空气流通。
    - 问题:设备无法正常启动。
    - 解决方案:检查接线是否正确,以及是否有任何连接松动或故障。

    7. 总结和推荐


    NTMTS6D0N15MC 是一款具有高效能和紧凑设计的N沟道功率MOSFET,适用于各种需要高效率和可靠性的应用场景。其低导通电阻和紧凑封装使其成为电力电子领域的理想选择。因此,我们强烈推荐使用此产品,尤其是对于追求高性能和紧凑设计的工程师和设计师来说,NTMTS6D0N15MC 将是一个不错的选择。

NTMTS6D0N15MC参数

参数
Vgs(th)-栅源极阈值电压 4.5V@ 379µA
配置 -
Id-连续漏极电流 135A
Rds(On)-漏源导通电阻 6.4mΩ@ 69A,10V
FET类型 1个N沟道
通道数量 -
最大功率耗散 4.9W(Ta),245W(Tc)
栅极电荷 58nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 4.815nF@75V
Vds-漏源极击穿电压 150V
Vgs-栅源极电压 20V
通用封装 DFNW-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NTMTS6D0N15MC厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTMTS6D0N15MC数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTMTS6D0N15MC NTMTS6D0N15MC数据手册

NTMTS6D0N15MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
