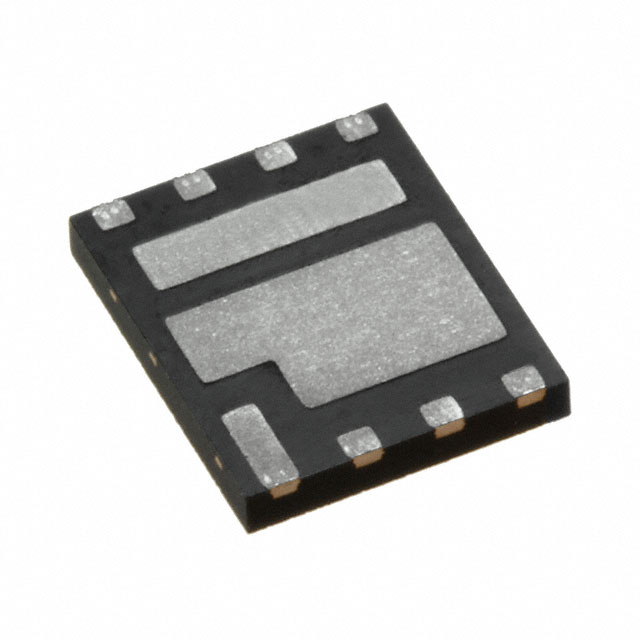

FDPC5018SG

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.1W@ Q 1,2.3W@ Q 2 ±20 @ Q 1|±12 @ Q 2 3V@ 250µA 24nC@ 10V 2个N沟道 30V 5mΩ@ 17A,10V 17A,32A 1.715nF@15V PQFN 贴片安装
供应商型号: FL-FDPC5018SG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDPC5018SG

FDPC5018SG概述


    产品简介


    FDPC5018SG PowerTrench® Power Clip
    FDPC5018SG 是一款集成在双封装中的两片专用N沟道MOSFET,主要用于同步降压转换器的应用。这款产品通过内部连接的方式简化了开关节点的放置和布线,从而提供了更高的电源效率。
    主要功能:
    - 两个N沟道MOSFET,分别作为控制MOSFET(Q1)和同步MOSFET(Q2)
    - 低电感封装设计,减少了开关时间,降低了开关损耗
    - 支持RoHS标准,绿色环保
    应用领域:
    - 计算机
    - 通讯
    - 通用负载点应用

    技术参数


    - 最大耐压(VDS):30V
    - 最大栅极-源极电压(VGS):±20V(Q1),±12V(Q2)
    - 最大连续漏极电流(ID):56A(Q1),109A(Q2)
    - 热阻(RθJC):5.6°C/W(Q1),4.3°C/W(Q2)
    - 热阻(RθJA):60°C/W(Q1),55°C/W(Q2)
    - 最大栅极-源极漏电流(IGSS):100nA(Q1),100nA(Q2)

    产品特点和优势


    FDPC5018SG的主要优势在于其高效率和低损耗的特性,得益于其独特的MOSFET集成设计和低电感封装。具体特点如下:
    - 低导通电阻(rDS(on)):最大rDS(on)值分别为5.0mΩ(Q1)和1.6mΩ(Q2),确保了高效率操作。
    - 短开关时间:由于采用了低电感封装设计,因此具有较短的上升时间和下降时间,减少了开关损耗。
    - RoHS合规性:满足环保标准,适合绿色应用。

    应用案例和使用建议


    应用场景:
    FDPC5018SG广泛应用于计算机、通信系统及通用负载点应用。例如,在电源管理模块中,它可以用于高效处理大功率需求。
    使用建议:
    为了获得最佳性能,建议用户根据具体应用要求选择合适的散热设计,以确保良好的热稳定性。此外,应仔细考虑驱动电路的设计,以匹配产品的开关频率和最大电流限制。

    兼容性和支持


    兼容性:
    FDPC5018SG适用于多种标准焊接和贴装工艺。产品与现有的一些封装设计保持了一定程度的兼容性,但建议查阅最新的产品目录以确认具体型号的兼容性信息。
    支持:
    ON Semiconductor提供了详尽的技术文档和在线技术支持。对于任何有关系统集成的问题,可以通过电子邮件发送到指定邮箱。

    常见问题与解决方案


    问题1:如何确认型号变化?
    - 解决方案:访问ON Semiconductor官网查询更新后的型号编号,确认兼容性。
    问题2:如何正确设置散热系统?
    - 解决方案:参考产品手册中的热管理部分,进行详细的热仿真和测试,确保符合实际应用场景的要求。

    总结和推荐


    综上所述,FDPC5018SG是一款高效、低损耗且具备优良散热性能的MOSFET产品。其优秀的导通电阻和短开关时间特性,使其在计算和通信等领域表现出色。推荐此产品给需要高性能电源管理解决方案的工程师和设计者。通过合理的系统设计和散热方案,FDPC5018SG将能够充分发挥其潜能,满足不同应用场景的需求。

FDPC5018SG参数

参数
Vgs-栅源极电压 ±20 @ Q 1|±12 @ Q 2
栅极电荷 24nC@ 10V
通道数量 2
配置
Id-连续漏极电流 17A,32A
最大功率耗散 2.1W@ Q 1,2.3W@ Q 2
FET类型 2个N沟道
Rds(On)-漏源导通电阻 5mΩ@ 17A,10V
Vds-漏源极击穿电压 30V
Ciss-不同 Vds 时的输入最大电容 1.715nF@15V
Vgs(th)-栅源极阈值电压 3V@ 250µA
5.1mm(Max)
6.1mm(Max)
800μm(Max)
通用封装 PQFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
