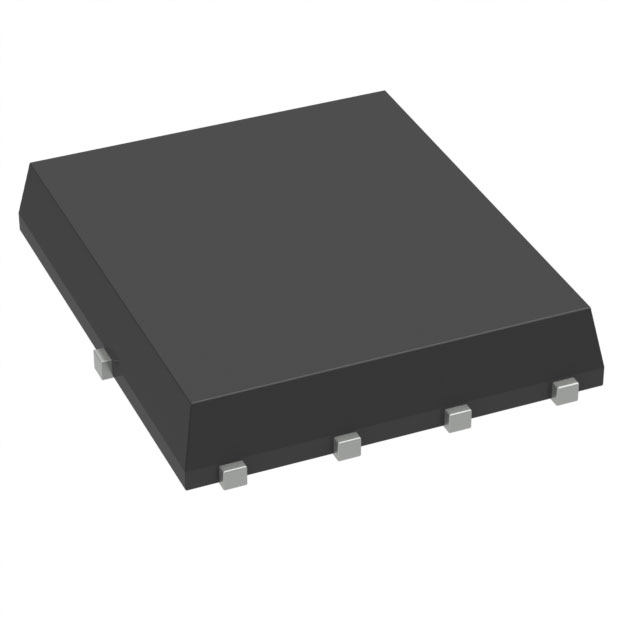

FDMS86540

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.5W(Ta),96W(Tc) 20V 4V@ 250µA 90nC@ 10 V 1个N沟道 60V 3.4mΩ@ 20A,10V 20A,50A 6.435nF@30V PQFN 贴片安装
供应商型号: 39M-FDMS86540
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDMS86540

FDMS86540概述

    FDMS86540 N-Channel PowerTrench MOSFET

    1. 产品简介


    FDMS86540是一款高性能N沟道PowerTrench MOSFET,专为提升DC/DC转换器的整体效率而设计。它通过优化栅极电荷、低导通电阻(rDS(on))、快速开关速度及体二极管的反向恢复性能,适用于多种电力电子应用。这种MOSFET特别适合用于同步整流、负载开关和隔离式DC-DC转换器中作为主开关。

    2. 技术参数


    - 额定电压:60 V
    - 最大电流:
    - 连续电流 (TC = 25 °C):129 A
    - 连续电流 (TC = 100 °C):82 A
    - 脉冲电流:642 A
    - 最大导通电阻:
    - VGS = 10 V,ID = 20 A 时:3.4 mΩ
    - VGS = 8 V,ID = 18.5 A 时:4.1 mΩ
    - 单脉冲雪崩能量:228 mJ
    - 功率耗散 (TC = 25 °C):96 W
    - 工作温度范围:-55°C 至 +150°C
    - 热阻 (Junction-to-Case):1.3 °C/W
    - 热阻 (Junction-to-Ambient):50 °C/W

    3. 产品特点和优势


    FDMS86540 MOSFET具有以下独特的功能和优势:
    - 高效的导通电阻(rDS(on)),最高可达3.4 mΩ,适合低功耗应用。
    - 先进的封装和硅材料组合,确保低rDS(on)和高效率。
    - 新一代增强体二极管技术,实现软恢复。
    - 符合RoHS标准,环保安全。
    - 100%的无缺陷测试(UIL)。

    4. 应用案例和使用建议


    FDMS86540广泛应用于各种电力电子系统中,如:
    - 主开关:在隔离式DC-DC转换器中用作主开关,提高转换效率。
    - 同步整流器:在同步整流电路中减少损耗。
    - 负载开关:用于高效控制电源通断。
    使用建议:
    - 在选择电源模块时,考虑使用FDMS86540 MOSFET以减少整体系统的能耗。
    - 在设计电路时,需要确保散热设计符合MOSFET的热阻要求,避免因过热导致的损坏。

    5. 兼容性和支持


    FDMS86540采用Power 56封装,可直接焊接到标准PCB上,方便安装。与市面上常见的其他N沟道MOSFET相比,该产品具有较高的兼容性。ON Semiconductor公司提供详尽的技术文档和客户支持,确保用户能够正确使用该产品。

    6. 常见问题与解决方案


    问题1:MOSFET工作温度超出正常范围。
    解决方案:检查散热设计,增加散热片或风扇以降低工作温度。
    问题2:电路工作时MOSFET温度过高。
    解决方案:确保散热片与MOSFET接触良好,检查电路布局是否合理。

    7. 总结和推荐


    综上所述,FDMS86540 MOSFET凭借其高效的导通电阻、先进的封装技术和高可靠性,成为众多电力电子应用的理想选择。我们强烈推荐将其用于高效率要求的应用中,特别是在DC-DC转换器、同步整流和负载开关等场景中。如果您对本产品有任何疑问或需要更多技术支持,可以通过ON Semiconductor官方网站获取更多信息。

FDMS86540参数

参数
Ciss-不同 Vds 时的输入最大电容 6.435nF@30V
配置 独立式
Vds-漏源极击穿电压 60V
通道数量 1
FET类型 1个N沟道
Id-连续漏极电流 20A,50A
Vgs(th)-栅源极阈值电压 4V@ 250µA
Vgs-栅源极电压 20V
最大功率耗散 2.5W(Ta),96W(Tc)
栅极电荷 90nC@ 10 V
Rds(On)-漏源导通电阻 3.4mΩ@ 20A,10V
5mm(Max)
5.85mm(Max)
1.1mm(Max)
通用封装 PQFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDMS86540厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMS86540数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMS86540 FDMS86540数据手册

FDMS86540封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.765
库存: 1803
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 6.76
