BC846AMTF

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 600mV@ 5mA,100mA NPN 310mW 6V 15nA 80V 65V 100mA SOT-23-3 贴片安装 2.92mm(长度)*1.3mm(宽度)
供应商型号: AMS-BC846AMTF
供应商: 海外现货
标准整包数: 1

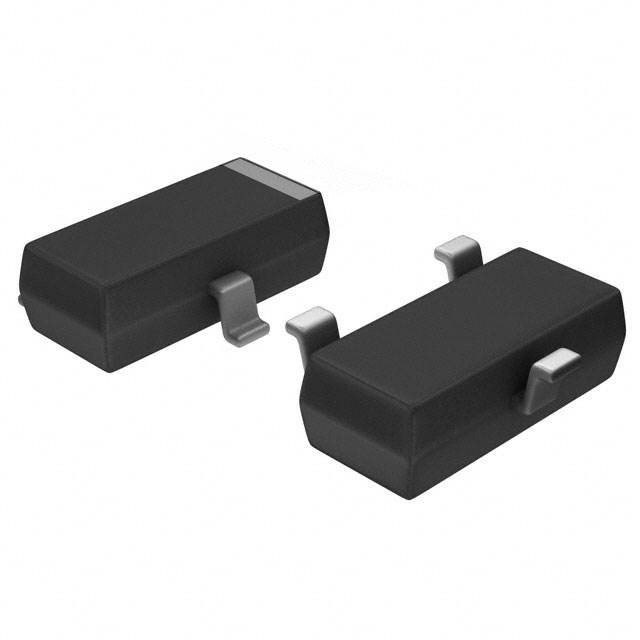

ON SEMICONDUCTOR 三极管(BJT) BC846AMTF

BC846AMTF概述

    BC846 / BC847 / BC848 / BC850 — NPN Epitaxial Silicon Transistor

    产品简介


    BC846 / BC847 / BC848 / BC850 是一种适用于自动插入式厚膜和薄膜电路的NPN双极结型晶体管(BJT)。这些晶体管广泛应用于开关和放大器应用中。其中,BC850具有低噪声特性,使其在需要高信噪比的应用中表现出色。这些晶体管是BC856, BC857, BC858, BC859和BC860系列的互补产品,可以广泛应用于各种电子系统。

    技术参数


    以下是BC846 / BC847 / BC848 / BC850的主要技术规格:
    - 工作电压
    - 集电极-基极电压(VCBO):BC846为80V,BC847和BC850为50V,BC848为30V
    - 集电极-发射极电压(VCEO):BC846为65V,BC847和BC850为45V,BC848为30V
    - 发射极-基极电压(VEBO):BC846和BC847为6V,BC848和BC850为5V
    - 电流参数
    - 集电极电流(IC):100mA
    - 热特性
    - 最大功率耗散(PD):310mW
    - 热阻(RθJA):403°C/W
    - 电气特性
    - 直流电流增益(hFE):110至800(不同型号分类)
    - 噪声系数(NF):1.2至10.0dB(BC850范围更窄)

    产品特点和优势


    BC846 / BC847 / BC848 / BC850具有以下几个显著的特点和优势:
    - 广泛应用:适用于自动插入式电路,能够满足多种应用场景的需求。
    - 低噪声设计:BC850型号特别适合需要低噪声的场合。
    - 高直流电流增益:不同分类的型号提供不同的电流增益范围,满足不同的放大需求。
    - 可靠性和稳定性:绝对最大额定值和热特性保证了长期使用的稳定性和可靠性。

    应用案例和使用建议


    这些晶体管可以在许多不同的应用中发挥作用,例如音频放大器、开关电源和传感器接口。对于使用BC846 / BC847 / BC848 / BC850的电路,建议采取以下措施以确保最佳性能:
    - 正确选择型号:根据具体的应用需求选择合适的hFE分类。
    - 合理布局:确保良好的散热设计以避免因过热而导致的性能下降。
    - 适当的信号处理:特别是在高频率下,应注意信号处理以充分利用晶体管的高频响应能力。

    兼容性和支持


    这些晶体管采用SOT-23封装,可以通过3引脚连接进行安装。它们与大多数标准PCB制造工艺兼容。制造商ON Semiconductor提供了详尽的技术支持和售后服务,帮助用户解决使用过程中的问题。

    常见问题与解决方案


    根据技术手册,以下是一些可能遇到的问题及其解决方案:
    - 问题1:晶体管过热
    - 解决方案:确保电路中的散热措施有效,必要时添加外部散热器。

    - 问题2:增益不稳定
    - 解决方案:确认晶体管的工作条件符合手册要求,适当调整工作电压和电流。
    - 问题3:噪声过大
    - 解决方案:检查电路中的电磁干扰源,并采取相应的屏蔽措施。

    总结和推荐


    BC846 / BC847 / BC848 / BC850凭借其广泛的适用范围、出色的性能和可靠性,非常适合用于各种电子电路。尤其是BC850型号,因其低噪声特性,在高信噪比需求的应用中表现出色。强烈推荐在需要高性能、低噪声晶体管的项目中使用这些产品。
    如果您有任何疑问或需要更多技术支持,请联系ON Semiconductor的技术支持团队。

BC846AMTF参数

参数
最大集电极发射极饱和电压 600mV@ 5mA,100mA
VEBO-最大发射极基极电压 6V
晶体管类型 NPN
集电极电流 100mA
最大功率耗散 310mW
集电极截止电流 15nA
配置 独立式
不同 Ib,Ic 时的 Vce 最大饱和值 600mV@ 5mA,100mA
VCBO-最大集电极基极电压 80V
VCEO-集电极-发射极最大电压 65V
长*宽*高 2.92mm(长度)*1.3mm(宽度)
通用封装 SOT-23-3
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

BC846AMTF厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

BC846AMTF数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR BC846AMTF BC846AMTF数据手册

BC846AMTF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
999+ $ 0.18 ¥ 1.512
库存: 3000
起订量: 2778 增量: 1
交货地:
最小起订量为:999
合计: ¥ 1510.48
直接购买
加入购物车
