首页  >  产品百科  >  2N3055AG

2N3055AG

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi NPN晶体管, TO-204AA封装, 通孔安装, 最大直流集电极电流15 A, 最大集电极-发射电压60 V
供应商型号: 2535591
供应商: 海外现货
标准整包数: 1

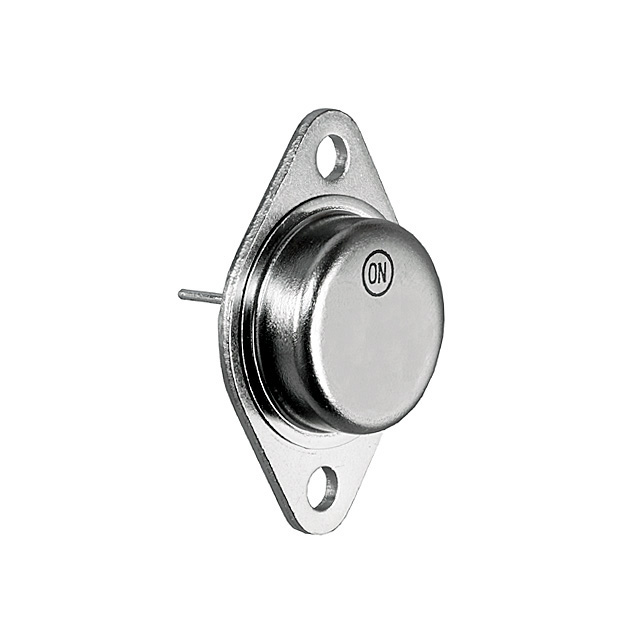

ON SEMICONDUCTOR 三极管(BJT) 2N3055AG

2N3055AG概述


    产品简介


    产品类型: 高功率互补硅晶体管
    主要功能: 用于高功率音频、步进电机和其他线性应用。适用于电源开关电路如继电器或螺线管驱动器、直流到直流转换器、逆变器,或者需要比2N3055更高的安全操作区域的电感负载。
    应用领域: 音频系统、步进电机控制、电力开关、逆变器、直流到直流转换器等。

    技术参数


    - 最大额定值
    - 集电极-发射极电压(VCEO): 60V(2N3055AG),120V(MJ15015G/MJ15016G)
    - 集电极-基极电压(VCBO): 100V(2N3055AG),200V(MJ15015G/MJ15016G)
    - 集电极-发射极反向偏置电压(VCEV): 100V(2N3055AG),200V(MJ15015G/MJ15016G)
    - 发射极-基极电压(VEBO): 7.0V
    - 集电极电流(IC): 连续 15A
    - 基极电流(IB): 7.0A
    - 总器件耗散(PD):
    - 2N3055AG: 115W
    - MJ15015G/MJ15016G: 180W
    - 热阻(RJC):
    - 2N3055AG: 1.52°C/W
    - MJ15015G/MJ15016G: 0.98°C/W
    - 操作和存储结温范围(TJ, Tstg): -65至+200°C
    - 电气特性
    - 工作温度: 25°C
    - DC增益(hFE):
    - IC = 4.0A时:20
    - IC = 10A时:70
    - 集电极-发射极饱和电压(VCE(sat)):
    - IC = 15A时:5.0V
    - 基极-发射极导通电压(VBE(on)):
    - IC = 4.0A时:0.7V

    产品特点和优势


    - 高电流增益带宽: 高达2.2 MHz(MJ15015G/MJ15016G)的频率响应使其适合高速应用。
    - 安全操作区: 通过详细的电流-电压限制曲线,确保器件在极端条件下的可靠性。
    - 无铅、符合RoHS标准: 适合环保要求严格的场合。

    应用案例和使用建议


    应用案例: 在一个典型的高功率音频放大器设计中,这些晶体管被用于处理高功率音频信号。例如,在一个步进电机控制系统中,它们可以提供精确的控制和稳定的输出电流。
    使用建议: 在高温环境下使用时,需要特别注意散热问题以避免过热损坏。在设计电路时,建议使用适当的散热器和风扇来降低工作温度。

    兼容性和支持


    这些晶体管具有良好的兼容性,能够与其他主流的电子元器件和设备配套使用。制造商提供详尽的技术支持,包括在线文档、技术支持热线和电子邮件支持。订购渠道多样,可以从官方渠道直接购买。

    常见问题与解决方案


    1. 问题: 晶体管发热严重
    解决方案: 确保使用足够的散热器,并适当增加散热风扇的使用。如果可能,尽量减少集电极电流。
    2. 问题: 输出电流不稳定
    解决方案: 检查电路中的电容和电阻值,确保正确的匹配。检查输入信号是否稳定。
    3. 问题: 晶体管失效
    解决方案: 确认所使用的电源电压和电流是否符合规定值。检查连接线路是否有断开或短路现象。

    总结和推荐


    综上所述,2N3055AG、MJ15015G和MJ15016G系列晶体管是高性能、高可靠性的选择,适用于多种高功率应用。其卓越的电流增益带宽和安全操作区特性,使其在市场上具备很强的竞争力。对于需要高可靠性、高电流处理能力和宽工作温度范围的应用场合,强烈推荐使用这些产品。

2N3055AG参数

参数
集电极截止电流 700μA
不同 Ib,Ic 时的 Vce 最大饱和值 5V@ 7A,15A
VCBO-最大集电极基极电压 200V
最大集电极发射极饱和电压 5V@ 7A,15A
VEBO-最大发射极基极电压 7V
配置 独立式
集电极电流 15A
晶体管类型 NPN
最大功率耗散 115W
VCEO-集电极-发射极最大电压 60V
长*宽*高 39.37mm(长度)
通用封装 TO-204,TO-3
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2N3055AG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

2N3055AG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR 2N3055AG 2N3055AG数据手册

2N3055AG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 33.4904
10+ ¥ 29.4715
100+ ¥ 28.9357
500+ ¥ 28.9357
1000+ ¥ 28.9357
库存: 509
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 33.49
直接购买
加入购物车
