首页  >  产品百科  >  FGD3050G2

FGD3050G2

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: 150W 1.3V 独立式 500V 32A D-PAK,TO-252 贴片安装
供应商型号: 488-FGD3050G2TR-ND
供应商: Digi-Key
标准整包数: 2500

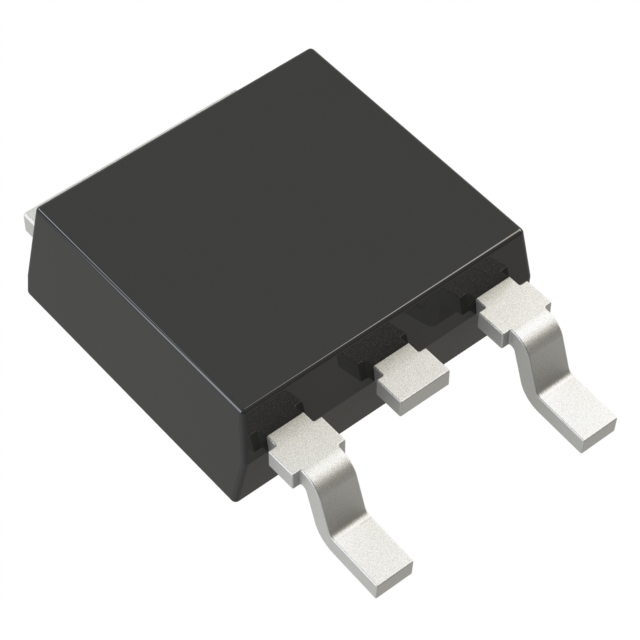

ON SEMICONDUCTOR IGBT单管 FGD3050G2

FGD3050G2概述

    FGD3050G2 ECOSPARK II Ignition IGBT 技术手册

    1. 产品简介


    FGD3050G2 是一款高性能的N沟道IGBT(绝缘栅双极型晶体管),专为汽车点火线圈驱动电路及线圈插头应用设计。这款器件具有逻辑电平门驱动能力,通过了AEC-Q101认证,并具备PPAP(生产件批准程序)能力。其无铅、卤素自由且符合RoHS标准,是高可靠性应用的理想选择。

    2. 技术参数


    FGD3050G2 的主要技术规格如下:
    - 集电极到发射极击穿电压(IC=1 mA):500 V
    - 驱动能量(TJ=25°C):300 mJ
    - 持续集电极电流(VGE=5.0 V,TC=25°C):32 A
    - 门极至发射极电压(连续):±10 V
    - 功率耗散(TC=25°C):150 W
    - 工作结温范围:-40°C 至 +175°C
    - 存储结温范围:-40°C 至 +175°C
    - 引脚最高焊接温度(引脚距离壳体1.6 mm,持续10秒):300°C
    - 最大门极静电放电电压:4 kV

    3. 产品特点和优势


    FGD3050G2 的显著特点是其高效的开关性能和可靠性。通过AEC-Q101认证确保其符合汽车级标准,适合用于汽车点火系统。此外,其无铅和符合RoHS标准的设计使其成为环保应用的理想选择。这些特点使其在市场上具有很强的竞争力。

    4. 应用案例和使用建议


    FGD3050G2 主要应用于汽车点火线圈驱动电路和线圈插头,能够有效提高系统的可靠性和效率。建议在实际应用中注意以下几点:
    - 确保良好的散热管理以避免过热。
    - 使用合适的门极电阻来优化开关性能。
    - 适当设置工作温度范围,确保器件在预期环境中稳定运行。

    5. 兼容性和支持


    FGD3050G2 设计为兼容标准的汽车应用电路。制造商提供全面的技术支持和维护服务,确保用户能够在使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    - 问题:如何确定适当的门极电阻?
    解决方案: 根据电路要求和制造商提供的门极电阻建议值进行选择。通常,门极电阻应在1 kΩ左右。

    - 问题:器件是否适用于高温环境?
    解决方案: 是的,器件的工作结温范围为-40°C 至 +175°C,因此可以适应大多数高温环境。

    7. 总结和推荐


    综上所述,FGD3050G2 是一款功能强大、可靠性高的N沟道IGBT,适用于汽车点火系统和其他需要高效、高可靠性的场合。推荐在高要求的应用中使用该产品。对于需要更高性能的用户,建议进一步验证其在具体应用场景中的表现。

FGD3050G2参数

参数
最大集电极发射极饱和电压 1.3V
配置 独立式
集电极电流 32A
最大功率耗散 150W
VCEO-集电极-发射极最大电压 500V
通用封装 D-PAK,TO-252
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FGD3050G2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FGD3050G2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR IGBT单管 ON SEMICONDUCTOR FGD3050G2 FGD3050G2数据手册

FGD3050G2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 1.106 ¥ 9.2562
库存: 2500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 23140.5
