FDMA2002NZ

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管, Vds=30 V, 2.9 A, WDFN封装, 表面贴装, 6引脚
供应商型号: UA-FDMA2002NZ
供应商: 海外现货
标准整包数: 3000

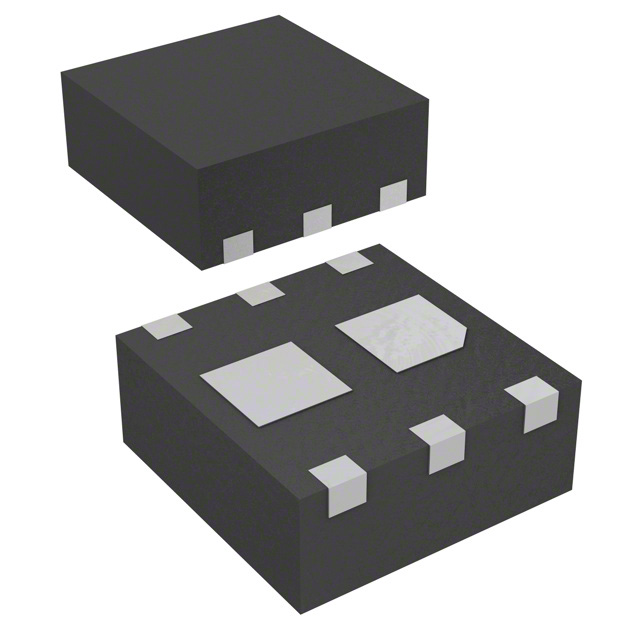

ON SEMICONDUCTOR 场效应管(MOSFET) FDMA2002NZ

FDMA2002NZ概述

    FDMA2002NZ MOSFET 技术手册概述

    产品简介


    FDMA2002NZ 是一种单封装双 N 沟道 MOSFET(金属氧化物半导体场效应晶体管),专为便携式设备如手机和其他超便携应用中的双开关需求设计。该器件具备两个独立的 N 沟道 MOSFET,具有低导通电阻(RDS(on)),确保最小传导损耗。此外,MicroFET 2x2 提供卓越的热性能,适合线性模式应用。

    技术参数


    - 最大电压(VDS):30 V
    - 最大电流(ID):2.9 A
    - 导通电阻(RDS(on))
    - VGS = 4.5 V 时,RDS(on) = 123 mΩ
    - VGS = 3.0 V 时,RDS(on) = 140 mΩ
    - VGS = 2.5 V 时,RDS(on) = 163 mΩ
    - 热阻(RJA)
    - 单操作模式:83°C/W(1 in² 2 oz 铜板)
    - 双操作模式:68°C/W(1 in² 2 oz 铜板)
    - 封装尺寸:WDFN6 2x2 mm
    - ESD 保护水平:> 1.8 kV(HBM 模型)

    产品特点和优势


    1. 低导通电阻:在不同电压下的 RDS(on) 值较低,适用于需要低功耗的应用。
    2. 微型封装:MicroFET 2x2 封装仅有 2x2 mm,便于高密度安装。
    3. 良好的热性能:出色的热管理能力使其适用于多种热条件下的应用。
    4. 无卤素材料:符合环保标准,适用于对环保要求较高的产品。
    5. 高可靠性:在高温和低温条件下均能保持稳定性能。

    应用案例和使用建议


    - 应用案例:适用于便携式电子设备、智能手机和其他需要高效功率转换的应用。
    - 使用建议:在使用时应注意散热设计,以避免因过热导致性能下降。对于多通道应用,需考虑并行操作时的温度影响。

    兼容性和支持


    - 兼容性:该器件与其他标准电源管理和控制组件兼容,易于集成到现有系统中。
    - 支持:厂商提供详尽的技术文档和支持,包括数据表、应用指南和在线技术支持。

    常见问题与解决方案


    - 问题:长时间高电流工作是否会损坏器件?
    - 解决方案:确保散热设计良好,避免器件过热。根据数据表中的绝对最大额定值限制使用条件。

    - 问题:如何确保正确的焊接工艺?
    - 解决方案:参照厂商提供的焊接指南和推荐焊盘图案进行焊接。使用合适的焊接设备和参数,以确保良好的焊接质量。

    总结和推荐


    FDMA2002NZ MOSFET 是一款高性能、低功耗、小型化的器件,非常适合便携式电子设备和其他高密度电路应用。其优良的导通电阻、热性能和环保特性使其在市场上具有很高的竞争力。经过详细评估,我们强烈推荐 FDMA2002NZ MOSFET 用于需要高性能和高可靠性的应用场合。

FDMA2002NZ参数

参数
通道数量 2
Id-连续漏极电流 2.9A
Ciss-不同 Vds 时的输入最大电容 220pF@15V
Rds(On)-漏源导通电阻 123mΩ@ 2.9A,4.5V
Vgs-栅源极电压 12V
配置
Vgs(th)-栅源极阈值电压 1.5V@ 250µA
FET类型 2个N沟道
Vds-漏源极击穿电压 30V
最大功率耗散 1.5W
栅极电荷 3nC@ 4.5V
长*宽*高 2mm*2mm*750μm
通用封装 MICROFET-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDMA2002NZ厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMA2002NZ数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMA2002NZ FDMA2002NZ数据手册

FDMA2002NZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3388 ¥ 2.8387
6000+ $ 0.3213 ¥ 2.6921
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 8516.1
