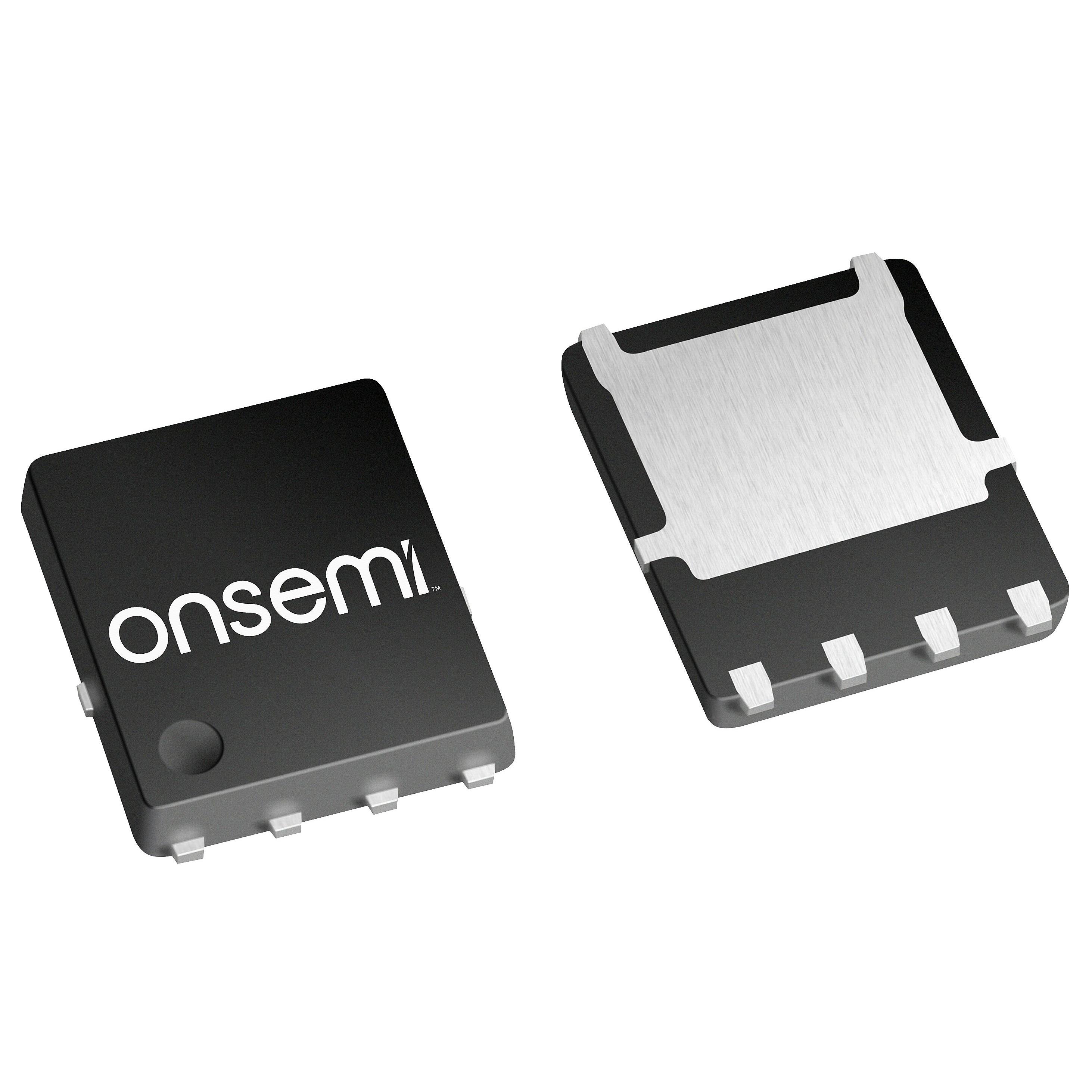

NVMFS6H864NWFT1G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 3.5W(Ta),33W(Tc) 20V 4V@ 20µA 6.9nC@ 10 V 1个N沟道 80V 32mΩ@ 5A,10V 23A 370pF@40V DFN-5 贴片安装
供应商型号: 863-NVMFS6H864NWFT1G
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NVMFS6H864NWFT1G

NVMFS6H864NWFT1G概述


    产品简介


    NVMFS6H864N MOSFET 是一款高性能的单片N通道功率场效应晶体管(Power MOSFET),适用于多种电力转换和驱动应用。其主要特点是小型封装(5x6mm)设计,低导通电阻(RDS(on)),较低的栅极电荷(QG)和电容,能够在降低驱动损耗的同时保证高效率。此款MOSFET已经通过AEC-Q101认证,且具备PPAP生产能力,符合RoHS标准。

    技术参数


    | 参数名称 | 符号 | 最大值 | 单位 |
    ||
    | 漏源击穿电压 | VDSS | 80 | V |
    | 栅源击穿电压 | VGS | ±20 | V |
    | 持续漏极电流 | ID | 21 (25°C) / 15 (100°C) | A |
    | 脉冲漏极电流 | IDM | 92 | A |
    | 导通电阻 | RDS(on) | 32 mΩ (10 V) | mΩ |
    | 热阻 | RJA | 43 | °C/W |
    | 工作温度范围 | TJ, Tstg| -55 to +175 | °C |

    产品特点和优势


    - 小尺寸设计:适合紧凑设计,提供灵活性。
    - 低导通电阻:有效减少能耗,提高效率。
    - 低栅极电荷:有助于减少驱动损耗。
    - AEC-Q101认证和PPAP能力:适用于汽车及工业级应用。
    - 湿可焊侧翼选项:增强光学检测。
    - 无铅,符合RoHS标准:环保友好。

    应用案例和使用建议


    - 汽车电子:电源管理模块,马达控制等。
    - 工业自动化:机器人,伺服驱动器等。
    - 通信设备:基站电源转换等。
    建议根据实际应用场景选择合适的驱动电路和散热设计,以充分发挥其低损耗和高效率的优点。对于汽车电子应用,尤其需要关注热管理,确保安全运行。

    兼容性和支持


    此MOSFET具备较强的兼容性,能够应用于广泛的电路设计中。ON Semiconductor提供详细的技术支持和产品文档,帮助用户顺利集成到各种系统中。此外,公司还提供了详细的安装指南,包括湿可焊侧翼的装配注意事项。

    常见问题与解决方案


    - 问题1:长时间工作后发热严重。
    - 解决方案:改善散热措施,例如增加散热片或采用主动冷却。
    - 问题2:出现异常电流。
    - 解决方案:检查驱动电路,确保VGS信号正确无误。
    - 问题3:封装不良导致焊接问题。
    - 解决方案:确认焊接条件,确保满足制造商的规格要求。

    总结和推荐


    NVMFS6H864N是一款针对高可靠性需求的高性能MOSFET,具有小巧的体积、优秀的电气特性和广泛的应用前景。无论是从技术参数还是实际应用来看,其表现都非常出色。特别是对于那些对可靠性要求较高的场合,如汽车电子和工业自动化,推荐选用此产品。同时,得益于其卓越的设计和制造商提供的完善支持服务,使用体验也极为顺畅。

NVMFS6H864NWFT1G参数

参数
FET类型 1个N沟道
栅极电荷 6.9nC@ 10 V
最大功率耗散 3.5W(Ta),33W(Tc)
Ciss-不同 Vds 时的输入最大电容 370pF@40V
通道数量 1
Id-连续漏极电流 23A
Vds-漏源极击穿电压 80V
Vgs(th)-栅源极阈值电压 4V@ 20µA
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 32mΩ@ 5A,10V
配置 独立式
通用封装 DFN-5
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NVMFS6H864NWFT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NVMFS6H864NWFT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NVMFS6H864NWFT1G NVMFS6H864NWFT1G数据手册

NVMFS6H864NWFT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.656 ¥ 13.9932
10+ $ 1.0431 ¥ 8.8138
100+ $ 0.6732 ¥ 5.6885
500+ $ 0.5303 ¥ 4.4809
1500+ $ 0.4482 ¥ 3.7873
3000+ $ 0.3985 ¥ 3.3675
库存: 1276
起订量: 1 增量: 1
