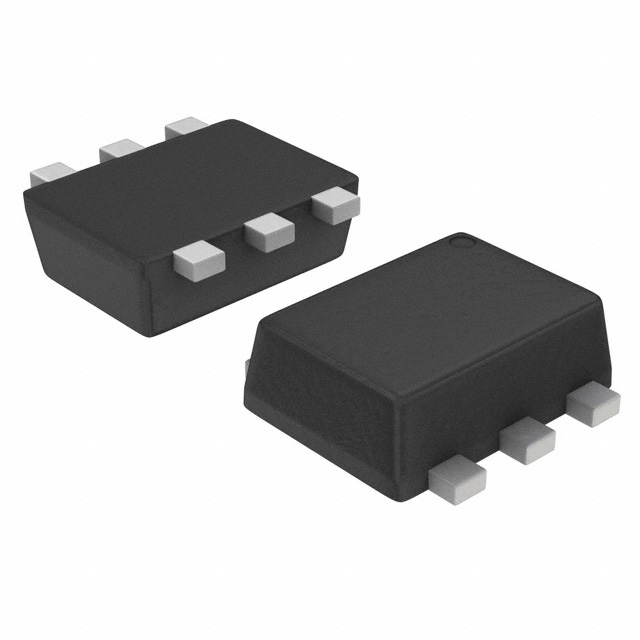

EMT1DXV6T5G

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 500mV@ 5mA,50mA 2 PNP (Dual) 500mW 6V 500nA 50V 60V 100mA SOT-563 贴片安装 1.6mm*1.2mm*550μm
供应商型号: CY-EMT1DXV6T5G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) EMT1DXV6T5G

EMT1DXV6T5G概述

    # 电子元器件产品技术手册:EMT1DXV6 双通用晶体管

    产品简介


    产品类型:双通用晶体管
    主要功能:适用于通用放大器应用,具有低饱和电压和高电流增益。
    应用领域:广泛应用于消费电子、汽车电子、工业控制等领域。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 集电极-发射极击穿电压 | -60 V |
    | 集电极-基极击穿电压 -50 | V |
    | 发射极-基极击穿电压 | -6.0 V |
    | 集电极电流 -100 | mA |
    | 总器件耗散功率(TA=25℃) | 357 mW |
    | 热阻,结到环境 | 350 °C/W |
    | 结温及存储温度范围 | -55 +150 | °C |
    | 直流电流增益 | 120 560
    | 转换频率(VCE=-12V,IC=-2mA) 140 MHz |

    产品特点和优势


    1. 低饱和电压:VCE(SAT) ≤ 0.5 V,适合高效率放大应用。
    2. 高电流增益:hFE 最高达 560,适用于需要高增益的应用场合。
    3. 低温升特性:总器件耗散功率为 357 mW,适用于低功耗设计。
    4. 环境友好:无铅焊接,符合 RoHS 标准,且不含卤素和 BFR。
    5. 质量认证:通过 AEC-Q101 认证,符合汽车行业标准。

    应用案例和使用建议


    应用案例
    1. 消费电子:用于音频放大器电路中,提供高质量的信号放大。
    2. 汽车电子:用于汽车音响系统或传感器接口电路中,满足严苛的工作环境要求。
    3. 工业控制:用于可编程逻辑控制器(PLC)输入输出接口中,提供稳定的电流控制。
    使用建议
    1. 散热管理:由于器件耗散功率有限,设计时需考虑良好的散热措施以确保可靠运行。
    2. 信号路径设计:在高频信号传输中,注意考虑输出电容对信号的影响,进行适当的补偿。
    3. 电源管理:确保集电极-发射极电压不超过最大额定值,以避免器件损坏。

    兼容性和支持


    - 兼容性:EMT1DXV6 采用 SOT-563 封装,广泛应用于各种表面贴装设计中,与其他 SOT-563 封装的产品具有良好的互换性。
    - 支持:厂商提供详细的电气特性和机械参数文档,并提供技术支持和维护服务。

    常见问题与解决方案


    1. 问:如何判断器件是否已达到最大功率耗散?
    - 答:根据热阻 RJA 和器件温度变化,计算器件温度,如果超过允许的最大温度范围,则可能已达到最大耗散功率。
    2. 问:如何处理高饱和电压问题?
    - 答:检查驱动信号强度和频率,适当调整基极电流和集电极-发射极电压。
    3. 问:在何种情况下需要更换器件?
    - 答:当器件工作温度持续高于允许的最高温度或发生电气击穿时,应及时更换。

    总结和推荐


    EMT1DXV6 双通用晶体管是一款性能优异、可靠性强的电子元器件,具有低饱和电压、高电流增益、环境友好等显著优势。适用于广泛的放大器应用领域。建议在设计时充分考虑散热和电气特性,以确保最佳性能。因此,强烈推荐在需要高精度、高效能放大的应用中使用 EMT1DXV6。

EMT1DXV6T5G参数

参数
VCEO-集电极-发射极最大电压 60V
配置
最大功率耗散 500mW
VEBO-最大发射极基极电压 6V
VCBO-最大集电极基极电压 50V
集电极电流 100mA
最大集电极发射极饱和电压 500mV@ 5mA,50mA
集电极截止电流 500nA
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 5mA,50mA
晶体管类型 2 PNP (Dual)
长*宽*高 1.6mm*1.2mm*550μm
通用封装 SOT-563
安装方式 贴片安装
应用等级 汽车级
零件状态 最后售卖
包装方式 卷带包装
