FGH75T65SHDT-F155

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: 455W 1.6V 独立式 650V 150A TO-247-3 通孔安装
供应商型号: FGH75T65SHDT-F155
供应商: 国内现货
标准整包数: 450

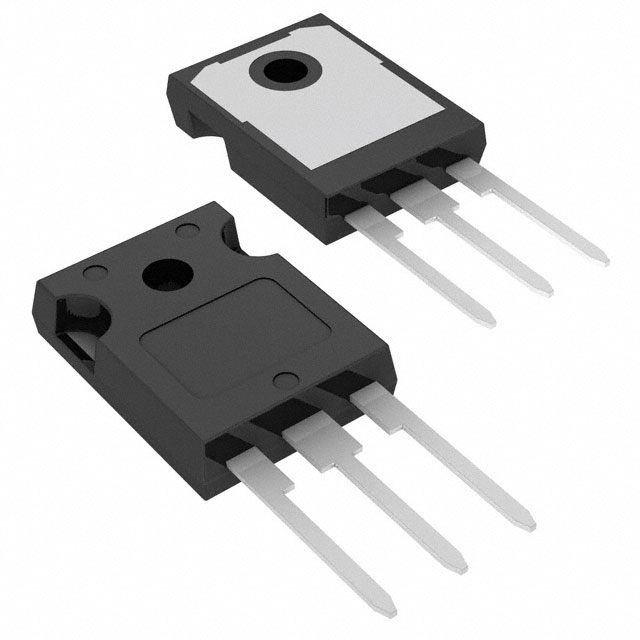

ON SEMICONDUCTOR IGBT单管 FGH75T65SHDT-F155

FGH75T65SHDT-F155概述

    FGH75T65SHDT — 650 V, 75 A Field Stop Trench IGBT 技术手册

    产品简介


    FGH75T65SHDT 是一款由 ON Semiconductor 生产的场截止(Field Stop)沟槽型绝缘栅双极晶体管(IGBT)。该产品适用于高电压、大电流的应用场景,如太阳能逆变器、不间断电源(UPS)、焊接机、电信设备及储能系统(ESS)等。它的主要功能是在电力转换过程中实现低导通损耗和开关损耗,从而提高整体能效。

    技术参数


    | 符号 | 描述 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | VCES | 集电极到发射极电压 | V | 650 | - | - |
    | VGES | 栅极到发射极电压 | V | ±20 | - | - |
    | VCE(sat) | 集电极到发射极饱和电压 | V | - | 1.6 | 2.1 |
    | IC | 集电极电流 @ TC = 25°C | A | 150 | - | - |
    | PD | 最大功率耗散 @ TC = 25°C | W | - | 455 | - |
    | TJ | 工作结温 | °C | -55 | - | 175 |

    产品特点和优势


    - 高结温耐受能力:最大结温可达175°C。
    - 正温度系数:易于并联操作。
    - 高电流能力:具有出色的电流承载能力。
    - 低饱和电压:典型饱和电压为1.6V(@ IC = 75A)。
    - 高输入阻抗:便于控制。
    - 快速开关特性:适合高频应用。
    - 严格参数分布:保证了良好的一致性和可靠性。
    - RoHS合规:符合环保标准。

    应用案例和使用建议


    - 太阳能逆变器:适合需要高能效转换的场合。
    - UPS系统:提供稳定的电源输出。
    - 焊接机:用于高温高电流应用。
    - 电信设备:稳定可靠的数据中心供电。
    - 储能系统(ESS):高效的能量存储与释放。
    使用建议:
    - 确保散热良好,使用适当的热管理措施。
    - 使用合适的驱动电路以确保快速开关。
    - 在设计应用时考虑温度对性能的影响。

    兼容性和支持


    - 兼容性:该IGBT适用于多种应用场景,包括高功率工业设备。
    - 支持:ON Semiconductor 提供详尽的技术文档和支持服务。

    常见问题与解决方案


    1. 问题:IGBT过热。
    - 解决方法:检查散热片安装是否正确,确认足够的冷却空气流通。
    2. 问题:开关速度慢。
    - 解决方法:优化驱动电路,减少栅极电阻。
    3. 问题:电压不稳定。
    - 解决方法:检查外围电路连接,确保电源稳定。

    总结和推荐


    FGH75T65SHDT是一款高性能的场截止沟槽型IGBT,适合各种高功率应用。其卓越的性能指标、可靠的稳定性以及广泛的适用性使其成为市场上极具竞争力的产品。强烈推荐在太阳能逆变器、UPS系统、焊接机和储能系统中使用。如果您正在寻找一款能够在严苛环境下工作的高效IGBT,FGH75T65SHDT无疑是理想选择。

FGH75T65SHDT-F155参数

参数
配置 独立式
集电极电流 150A
最大功率耗散 455W
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 1.6V
通用封装 TO-247-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

FGH75T65SHDT-F155厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FGH75T65SHDT-F155数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR IGBT单管 ON SEMICONDUCTOR FGH75T65SHDT-F155 FGH75T65SHDT-F155数据手册

FGH75T65SHDT-F155封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ ¥ 24.0012
900+ ¥ 23.5944
2250+ ¥ 23.1876
4500+ ¥ 22.7808
库存: 619
起订量: 450 增量: 450
交货地:
最小起订量为:450
合计: ¥ 10800.54
直接购买
加入购物车
