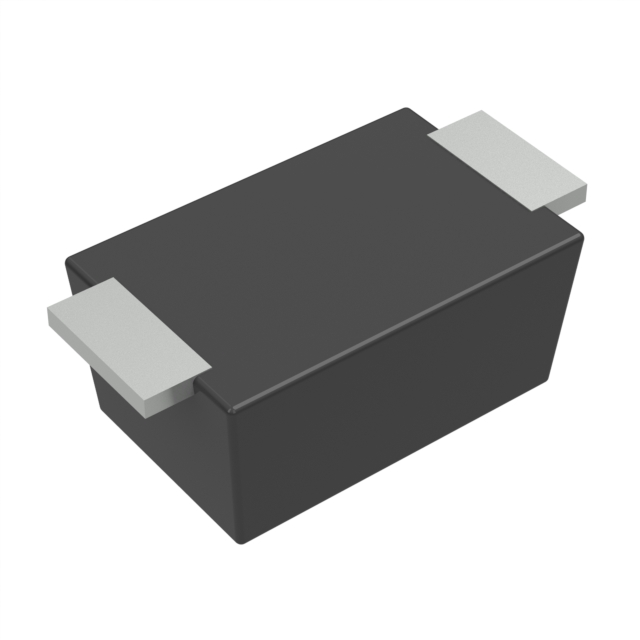

NRVUS1MFA

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 75ns 5μA 1A SOD-123FL 贴片安装
供应商型号: NRVUS1MFA
供应商: 国内现货
标准整包数: 3000
ON SEMICONDUCTOR 整流二极管/整流桥 NRVUS1MFA

NRVUS1MFA概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了超快表面贴装整流器(Super Fast Surface Mount Rectifiers),型号为US1AFA-US1MFA。这些器件属于整流器类产品,主要用于转换交流电为直流电,特别适用于要求高频、高效率的应用场合。其主要应用领域包括电源适配器、开关电源、逆变器、车载电子系统及其它需要高可靠性的电子设备。

    技术参数


    - 封装类型:SOD-123FL
    - 重复峰值反向电压(VRRM):50V 至 1000V
    - 有效均方根反向电压(VRMS):35V 至 700V
    - 额定阻断电压(VR):50V 至 1000V
    - 平均正向整流电流(IF(AV)):1A
    - 峰值正向浪涌电流(IFSM):30A
    - 瞬时最大正向电压(VF):0.95V 至 1.70V
    - 最大反向恢复时间(Trr):50ns 至 75ns
    - 存储温度范围(TSTG):-55°C 至 +150°C
    - 热阻:Junction-to-Lead 热阻(JL)为 21°C/W;Junction-to-Ambient 热阻(RθJA)为 153°C/W

    产品特点和优势


    - 玻璃钝化芯片结:提供了长期稳定的电气性能和可靠性。
    - 低功率损耗和高效率:适用于要求高能效的应用。
    - 快速开关:反向恢复时间为 50~75ns,提高了系统的整体响应速度。
    - 高浪涌承受能力:确保了在高应力条件下的稳定运行。
    - 符合环保标准:无铅、无卤素且RoHS合规,适应绿色制造趋势。
    - AEC-Q101认证:适合汽车及其他需要严格质量控制的应用。

    应用案例和使用建议


    - 电源适配器:超快整流器可用于提高适配器的转换效率,降低热耗散。
    - 车载电子系统:高可靠性和抗浪涌性能使其成为车载应用的理想选择。
    - 开关电源:利用其快速开关特性减少电磁干扰(EMI)。

    建议在使用时注意散热管理,尤其是在高电流应用中,以保证器件长期稳定运行。对于特殊应用,可考虑增加外部散热装置。

    兼容性和支持


    这些器件采用SOD-123FL封装,便于自动装配。同时,该系列型号具有良好的通用性,易于与其他主流设备和组件配合使用。ON Semiconductor提供详尽的技术支持文档及在线技术支持服务,确保用户能够得到及时有效的帮助。

    常见问题与解决方案


    - 问题1:如何确定整流器的工作温度?
    - 解决方案:根据电气特性表中的TJ(Operating Junction Temperature Range)范围进行判断。一般情况下,使用时需保证工作温度不超过150°C。
    - 问题2:出现异常高温情况如何处理?
    - 解决方案:检查是否存在过载或散热不良问题。可以增加外部散热装置或者改进电路设计来降低工作温度。

    总结和推荐


    US1AFA-US1MFA系列超快表面贴装整流器以其高效能、高可靠性及适用性强的特点,在众多电子设备中展现出了显著的优势。针对不同应用场景,具备出色的性能表现,值得在各种高要求应用中推广使用。特别是对于追求高效能转换及严格环境适应性的系统,该系列产品无疑是理想的选择。

NRVUS1MFA参数

参数
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 -
反向恢复时间 75ns
正向浪涌电流 -
通用封装 SOD-123FL
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NRVUS1MFA厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVUS1MFA数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRVUS1MFA NRVUS1MFA数据手册

NRVUS1MFA封装设计

查看详情并下载
Symbol
Footprint
3D Model
