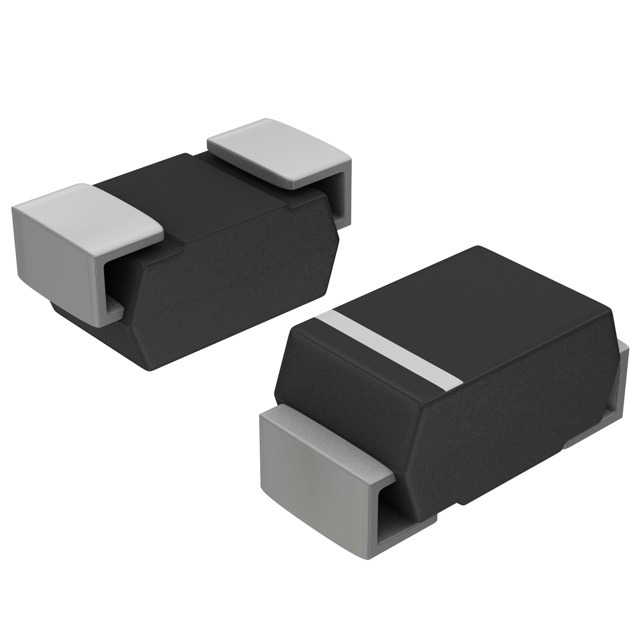

NRVBA340T3G-VF01

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 40V 100A 300μA 3A 独立式 SMA(DO-214AC) 贴片安装
供应商型号: NRVBA340T3G-VF01
供应商: 云汉优选
标准整包数: 10
ON SEMICONDUCTOR 整流二极管/整流桥 NRVBA340T3G-VF01

NRVBA340T3G-VF01概述


    产品简介


    MBRA340、NRVBA340 和 NRVBA340N 是安森美半导体(onsemi)生产的一款表面贴装肖特基功率整流器。这类产品利用肖特基势垒原理,通过大面积金属-硅功率二极管实现高效整流。MBRA340 系列的产品设计具有优异的几何结构,采用外延结构与氧化物钝化及金属覆盖层接触。它们特别适用于低电压、高频率整流场景,适合在需要紧凑尺寸和轻量化应用的表面贴装系统中作为自由轮转和极性二极管。

    技术参数


    | 参数名称 | 符号 | 单位 | 值 |
    | :: | :: | :: | :: |
    | 峰值重复反向电压 | VRRM | V | 40 |
    | 平均整流正向电流(在额定 VR、TL = 100°C 下) | IO | A | 3.0 |
    | 非重复峰值浪涌电流(在额定负载条件下半波、单相、60Hz) | IFSM | A | 100 |
    | 存储/工作外壳温度 | Tstg, TC | °C | -55 to +150 |
    | 工作结温(注1) | TJ | °C | -55 to +150 |
    | 反向电压变化率(额定 VR、TJ = 25°C) | dv/dt | V/μs | 10,000 |
    额定热阻
    - 结至引线热阻(注2):RθJL = 15°C/W
    - 结至环境热阻(注2):RθJA = 81°C/W

    产品特点和优势


    MBRA340 系列肖特基功率整流器具有以下特点和优势:
    - 小型紧凑的表面贴装封装,带 J 形引线,便于自动化处理。
    - 矩形封装,确保在自动化过程中不会发生扭曲。
    - 使用稳定的氧化物钝化结,可以有效抵抗外部环境影响。
    - 非常低的正向电压降(最大 0.450V@25°C,0.390V@100°C),提高效率。
    - 内置保护环以减轻应力。
    - 前缀为“NRVBA”的型号适用于汽车和其他需要独特场地和控制变更要求的应用场合,符合 AEC-Q101 标准并具备 PPAP 能力。
    - 无铅、无卤素/溴化阻燃剂(BFR)且符合 RoHS 规范。

    应用案例和使用建议


    MBRA340 系列肖特基功率整流器广泛应用于多种场景,如电源转换、电动工具、通讯设备以及消费电子产品等。在实际应用中,它们能够提供低电压、高频率的整流性能,满足紧凑型系统设计的需求。
    使用建议:
    1. 散热管理:由于其高工作温度范围(-55°C 到 +150°C),在极端环境下工作时,需注意散热管理,避免过热导致的可靠性问题。
    2. 正确连接:确保按照正向/负向连接方向正确安装,防止因错误连接而导致损坏。
    3. 防护措施:为避免静电放电对设备造成损害,可采取适当的防护措施(如使用抗静电手套)。

    兼容性和支持


    MBRA340 系列肖特基功率整流器与现有的表面贴装技术和电路板布局高度兼容,适配广泛的电子产品。安森美半导体提供了详尽的技术文档和客户支持服务,帮助用户快速解决在使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:如何判断是否符合 AEC-Q101 标准?
    解答:前缀为“NRVBA”的型号通常意味着该产品符合 AEC-Q101 标准。详细信息可以参考产品的技术手册或咨询安森美半导体的技术支持团队。
    2. 问题:怎样进行焊接操作?
    解答:建议将焊接温度控制在 260°C 以内不超过 10 秒钟。此外,在焊接过程中使用防静电工具以减少静电对器件的影响。

    总结和推荐


    MBRA340 系列肖特基功率整流器凭借其出色的性能、独特的设计和广泛的适用性,在电子元件市场上展现出强劲的竞争力。无论是从可靠性、效率还是成本角度考虑,它都是理想的选择。因此,强烈推荐给需要高性能整流解决方案的工程师和设计师们。

NRVBA340T3G-VF01参数

参数
Vr-反向电压 40V
反向恢复时间 -
正向浪涌电流 100A
配置 独立式
If - 正向电流 3A
Ir - 反向电流 300μA
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NRVBA340T3G-VF01厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVBA340T3G-VF01数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRVBA340T3G-VF01 NRVBA340T3G-VF01数据手册

NRVBA340T3G-VF01封装设计

查看详情并下载
Symbol
Footprint
3D Model
