FGY75T95LQDT

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: onsemi IGBT, 最大 950 V
供应商型号: FL-FGY75T95LQDT
供应商: 海外现货
标准整包数: 1

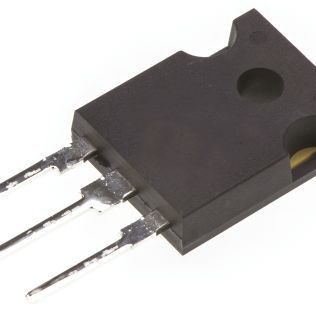

ON SEMICONDUCTOR IGBT单管 FGY75T95LQDT

FGY75T95LQDT概述


    产品简介


    FGY75T95LQDT 是一款75A/950V 的沟槽栅场截止型第四代低饱和电压IGBT,与全电流额定二极管共封装。该IGBT旨在提供高性能和高可靠性,在太阳能逆变器等应用中表现出色。

    技术参数


    - 最大结温:TJ = 175°C
    - 正温度系数:易于并联操作
    - 高电流能力:IC = 75 A
    - 低饱和电压:VCE(Sat) = 1.31 V(典型值)
    - 快速开关:提高转换效率
    - 紧分布参数:稳定性更好
    最大额定值
    - 集电极-发射极电压:VCES = 950 V
    - 门-发射极电压:VGES = ±20 V
    - 瞬态门-发射极电压:±30 V
    - 连续集电极电流:IC = 75 A
    - 脉冲集电极电流:ILM = 225 A
    - 二极管正向电流:IF = 75 A
    - 脉冲二极管正向电流:IFM = 225 A
    - 最大功率耗散:PD = 226 W
    - 工作结/存储温度范围:TJ, TSTG = -55 to +175 °C
    - 焊接时的最大引线温度:TL = 300 °C
    热特性
    - 结-壳热阻(IGBT):RJC = 0.33 °C/W
    - 结-壳热阻(二极管):RJC = 0.23 °C/W
    - 结-环境热阻:RJA = 40 °C/W
    电气特性(TJ = 25°C)
    - VGE(th):3.4 V ~ 6.4 V
    - VCE(sat):1.31 V ~ 1.69 V
    - Cies:15400 pF
    - Coes:266 pF
    - Cres:85.3 pF
    - Qg:663.3 nC
    - Qge:76.1 nC
    - Qgc:218.6 nC

    产品特点和优势


    FGY75T95LQDT 具有多种独特的特性和优势:
    - 高可靠性:最大结温达到175°C,确保长时间稳定运行。
    - 快速响应:低饱和电压和快速开关特性,有助于提升整体系统效率。
    - 易于并联操作:正温度系数使得多个IGBT可以安全并联运行,减少布局难度。
    - 环保材料:无铅且符合RoHS标准,符合现代环保要求。

    应用案例和使用建议


    该IGBT适用于太阳能逆变器的应用。例如,在设计太阳能逆变器时,可以利用其低饱和电压特性来降低能量损耗,提高转换效率。此外,通过控制门极电阻和电流,可以优化其开关特性,以适应不同负载条件。

    兼容性和支持


    - 兼容性:由于其高可靠性和稳定性,FGY75T95LQDT 可与其他品牌的标准电子元器件和设备兼容。
    - 支持服务:ON Semiconductor 提供全方位的技术支持和客户服务,包括电话技术支持和在线文献请求服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过高的门极电压导致损坏 | 调整输入电压,确保不超过额定门极电压。 |
    | 发生过热现象 | 确保良好的散热机制,如增加散热片或采用强制风冷。 |
    | 开关特性不佳 | 检查门极电阻设置和电流值,优化门极驱动信号。 |

    总结和推荐


    FGY75T95LQDT 是一款出色的IGBT,具备高性能和高可靠性,适合在太阳能逆变器及其他需要高效能、高稳定性的应用中使用。其低饱和电压和快速开关特性使其成为市场上的有力竞争者。综上所述,强烈推荐在合适的应用中使用此产品。

FGY75T95LQDT参数

参数
配置 独立式
集电极电流 150A
最大功率耗散 453W
VCEO-集电极-发射极最大电压 950V
最大集电极发射极饱和电压 1.31V
长*宽*高 15.87mm*4.82mm*20.82mm
通用封装 TO-247-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

FGY75T95LQDT厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FGY75T95LQDT数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR IGBT单管 ON SEMICONDUCTOR FGY75T95LQDT FGY75T95LQDT数据手册

FGY75T95LQDT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.6944 ¥ 56.7014
库存: 187
起订量: 89 增量: 1
交货地:
最小起订量为:1
合计: ¥ 56.7
