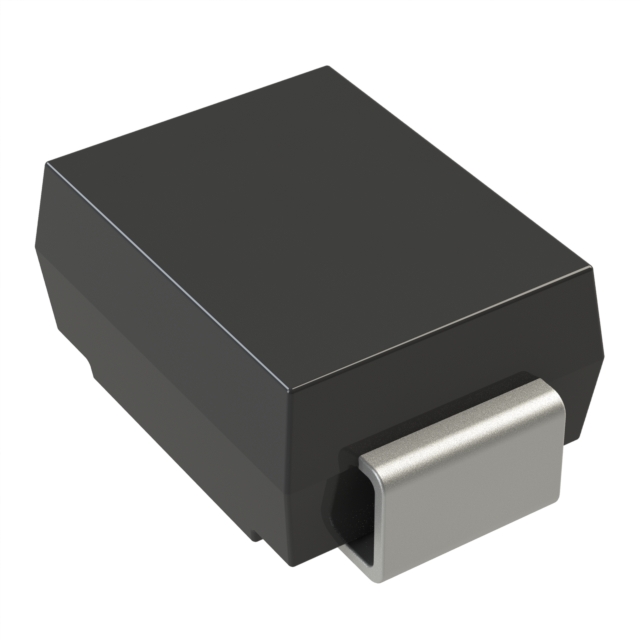

GF1A

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 整流二极管 二极管, 1A, 50V, 表面贴装, DO-214AC (SMA)封装, 2针
供应商型号: 10B-1467476-4
供应商: 国内现货
标准整包数: 5
ON SEMICONDUCTOR 整流二极管/整流桥 GF1A

GF1A概述


    产品简介


    General Purpose Rectifiers(通用整流二极管) 是一款适用于广泛电子应用的高性能玻璃封装二极管。这些二极管采用先进的玻璃钝化工艺,具有卓越的可靠性及稳定性。它们的主要功能是在电路中进行电流的单向导通,特别适合于高效率、高电流应用环境。产品涵盖多种电压等级(50V至1000V),适用范围包括电源、通信设备、工业控制等领域。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 最大重复反向电压 (VRRM) | 50, 100, 200, 400, 600, 800, 1000 | V |
    | 平均整流正向电流 (IF(AV)) | 1.0 | A |
    | 非重复峰值正向浪涌电流 (IFSM)| 30 | A |
    | 最大正向压降 (VF) | 1.0, 1.2 | V |
    | 最大反向漏电流 (IR) | 50 | μA |
    | 反向恢复时间 (trr) | 2.0 | μs |
    | 标称电容 (CT) | 15 | pF |
    工作温度范围为:存储温度 (-65 至 +175°C),操作结温 (-65 至 +175°C)。

    产品特点和优势


    1. 低正向压降:确保更高的效率和更低的能量损耗。
    2. 高电流能力:适用于高功率电路需求。
    3. 快速反向恢复时间:减少开关损耗,提高频率性能。
    4. 无铅且符合RoHS标准:环保且适用于全球市场。
    5. 易于放置和组装:便于自动化生产线集成,提高生产效率。
    产品通过其出色的性能和广泛的应用场景,使其在市场上具有极高的竞争力。

    应用案例和使用建议


    应用案例:
    1. 开关电源:用于转换AC到DC电源时提供高效的整流。
    2. 通信设备:如基站电源,保证设备运行的稳定性和可靠性。
    3. 工业控制系统:应用于电机驱动和保护电路。
    使用建议:
    1. 在高电流应用中,建议选用较大功率的型号以避免热过载。
    2. 使用时注意连接PCB时铜箔面积至少为0.2 x 0.2英寸(5.0 x 5.0 mm),以改善散热效果。
    3. 对于高频应用,合理选择反向漏电流和电容值的小型封装。

    兼容性和支持


    该系列产品兼容标准的SMD贴片焊接工艺,并符合行业通行的JEDEC标准。ON Semiconductor提供详尽的技术支持,包括设计指导、样品申请和技术文档下载。此外,用户可通过ON Semiconductor官网获得最新的产品信息及技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致失效 | 确保散热良好并选择更高功率等级。 |
    | 反向漏电流过大 | 更换电容值较小的型号。 |
    | 焊接时出现开路 | 检查焊接质量,确保引脚焊接良好。 |

    总结和推荐


    GF1A-GF1M系列通用整流二极管是一款性能优异、应用广泛的电子元件。凭借其低功耗、高可靠性和快速响应的特点,该产品非常适合需要高电流、高温和高频运行的环境。因此,我们强烈推荐此系列产品给对性能要求较高的设计工程师和制造商。无论是在消费电子还是工业控制领域,这些二极管都能为您的系统提供可靠的支持和卓越的表现。

GF1A参数

参数
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 50V
反向恢复时间 2μs
4.75mm(Max)
2.95mm(Max)
2.5mm(Max)
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GF1A厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

GF1A数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR GF1A GF1A数据手册

GF1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.6525
100+ ¥ 1.9922
500+ ¥ 1.2633
960+ ¥ 1.2633
7500+ ¥ 1.205
112500+ ¥ 1.0289
库存: 46152
起订量: 50 增量: 1
交货地:
最小起订量为:5
合计: ¥ 23.26
直接购买
加入购物车
