NST846BMX2T5G

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: NPN 15nA 100mA
供应商型号: FL-NST846BMX2T5G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) NST846BMX2T5G

NST846BMX2T5G概述


    产品简介


    基本介绍
    本文介绍的是安森美半导体公司(ON Semiconductor)生产的NST846BMX2、NST847AMX2和NST847BMX2三种型号的一般用途NPN硅晶体管。这些晶体管主要用于电子电路中放大和开关信号的功能。它们广泛应用于各种电子产品,如消费类电子产品、工业控制系统、汽车电子等领域。

    技术参数


    以下是这三种型号晶体管的主要技术参数:
    - 最大额定值
    - 集电极-发射极电压:NST846 - 65 V,NST847 - 45 V
    - 集电极-基极电压:NST846 - 80 V,NST847 - 50 V
    - 发射极-基极电压:6.0 V
    - 集电极电流 - 连续:100 mA
    - 热特性
    - 总功率耗散(注1):@ TA = 25°C,165 mW;超过25°C时每度下降1.39 mW
    - 热阻,结到环境(注1):720 °C/W
    - 总功率耗散(注2):@ TA = 25°C,590 mW;超过25°C时每度下降4.93 mW
    - 热阻,结到环境(注2):203 °C/W
    - 电气特性
    - 直流电流增益:@ IC = 100 μA,VCE = 1.0 V,hFE范围为200-270
    - 集电极-发射极饱和电压:@ IC = 10 mA,IB = 0.5 mA,VCE(sat)为0.25-0.6 V
    - 基极-发射极饱和电压:@ IC = 10 mA,IB = 0.5 mA,VBE(sat)为0.7-0.9 V
    - 集电极截止电流:@ VCB = 30 V,15 nA (max)

    产品特点和优势


    - 环保材料:这些设备是无铅、无卤素/无溴化阻燃剂(BFR-Free),且符合RoHS标准。
    - 高抗静电能力:人体模型ESD耐受性> 4000 V,机器模型ESD耐受性> 350 V。
    - 广泛的温度适应性:结和存储温度范围为-55°C到+150°C。
    - 高可靠性:具有良好的稳定性和可靠性,在多种应用环境中表现出色。

    应用案例和使用建议


    应用案例
    这些晶体管可用于需要高电流和可靠性的电路中,例如:
    - 工业自动化控制:用于控制马达和其他工业设备。
    - 消费类电子产品:如遥控器、玩具等。
    - 汽车电子系统:用于车载音频系统、车灯控制等。
    使用建议
    在选择晶体管时,应注意其最大额定值和实际工作条件的匹配。确保电路设计中集电极电流不超过额定值,并考虑使用散热片以提高稳定性。同时,注意环境温度的影响,确保设备在规定的温度范围内工作。

    兼容性和支持

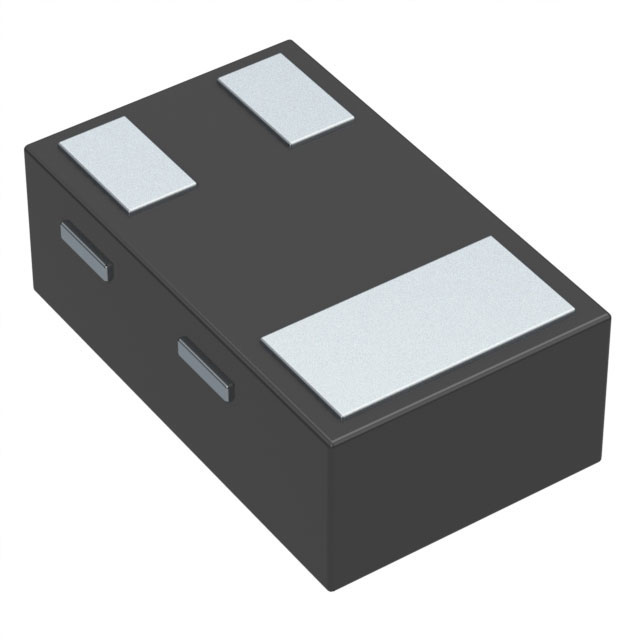

    这些晶体管的封装形式为X2DFN3 (1.0x0.6),可方便地焊接在FR4板上,采用2 oz.铜箔焊盘。厂家提供全面的技术支持,包括电话、电子邮件及网站上的资源中心。

    常见问题与解决方案


    问题一:晶体管出现过热
    解决方案:检查电路中的负载情况,确保不会超过晶体管的最大电流和电压额定值。必要时增加散热措施。
    问题二:晶体管无法正常导通
    解决方案:确认驱动电路中的基极电流足够大以使晶体管处于饱和状态。检查外围电路连接是否正确。

    总结和推荐


    综合评估
    NST846BMX2、NST847AMX2和NST847BMX2系列晶体管具备高可靠性和良好的电气性能,适用于多种应用场合。它们的环保特性和广泛的温度适应性使其在市场上具有较强的竞争力。
    推荐
    鉴于其出色的性能和广泛应用潜力,我们强烈推荐这些晶体管用于对可靠性要求较高的电子设计项目中。对于需要高可靠性和良好环境适应性的应用,这些产品是理想的选择。

NST846BMX2T5G参数

参数
VCEO-集电极-发射极最大电压 -
集电极电流 100mA
最大集电极发射极饱和电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大功率耗散 -
配置 -
VCBO-最大集电极基极电压 -
集电极截止电流 15nA
VEBO-最大发射极基极电压 -
晶体管类型 NPN
包装方式 卷带包装

NST846BMX2T5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NST846BMX2T5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR NST846BMX2T5G NST846BMX2T5G数据手册

NST846BMX2T5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
