FJPF13007H1TTU

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 3V@ 2A,8A NPN 40W 9V 700V 400V 8A TO-220F-3 通孔安装 10.16mm*4.7mm*9.19mm
供应商型号: FL-FJPF13007H1TTU
供应商: 海外现货
标准整包数: 1

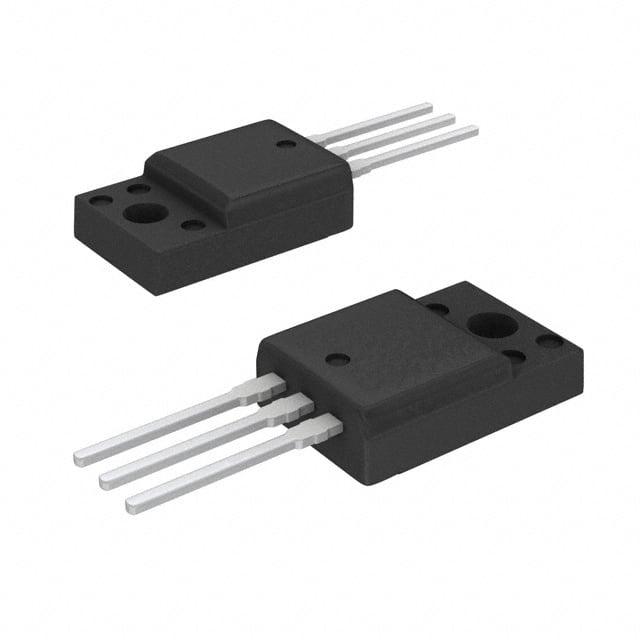

ON SEMICONDUCTOR 三极管(BJT) FJPF13007H1TTU

FJPF13007H1TTU概述


    产品简介


    FJPF13007高电压快速开关NPN功率晶体管 是一款高性能的半导体器件,专为电子镇流器和开关模式电源等应用设计。它具有高压能力、高开关速度等特性,是现代电力电子系统中的关键组件。

    技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCBO | 集电极-基极电压 | - | 700 | - | V |
    | VCEO | 集电极-发射极电压 | - | 400 | - | V |
    | VEBO | 发射极-基极电压 | - | 9 | - | V |
    | IC | 集电极电流(直流) | - | - | 8 | A |
    | ICP | 集电极电流(脉冲) | - | - | 16 | A |
    | IB | 基极电流 | - | - | 4 | A |
    | PC | 集电极耗散(TC=25℃) | - | - | 40 | W |
    | TJ | 结温 | - | - | 150 | ℃ |
    | TSTG | 存储温度 | - | -65 | - | 150 | ℃ |

    产品特点和优势


    1. 高电压能力:能够承受高达700V的电压,适合需要高电压处理的应用。
    2. 高开关速度:快速的开关时间,提高了系统的效率和响应速度。
    3. 广泛的应用范围:适用于电子镇流器、开关模式电源等多种应用,具有广泛的市场前景。

    应用案例和使用建议


    应用案例:
    - 在电子镇流器中用于控制电路中的电流和电压。
    - 在开关模式电源中作为核心转换元件,提供高效稳定的能量传输。
    使用建议:
    - 在使用过程中确保电路的设计符合器件的额定参数,避免过压和过流现象。
    - 定期检测器件的工作状态,以确保系统的长期稳定运行。

    兼容性和支持


    该产品与其他电子元器件具有良好的兼容性,可方便地集成到各种电力电子系统中。ON Semiconductor提供全面的技术支持,包括产品的详细文档、应用指南和技术咨询服务。

    常见问题与解决方案


    1. 问题:集电极电流超过额定值,导致器件损坏。
    - 解决方案:检查电路设计,确保电流不超过额定值,并采取适当的保护措施。
    2. 问题:器件发热严重,影响使用寿命。
    - 解决方案:确保良好的散热设计,使用散热片或风扇等辅助散热设备。

    总结和推荐


    FJPF13007高电压快速开关NPN功率晶体管 是一款性能卓越、应用广泛的半导体器件。其高电压能力、快速开关速度和广泛的适用范围使其成为电力电子系统中的理想选择。建议在需要高压、高速开关的场合优先考虑此产品。
    通过严格的质量控制和高标准的技术规范,该产品在众多同类产品中脱颖而出,具备较强的市场竞争力。如果您正在寻找一款可靠且高效的电力电子解决方案,那么FJPF13007将是您的不二之选。

FJPF13007H1TTU参数

参数
配置 独立式
不同 Ib,Ic 时的 Vce 最大饱和值 3V@ 2A,8A
最大集电极发射极饱和电压 3V@ 2A,8A
集电极电流 8A
集电极截止电流 -
VEBO-最大发射极基极电压 9V
晶体管类型 NPN
最大功率耗散 40W
VCBO-最大集电极基极电压 700V
VCEO-集电极-发射极最大电压 400V
长*宽*高 10.16mm*4.7mm*9.19mm
通用封装 TO-220F-3
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

FJPF13007H1TTU厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FJPF13007H1TTU数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR FJPF13007H1TTU FJPF13007H1TTU数据手册

FJPF13007H1TTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3353 ¥ 2.8403
库存: 25827
起订量: 1777 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.84
