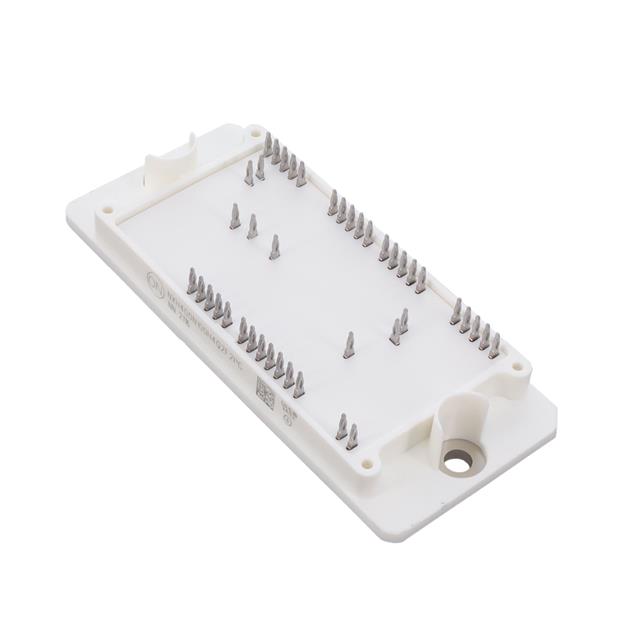

NXH350N100H4Q2F2S1G

产品分类: IGBT模块
厂牌: ON SEMICONDUCTOR
产品描述: onsemi igbt模块, 最大 1000 V, 最大 303 A
供应商型号: 3929807
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR IGBT模块 NXH350N100H4Q2F2S1G

NXH350N100H4Q2F2S1G概述


    产品简介


    Si/SiC Hybrid Module – EliteSiC, I-Type NPC
    本产品为高密度集成功率模块,集成了高性能的IGBT(绝缘栅双极型晶体管)与坚固的反并联二极管。NXH350N100H4Q2F2P1G/S1G/S1G−R/P1G−R 是一个适用于多种高压应用的理想选择,具备卓越的开关性能和可靠性。

    技术参数


    以下是NXH350N100H4Q2F2P1G/S1G/S1G−R/P1G−R的主要技术参数:
    - 外置IGBT(T1, T4):
    - 集电极-发射极电压:1000V
    - 连续集电极电流:303A (TC=80°C)
    - 脉冲峰值集电极电流:909A (TC=80°C, TJ=150°C)
    - 最大功率耗散:592W (TJ=150°C)
    - 内置IGBT(T2, T3):
    - 集电极-发射极电压:1000V
    - 连续集电极电流:298A (TC=80°C)
    - 脉冲峰值集电极电流:894A (TC=80°C, TJ=150°C)
    - 最大功率耗散:731W (TJ=175°C)
    - 反向IGBT二极管(D1, D2, D3, D4):
    - 峰值重复反向电压:1000V
    - 连续正向电流:133A (TC=80°C)
    - 脉冲峰值正向电流:399A (TJ=175°C)
    - 最大功率耗散:276W (TJ=175°C)

    产品特点和优势


    1. 高效的沟槽技术:具有场停止技术的高效沟槽设计,减少系统功耗。
    2. 低损耗设计:低开关损耗和低传导损耗使得系统效率大幅提升。
    3. 高功率密度:紧凑的设计实现了高功率密度,减少了整体体积。
    4. 低电感布局:优化的布局减少了寄生电感,提高了系统的稳定性和可靠性。
    5. 环保特性:无铅、无卤化物和溴化物材料,符合RoHS标准。

    应用案例和使用建议


    - 太阳能逆变器:NXH350N100H4Q2F2P1G/S1G/S1G−R/P1G−R非常适合用于太阳能逆变器,因其高效率和可靠性能够显著提升逆变器的整体性能。
    - 不间断电源系统:在UPS系统中,其快速的反向恢复时间和低导通电压可以有效提高系统的转换效率。
    使用建议:
    - 在使用过程中,确保模块的工作温度不超过最大允许值,以避免过热导致的故障。
    - 合理设计散热系统,以提高模块的可靠性和使用寿命。

    兼容性和支持


    - 该产品提供了压接式引脚和焊接式引脚两种选项,便于安装和调试。
    - 提供详细的订购信息和支持服务,包括装配和测试场地代码,帮助客户更好地管理库存和物流。

    常见问题与解决方案


    - 问题:过高的功耗可能导致模块过热。
    - 解决办法: 采用更有效的散热措施,如添加散热片或使用水冷系统。

    - 问题:长时间高电流运行可能导致IGBT老化。
    - 解决办法: 定期进行性能检测,并及时更换老化的部件。

    总结和推荐


    NXH350N100H4Q2F2P1G/S1G/S1G−R/P1G−R是一款高效且可靠的IGBT模块,其独特的技术特性和优势使其成为众多应用的理想选择。尤其适合于太阳能逆变器和不间断电源系统等领域。其优秀的性能、高可靠性以及绿色环保的特点使其在市场上具有很高的竞争力。我们强烈推荐此产品给需要高性能IGBT模块的应用场景。

NXH350N100H4Q2F2S1G参数

参数
配置 -
集电极电流 303A
最大功率耗散 592W@T 1|592W@T 4|731W@T 2|731W@T 3mW
VCEO-集电极-发射极最大电压 2.3V@ 15V,375A
最大集电极发射极饱和电压 -
通用封装 PIM-42,Q2PACK-42
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 托盘
