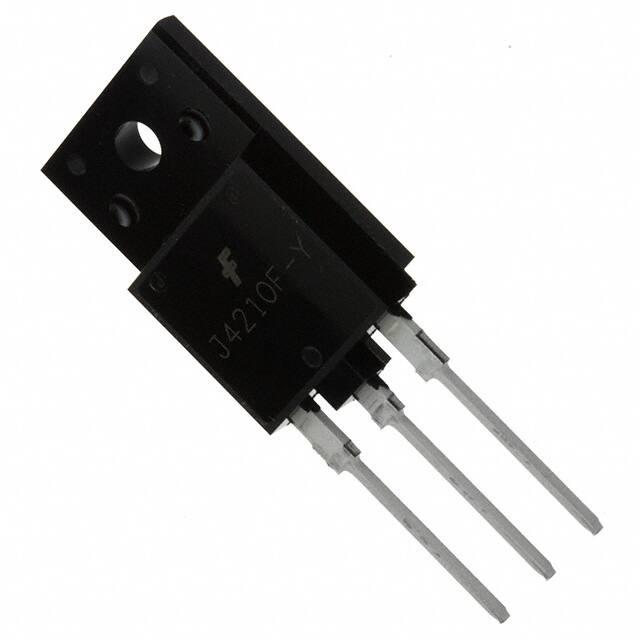

FJAF4210YTU

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 500mV@ 500mA,5A PNP 80W 6V 10μA 200V 140V 10A TO-3PF 通孔安装
供应商型号: CY-FJAF4210YTU
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) FJAF4210YTU

FJAF4210YTU概述

    FJAF4210 PNP Epitaxial Silicon Transistor 技术手册

    1. 产品简介


    FJAF4210是一款由Fairchild半导体公司(现为ON Semiconductor的一部分)生产的PNP型硅晶体管。它主要用于音频功率放大器领域,具备高电流能力和宽泛的安全工作区域。FJAF4210与另一款FJAF4310互补,共同形成一个完整的功率放大系统。这款晶体管的典型应用包括但不限于功率放大电路、工业控制以及各种需要高可靠性电力转换的应用。

    2. 技术参数


    FJAF4210的主要技术参数如下:
    - 电压参数
    - Collector-Base Voltage (VCBO): -200V
    - Collector-Emitter Voltage (VCEO): -140V
    - Emitter-Base Voltage (VEBO): -6V
    - 电流参数
    - Collector Current (IC): -10A(直流)
    - Base Current (IB): -1.5A(直流)
    - 功耗
    - Collector Dissipation (PC): 80W (TC=25°C)

    - 热参数
    - Junction to Case Thermal Resistance (RθJC): 1.33°C/W
    - Junction Temperature (TJ): 150°C
    - 存储温度
    - Storage Temperature (TSTG): -55 ~ 150°C

    3. 产品特点和优势


    FJAF4210的主要特点是:
    - 高电流能力:最大集电极电流可达-10A,适用于需要高电流输出的应用场景。
    - 高功率耗散:80W的功率耗散能力使其能够在高温环境下保持稳定工作。
    - 宽泛的安全工作区域:允许更灵活的设计,减少外部保护元件的需求。
    - 与FJAF4310互补:能够与配套的NPN晶体管一起使用,实现高效稳定的功率放大。

    4. 应用案例和使用建议


    应用场景:
    - 音频功率放大器:如便携式扬声器、家用音响系统等。
    - 工业控制:如电机驱动、电源转换器等。
    - 汽车电子:如电池管理系统、车灯控制等。
    使用建议:
    - 在设计音频功率放大器时,应考虑散热管理,确保晶体管在高电流工作状态下的温度不超过其安全范围。
    - 对于需要长期高电流运行的应用,建议监测晶体管的温升情况,并采取适当的冷却措施。
    - 考虑到FJAF4210的高电流和高功耗特性,应选择合适的PCB布局和散热片,以确保良好的热管理。

    5. 兼容性和支持


    FJAF4210晶体管具有广泛的兼容性,可与其他ON Semiconductor的器件和标准组件轻松集成。ON Semiconductor提供了详尽的技术文档和支持服务,包括在线论坛、技术支持热线等。此外,该产品可在ON Semiconductor的官方网站上获取最新的技术资料和订购信息。

    6. 常见问题与解决方案


    - 问题1:晶体管在高频应用中表现不佳。
    - 解决方案:检查输入信号的波形和频率范围,确保符合晶体管的工作要求。可以使用旁路电容来改善高频性能。

    - 问题2:晶体管过热。
    - 解决方案:增加散热片或改进PCB散热设计。确保散热路径畅通无阻,并使用适当的热胶固定晶体管。

    7. 总结和推荐


    综上所述,FJAF4210是一款性能优异的PNP硅晶体管,特别适合用于高电流和高功率需求的应用场景。它的高电流能力和宽泛的安全工作区域为其在工业和消费电子领域的应用提供了可靠保障。ON Semiconductor提供的全面支持和完善的文档也使得该产品的应用变得更加便捷。因此,强烈推荐在需要高可靠性和高效率功率放大应用中使用FJAF4210。

FJAF4210YTU参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 500mA,5A
集电极截止电流 10μA
最大功率耗散 80W
配置 独立式
VCEO-集电极-发射极最大电压 140V
集电极电流 10A
VCBO-最大集电极基极电压 200V
晶体管类型 PNP
VEBO-最大发射极基极电压 6V
最大集电极发射极饱和电压 0.5@ 500mA,5A
15.7mm(Max)
5.7mm(Max)
16.7mm(Max)
通用封装 TO-3PF
安装方式 通孔安装
零件状态 停产
包装方式 管装
