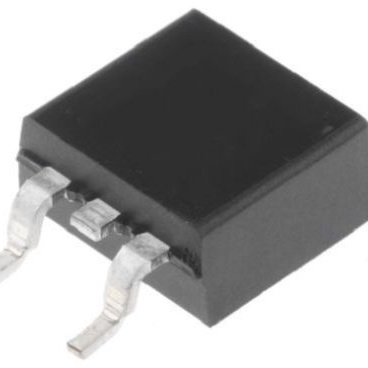

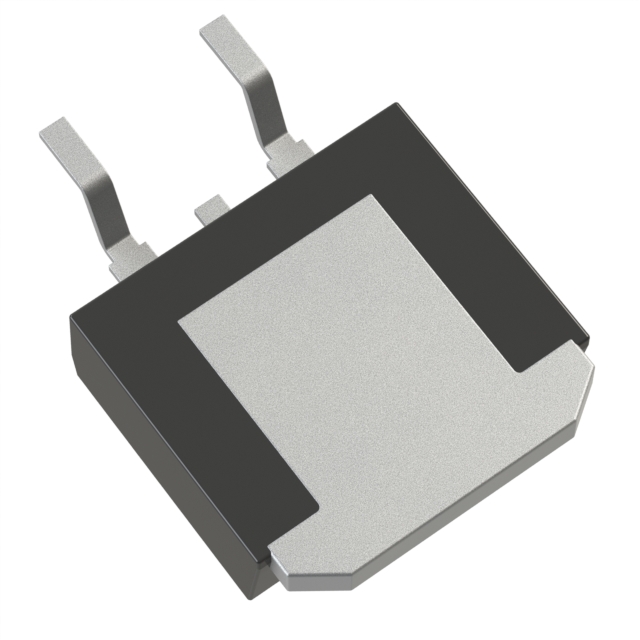

NTB7D3N15MC

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 NTB7D系列, Vds=150 V, 101 A, D2PAK (TO-263)封装, 表面贴装, 3引脚
供应商型号: NTB7D3N15MC
供应商: 国内现货
标准整包数: 2
ON SEMICONDUCTOR 场效应管(MOSFET) NTB7D3N15MC

NTB7D3N15MC概述

    电子元器件产品技术手册:NTB7D3N15MC MOSFET

    1. 产品简介


    NTB7D3N15MC 是一种高性能的N沟道屏蔽栅极功率MOSFET(Shielded Gate PowerTrench MOSFET),适用于多种电力转换和电机驱动应用。此MOSFET 具备高可靠性、低功耗及优秀的热性能。其典型应用包括ATX电源、服务器电源、电信电源的同步整流,电机驱动以及不间断电源系统。

    2. 技术参数


    - 额定电压 (VDSS): 150V
    - 连续漏极电流 (ID): 101A(在25°C时)
    - 最大漏极-源极电压 (V(BR)DSS): 150V
    - 最大栅极-源极电压 (VGS): ±20V
    - 关断状态下漏极-源极击穿电压温度系数: 71mV/°C
    - 零栅极电压下的漏极电流 (IDSS): 1μA(在120V下)
    - 栅极-源极泄漏电流 (IGSS): ±100nA
    - 导通状态下的栅极阈值电压 (VGS(TH)): 2.5V至4.5V
    - 导通状态下的栅极-源极充电量 (QGS): 23nC
    - 导通状态下的栅极-漏极充电量 (QGD): 8.5nC
    - 输出电荷 (QOSS): 133nC
    - 栅极电阻 (RG): 0.8Ω至1.6Ω
    - 最大开关损耗: 转换时间为27ns(在10V下)
    - 反向恢复时间 (tRR): 55ns至50ns(在75V下)

    3. 产品特点和优势


    - 屏蔽栅极技术: 显著降低开关噪声和电磁干扰(EMI)。
    - 高可靠性: 所有器件均经过100%无损检测(UIL测试)。
    - 低功耗: 最小化导通电阻(RDS(on))达到7.3mΩ。
    - 环保材料: 无铅、无卤素/溴化阻燃剂,符合RoHS标准。

    4. 应用案例和使用建议


    - 同步整流: 适用于ATX/服务器/电信电源的同步整流,以提高效率。
    - 电机驱动: 可用于电动机驱动系统,提供稳定的电力输出。
    - 不间断电源: 可集成于不间断电源系统,提供稳定可靠的电力供应。
    使用建议:
    - 确保正确接线,避免过高的电压或电流导致损坏。
    - 选择合适的散热方案,以确保长时间工作中的可靠运行。
    - 遵循制造商提供的电路图和指导,以实现最佳性能。

    5. 兼容性和支持


    - NTB7D3N15MC 可与其他标准D2PAK封装的器件互换使用。
    - 厂商提供详尽的技术支持,包括在线资源和热线电话,可协助解决技术问题。

    6. 常见问题与解决方案


    - 问题: 开关噪声过大
    - 解决方案: 检查连接是否正确,考虑增加滤波电容。
    - 问题: 导通电阻过高
    - 解决方案: 确认工作温度在规定范围内,适当调整栅极电压。
    - 问题: 反向恢复时间长
    - 解决方案: 选择更优的外围电路设计,如采用快速恢复二极管。

    7. 总结和推荐


    总体而言,NTB7D3N15MC MOSFET是一款高性能的电子元器件,具有出色的可靠性、较低的功耗和较高的开关速度。其广泛的适用范围使其成为多种电力转换和电机驱动应用的理想选择。因此,强烈推荐在相关项目中使用此产品。

NTB7D3N15MC参数

参数
最大功率耗散 3.75W(Ta),166W(Tc)
Vgs(th)-栅源极阈值电压 4.5V@ 342µA
通道数量 -
Rds(On)-漏源导通电阻 7.3mΩ@ 62A,10V
栅极电荷 53nC@ 10 V
Vgs-栅源极电压 20V
配置 -
Ciss-不同 Vds 时的输入最大电容 4.25nF@75V
FET类型 1个N沟道
Id-连续漏极电流 101A
Vds-漏源极击穿电压 150V
通用封装 D2PAK,TO-263
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NTB7D3N15MC厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTB7D3N15MC数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTB7D3N15MC NTB7D3N15MC数据手册
