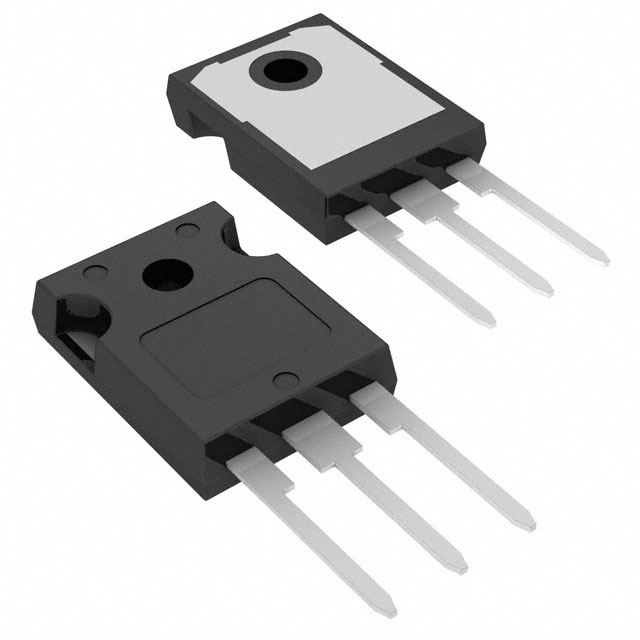

MJW21193G

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi PNP晶体管, TO-247封装, 通孔安装, 最大直流集电极电流-16 A, 最大集电极-发射电压-250 V
供应商型号: 1629438
供应商: 海外现货
标准整包数: 30
ON SEMICONDUCTOR 三极管(BJT) MJW21193G

MJW21193G概述

    MJW21193/MJW21194 硅功率晶体管技术手册

    1. 产品简介


    MJW21193(PNP)和MJW21194(NPN)是采用穿孔发射极技术设计的硅功率晶体管。这些器件主要用于高功率音频输出、磁盘头定位器以及线性应用领域。它们提供了一系列优异的技术参数和特性,使其在高要求的应用环境中表现出色。

    2. 技术参数


    - 最大额定值
    - 集电极-发射极电压:VCEO = 250 Vdc
    - 集电极-基极电压:VCBO = 400 Vdc
    - 发射极-基极电压:VEBO = 5.0 Vdc
    - 最大集电极电流:IC = 16 Adc(连续),ICM = 30 Adc(峰值)
    - 最大总功耗:PD = 200 W @ TC = 25°C,以1.43 W/°C递减
    - 工作及存储结温范围:TJ, Tstg = -65°C 至 +150°C
    - 热特性
    - 结至外壳热阻:RθJC = 0.7 °C/W
    - 结至环境热阻:RθJA = 40 °C/W
    - 电气特性
    - 在IC = 8 Adc,VCE = 5 Vdc条件下的直流电流增益:hFE = 20
    - 在IC = 16 Adc,IB = 5 Adc条件下的直流电流增益:hFE = 80
    - 集电极-发射极饱和电压:VCE(sat) = 1.4 Vdc
    - 典型的电流增益带宽积:fT = 4 MHz

    3. 产品特点和优势


    - 总谐波失真特征化:该器件经过严格测试,确保在高功率输出时的总谐波失真符合标准。
    - 高直流电流增益:保证了出色的线性度和高效能。
    - 高安全工作区:适用于高电流和电压的工作环境。
    - 无铅且符合RoHS标准:环保设计符合现代电子产品的标准。

    4. 应用案例和使用建议


    - 应用案例:可用于高功率音频放大器、磁盘驱动器的伺服电机控制、以及其他需要高精度和高性能线性应用。
    - 使用建议:在高功率应用中,建议保持良好的散热设计以避免过热。此外,对于高精度应用,建议进行严格的电气特性和热特性测试以确保可靠性。

    5. 兼容性和支持


    - 兼容性:MJW21193/MJW21194具有良好的电气特性,可与其他主流电子元器件良好兼容。
    - 支持:制造商提供了详尽的技术文档和售后支持服务,可以通过其技术支持热线获得帮助。

    6. 常见问题与解决方案


    - 问题1:晶体管在长时间运行后温度过高。
    - 解决方案:检查散热系统是否有效工作,适当降低负载或增加外部冷却措施。

    - 问题2:工作电流超过最大额定值。
    - 解决方案:确保电路设计中电流限制合理,防止过载。

    7. 总结和推荐


    MJW21193/MJW21194以其高可靠性和高性能在高功率音频和线性应用中表现出色。对于寻求高性能晶体管解决方案的设计者而言,这款产品是一个理想的选择。我们强烈推荐使用此款晶体管,特别是在对性能要求较高的应用环境中。

MJW21193G参数

参数
VCBO-最大集电极基极电压 400V
晶体管类型 PNP
VCEO-集电极-发射极最大电压 250V
集电极截止电流 100μA
最大集电极发射极饱和电压 4V@ 3.2A,16A
最大功率耗散 200W
VEBO-最大发射极基极电压 5V
集电极电流 16A
不同 Ib,Ic 时的 Vce 最大饱和值 4V@ 3.2A,16A
配置 独立式
16.26mm(Max)
5.3mm(Max)
21.08mm(Max)
通用封装 TO-247-3
安装方式 通孔安装
零件状态 在售
包装方式 管装
