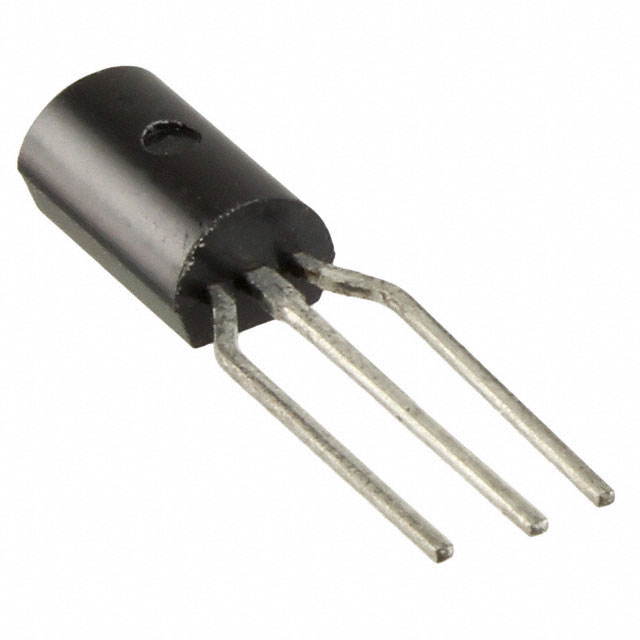

KSC2383OBU

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: NPN 900mW 6V 1μA 160V 160V 1A TO-92-3 通孔安装 4.9mm*3.9mm*8mm
供应商型号: CSJ-ST48742858
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) KSC2383OBU

KSC2383OBU概述

    KSC2383 NPN Epitaxial Silicon Transistor 技术手册

    产品简介


    KSC2383 是一种 NPN 型硅晶体管,属于典型的双极型晶体管。它主要应用于信号放大和开关电路中。由于其良好的电性能和稳定的输出特性,KSC2383 在工业控制、消费电子和通信设备等多个领域都有广泛应用。

    技术参数


    - 额定电压
    - 集电极-基极电压 (VCBO): 160 V
    - 集电极-发射极电压 (VCEO): 160 V
    - 发射极-基极电压 (VEBO): 6 V
    - 电流参数
    - 集电极电流 (IC): 1 A
    - 基极电流 (IB): 0.5 A
    - 温度参数
    - 结温 (TJ): 150 °C
    - 存储温度 (TSTG): -55 °C 到 +150 °C
    - 热特性
    - 热阻 (RθJA): 138 °C/W
    - 功率耗散 (PD): 900 mW (温度超过 25 °C 后每增加 1 °C 减少 7.2 mW)
    - 电气特性
    - 输出电容 (Cob): 20 pF
    - 电流增益带宽积 (fT): 20 MHz 至 100 MHz
    - 直流电流增益 (hFE): 60 至 320

    产品特点和优势


    KSC2383 的最大特点是其高电流能力和优良的热稳定性。它可以在较宽的温度范围内稳定工作,并且具有较高的电压耐受能力。这种晶体管还具有较好的输出电容特性和电流增益带宽积,使其在高频信号处理中表现优异。此外,其高直流电流增益特性使得它在放大电路中有更佳的表现。

    应用案例和使用建议


    KSC2383 常用于需要高电流和高频率的应用场合,例如:
    - 工业自动化控制系统
    - 消费电子设备中的功率放大电路
    - 通信设备中的开关电路
    为了充分发挥 KSC2383 的性能,在设计电路时应注意以下几点:
    - 选择合适的散热措施以防止过热
    - 考虑外部环境温度对晶体管工作状态的影响
    - 在高频应用中适当调整电路参数,以优化性能

    兼容性和支持


    KSC2383 适用于多种 PCB 板材和封装方式,具体请参考技术手册中的详细信息。制造商提供详尽的技术支持,包括但不限于电路设计指导和故障排除服务。如果有进一步的技术疑问或需要定制化解决方案,可以联系技术支持团队。

    常见问题与解决方案


    - Q: 什么是热阻 (RθJA),它如何影响晶体管的工作?
    - A: 热阻 (RθJA) 表示晶体管结点到环境的热阻抗。高热阻会导致更多的热量积聚在结点上,可能损坏晶体管。设计电路时,需考虑合适的散热措施以降低热阻的影响。

    - Q: 如何避免晶体管过早失效?
    - A: 通过确保晶体管工作在其额定参数范围内,选择合适的散热方案,并遵循所有安全规范,可以有效延长晶体管的使用寿命。

    总结和推荐


    KSC2383 NPN Epitaxial Silicon Transistor 是一款性能卓越的晶体管,特别适合于需要高电流和高频率的应用。其出色的电气特性和广泛的温度适应性使它成为许多领域的首选器件。总体而言,我们强烈推荐使用 KSC2383,尤其对于那些要求高性能和可靠性的应用场景。

KSC2383OBU参数

参数
集电极电流 1A
不同 Ib,Ic 时的 Vce 最大饱和值 -
配置 独立式
VCBO-最大集电极基极电压 160V
最大功率耗散 900mW
晶体管类型 NPN
VCEO-集电极-发射极最大电压 160V
VEBO-最大发射极基极电压 6V
集电极截止电流 1μA
最大集电极发射极饱和电压 1.5@ 50mA,500mA
长*宽*高 4.9mm*3.9mm*8mm
通用封装 TO-92-3
安装方式 通孔安装
零件状态 停产
包装方式 散装

KSC2383OBU厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

KSC2383OBU数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR KSC2383OBU KSC2383OBU数据手册

KSC2383OBU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.126 ¥ 1.0672
库存: 5436
起订量: 394 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.06
