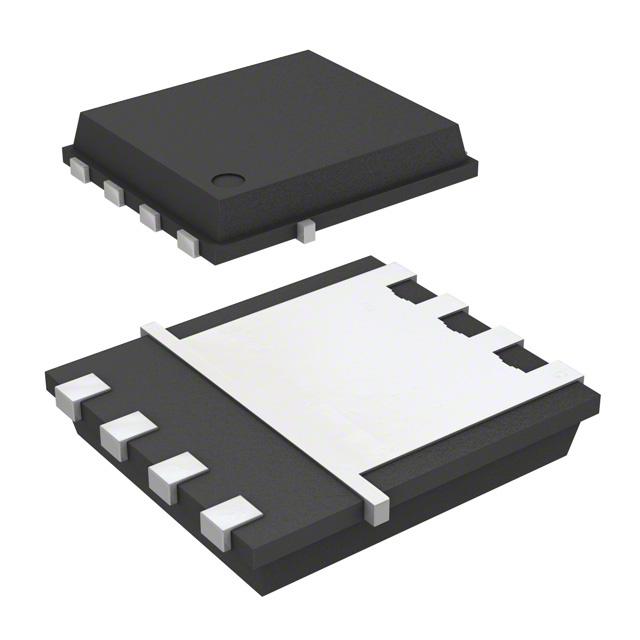

FDMS9410-F085

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 75W(Tj) 20V 4V@ 250µA 36nC@ 10 V 1个N沟道 40V 4.4mΩ@ 50A,10V 50A 1.79nF@20V 8PQFN 贴片安装 6mm*5mm*1.1mm
供应商型号: FL-FDMS9410-F085
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDMS9410-F085

FDMS9410-F085概述

    FDMS9410-F085 N-Channel PowerTrench® MOSFET 技术手册

    产品简介


    FDMS9410-F085 是一款由 onsemi 公司生产的 N-Channel PowerTrench® MOSFET(金属氧化物半导体场效应晶体管),具有 40V 的击穿电压和高达 50A 的连续漏极电流能力。该 MOSFET 以其低导通电阻(RDS(on))和高效率而著称,广泛应用于汽车引擎控制、电源管理、电机驱动器和分布式电力架构等领域。

    技术参数


    以下是 FDMS9410-F085 的关键技术参数和性能指标:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 漏源击穿电压 | - | 40 | - | V |
    | 漏极连续电流 | - | 50 | - | A |
    | 单脉冲雪崩能量 | - | 39 | - | mJ |
    | 功耗 | - | 75 | - | W |
    | 热阻 | 2 | - | 50 | °C/W |
    | 工作温度范围 | -55 | - | 175 | °C |

    产品特点和优势


    FDMS9410-F085 的主要优势包括:
    - 极低的典型导通电阻:3.7 mΩ @ VGS = 10V, ID = 50A
    - 高效的总门电荷:24 nC @ VGS = 10V, ID = 50A
    - 支持单脉冲雪崩能(UIS能力)
    - 符合RoHS标准并已通过AEC Q101认证
    这些特点使其在汽车引擎控制、电源管理和电机驱动等高要求的应用场景中表现卓越。

    应用案例和使用建议


    应用案例
    1. 汽车引擎控制:在发动机管理系统中,FDMS9410-F085 可以用于驱动高压系统中的关键电路。
    2. 电源管理:例如,在分布式电源架构和VRM(电压调节模块)中,它能够提供高效的电源转换和调节。
    使用建议
    - 在高功率应用中,确保使用足够的散热措施,如散热片或风扇,以避免热过载。
    - 在启动过程中,考虑使用外部电阻来限制起始电流,从而保护 MOSFET 不受瞬态电流冲击的影响。

    兼容性和支持


    FDMS9410-F085 具备良好的兼容性,可与其他标准的电子元器件和系统集成。onsemi 提供详尽的技术文档和支持,包括产品数据表、应用笔记和技术支持热线。此外,建议客户在购买前详细阅读手册,并确保所选产品满足其具体需求。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 散热不良导致性能下降 | 确保适当的散热措施,如使用散热片或散热风扇 |
    | 开关速度慢 | 调整外部栅极电阻值,优化驱动电路 |
    | 电源纹波过大 | 检查电源线路设计,增加去耦电容 |

    总结和推荐


    综上所述,FDMS9410-F085 是一款高性能、高可靠性的 N-Channel PowerTrench® MOSFET,非常适合在各种高功率应用场景中使用。其极低的导通电阻和出色的热稳定性使其成为同类产品中的佼佼者。强烈推荐使用此产品,尤其是在需要高效率和高可靠性的应用场景中。

FDMS9410-F085参数

参数
通道数量 1
Vds-漏源极击穿电压 40V
Vgs(th)-栅源极阈值电压 4V@ 250µA
栅极电荷 36nC@ 10 V
配置 独立式
Vgs-栅源极电压 20V
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 1.79nF@20V
Rds(On)-漏源导通电阻 4.4mΩ@ 50A,10V
最大功率耗散 75W(Tj)
Id-连续漏极电流 50A
长*宽*高 6mm*5mm*1.1mm
通用封装 8PQFN
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

FDMS9410-F085厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMS9410-F085数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMS9410-F085 FDMS9410-F085数据手册

FDMS9410-F085封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4159 ¥ 11.9925
库存: 72000
起订量: 421 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.99
