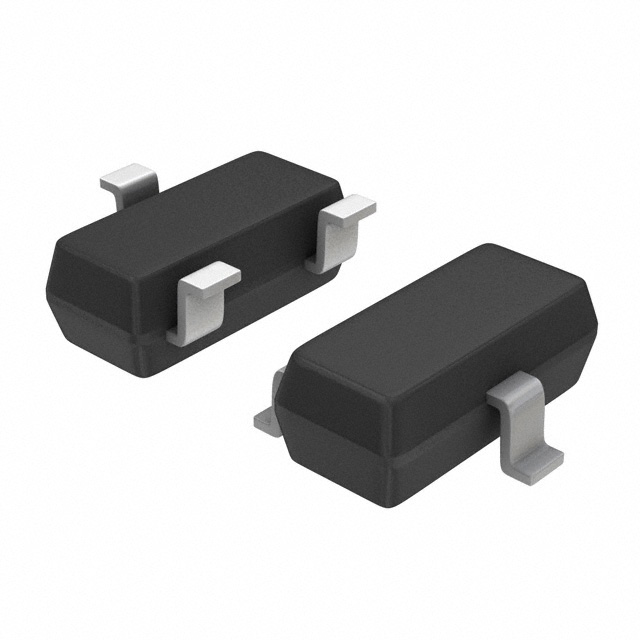

BAV74LT1

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 50V 500mA 4ns 100nA 200μA 双 SOT-23-3,TO-236 贴片安装 2.9mm*1.3mm*940μm
供应商型号: LDL-BAV74LT1
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 BAV74LT1

BAV74LT1概述

    BAV74LT1 Monolithic Dual Switching Diode 技术手册

    产品简介


    BAV74LT1 是一款由ON Semiconductor公司生产的单片双切换二极管。这款二极管主要用于各种电子电路中,如电源开关、信号切换、电压钳位等。它具有两个独立的二极管,能够提供较高的开关频率和较低的反向恢复时间,适用于高频电路设计。

    技术参数


    - 最大额定值
    - 反向电压(VR):50 Vdc
    - 正向电流(IF):200 mAdc
    - 峰值正向浪涌电流(IFM(surge)):500 mAdc
    - 热特性
    - 总器件耗散(FR–5板):225 mW (TA = 25°C),每上升1°C,耗散降低1.8 mW
    - 热阻(结到环境):556°C/W
    - 总器件耗散(氧化铝基板):300 mW (TA = 25°C),每上升1°C,耗散降低2.4 mW
    - 热阻(结到环境):417°C/W
    - 结温及存储温度
    - 结温和存储温度范围:-55°C 到 +150°C
    - 电气特性
    - 反向击穿电压(IBR = 5.0 µAdc):50 Vdc
    - 反向漏电流(VR = 50 Vdc, TJ = 125°C):100 µAdc
    - 电容(VR = 0, f = 1.0 MHz):2.0 pF
    - 正向电压(IF = 100 mAdc):1.0 Vdc
    - 反向恢复时间(IF = IR = 10 mAdc, IR(REC) = 1.0 mAdc):4.0 ns

    产品特点和优势


    BAV74LT1 二极管的特点包括:
    - 高反向电压耐受能力:50 Vdc
    - 高峰值正向浪涌电流:500 mAdc
    - 低反向漏电流:100 µAdc
    - 低正向电压降:1.0 Vdc
    - 低电容值:2.0 pF
    这些特性使得BAV74LT1能够在高速信号传输和高频率开关应用中表现出色,非常适合用于需要高可靠性和高性能的应用场合。

    应用案例和使用建议


    BAV74LT1 二极管适用于多种应用场景,例如:
    - 电源开关
    - 信号切换
    - 电压钳位
    在使用过程中,建议采取以下措施以确保最佳性能:
    - 确保电路板设计符合SOT-23表面安装包的最小推荐尺寸。
    - 在焊接时遵守预热和焊接的温度限制,避免因过度热应力导致损坏。
    - 使用适当的冷却方法,以减少机械应力的影响。

    兼容性和支持


    BAV74LT1 二极管与现有的SOT-23封装兼容,支持广泛的电路板材料,包括FR-5和氧化铝基板。制造商提供了详细的焊锡和预热指南,以确保最佳的安装和操作效果。此外,ON Semiconductor还提供全方位的技术支持和售后服务,确保客户能够获得所需的帮助。

    常见问题与解决方案


    1. 问题:二极管在高温环境下性能下降。
    - 解决方案: 使用陶瓷基板或铝芯板(如Thermal Clad)来提高散热效率,从而提高二极管的工作温度范围。
    2. 问题:焊接过程中出现损坏。
    - 解决方案: 遵循正确的预热和焊接步骤,确保焊接过程中的温度不超过规定限制。
    3. 问题:正向电压降过高。
    - 解决方案: 检查电路连接和负载条件,确保正向电流在规定范围内。

    总结和推荐


    BAV74LT1 是一款高性能、高可靠性且易于集成的单片双切换二极管。它具有出色的电气特性和宽泛的温度适应范围,适合多种应用场合。建议在设计高频信号处理和开关电源等电路时优先考虑使用此款二极管。如果您需要更多技术支持或详细的电路设计指导,请联系ON Semiconductor的技术支持团队。

BAV74LT1参数

参数
配置
If - 正向电流 200μA
Ir - 反向电流 100nA
Vr-反向电压 50V
反向恢复时间 4ns
正向浪涌电流 500mA
长*宽*高 2.9mm*1.3mm*940μm
通用封装 SOT-23-3,TO-236
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

BAV74LT1厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

BAV74LT1数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR BAV74LT1 BAV74LT1数据手册

BAV74LT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.346 ¥ 69.9395
库存: 56411
起订量: 78 增量: 1
交货地:
最小起订量为:1
合计: ¥ 69.93
