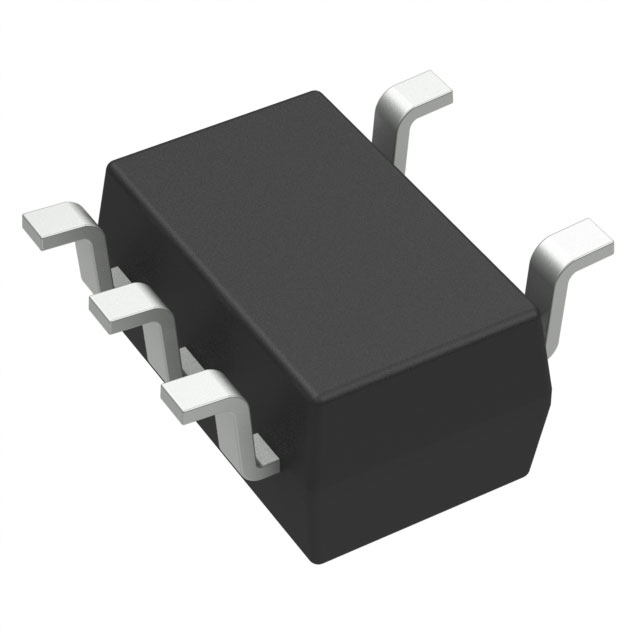

NV24C08SNVLT3G

厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: FL-NV24C08SNVLT3G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 带电可擦可编程只读存储器(EEPROM) NV24C08SNVLT3G

NV24C08SNVLT3G概述


    产品简介


    产品类型:
    NV24C08LV是一款8-Kb串行EEPROM(电可擦除只读存储器)设备,专门设计用于汽车应用。它采用CMOS技术制造,提供从1.7V到5.5V的宽电压范围,以适应不同的电源需求。
    主要功能:
    - 支持标准(100 kHz)、快速(400 kHz)和快速增强型(1 MHz)I²C协议。
    - 具有16字节页面写缓冲区,能够在4毫秒内完成写操作。
    - 提供硬件写保护功能,防止意外的数据修改。
    - 集成Schmitt触发器和噪声抑制滤波器,提高了抗噪能力。
    应用领域:
    NV24C08LV广泛应用于汽车电子系统中,例如车身控制模块、车载娱乐系统、动力总成控制等。由于其高可靠性、耐极端温度的特点,使其成为汽车级应用的理想选择。

    技术参数


    - 存储容量: 8 Kb
    - 供电电压范围: 1.7 V至5.5 V
    - 工作温度范围: 汽车级1(-40°C至+125°C)
    - I²C协议速度: 标准(100 kHz)、快速(400 kHz)、快速增强型(1 MHz)
    - 数据写入时间: 最大4 ms
    - 数据保留时间: 100年
    - 耐久性: 超过1,000,000个程序/擦写周期
    - 封装形式: SOIC-8、US-8、UDFN-8、TSSOP-8、TSOP-5
    - 符合标准: AEC-Q100 Grade 1、RoHS、无铅、无卤素/BFR

    产品特点和优势


    - AEC-Q100 Grade 1认证: 使NV24C08LV适用于汽车级应用,保证其能在极端环境中可靠运行。
    - 多协议支持: 同时支持标准、快速和快速增强型I²C协议,为不同应用提供了灵活性。
    - 低功耗: 采用低功耗CMOS技术,即使在车辆启停频繁的情况下也能保持高效的能耗。
    - 高耐久性: 超过1,000,000次编程/擦写周期,确保了长期使用的稳定性。
    - 宽温度范围: -40°C至+125°C的工作温度范围,使其适用于各种严苛环境。

    应用案例和使用建议


    应用案例
    NV24C08LV常用于汽车中的多种电子控制单元(ECU),如车身控制模块(BCM)和发动机控制模块(ECM)。这些模块需要存储大量的数据,且要求高可靠性。例如,在BCM中,NV24C08LV可以用来存储车身门锁状态、座椅位置设置等关键信息。
    使用建议
    1. 选择合适的封装: 根据具体的应用环境和PCB布局,选择最合适的封装形式,如SOIC-8适用于空间有限的板子,而UDFN-8则更适合追求小型化的应用。
    2. 外部电路设计: 确保在电路设计时加入上拉电阻,以确保SCL和SDA线的正常工作。对于WP引脚,最好使用内部下拉电阻以增强噪声免疫。
    3. 电源管理: 注意VCC的稳定性和上电顺序,避免因电源波动导致的数据丢失。

    兼容性和支持


    NV24C08LV可以与支持I²C协议的任何主机设备配合使用,如MCU或DSP。制造商提供了详细的技术文档和工具支持,包括数据手册、开发套件和参考设计。此外,还可通过官方网站获取技术支持和产品培训。

    常见问题与解决方案


    1. 问题:无法正常启动。
    - 解决方案: 确认VCC已达到规定电压范围,并检查是否有外部干扰。若仍未解决问题,请尝试更换器件或联系技术支持。
    2. 问题:写入数据失败。
    - 解决方案: 确认WP引脚未被拉高,否则将禁止所有写入操作。另外检查是否达到了写入操作的最大次数限制。
    3. 问题:无法识别地址。
    - 解决方案: 确认SCL和SDA的连接正确,并且I²C时序符合规范。如果还是不能解决,请参考数据手册或联系供应商获取更多帮助。

    总结和推荐


    综上所述,NV24C08LV是一款高性能、高可靠性的串行EEPROM,适用于汽车电子系统的各类应用场景。其优异的耐温特性、丰富的接口协议和支持多封装形式,使其在实际应用中表现出色。我们强烈推荐此产品用于汽车电子及其他对环境和可靠性有较高要求的应用场景。对于寻求高性价比解决方案的工程师而言,NV24C08LV是一个非常值得考虑的选择。

NV24C08SNVLT3G参数

参数
编程电压 -
存储容量 -
数据保留时长 -
组织 -
存储器类型 -
最小工作供电电压 -
最大访问时间 -
输出使能访问时间 -
接口类型 -
最大时钟频率 -
最大工作供电电压 -
包装方式 卷带包装

NV24C08SNVLT3G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NV24C08SNVLT3G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 带电可擦可编程只读存储器(EEPROM) ON SEMICONDUCTOR NV24C08SNVLT3G NV24C08SNVLT3G数据手册

NV24C08SNVLT3G封装设计

查看详情并下载
Symbol
Footprint
3D Model
