首页  >  产品百科  >  GBPC15005W

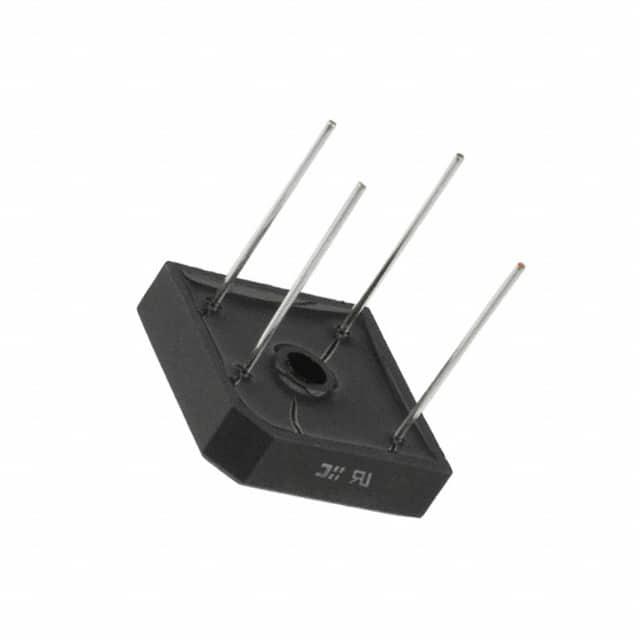

GBPC15005W

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 50V 300A 5μA 15A 桥,4elements CASE GBPC-W 通孔安装 29mm*29mm*11.23mm
供应商型号: CY-GBPC15005W
供应商: Avnet
标准整包数: 1

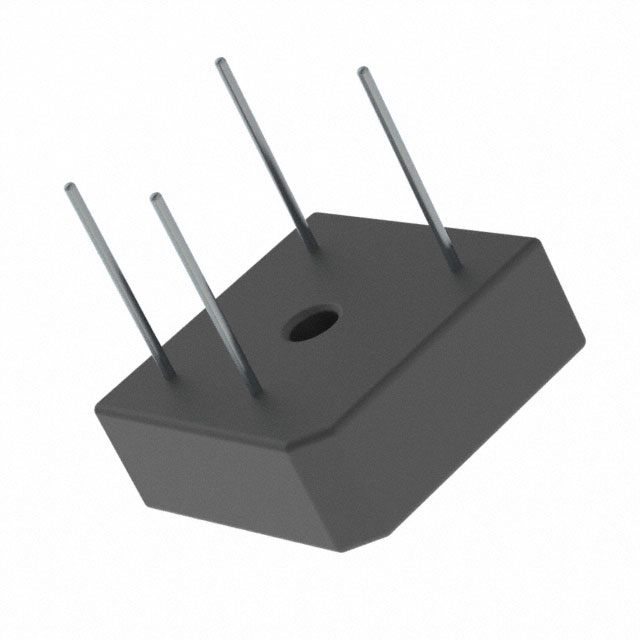

ON SEMICONDUCTOR 整流二极管/整流桥 GBPC15005W

GBPC15005W概述

    GBPC3510 桥式整流器技术手册

    1. 产品简介


    GBPC3510 是一种玻璃钝化桥式整流器,专为各种高电流应用设计。其产品系列包括GBPC12、GBPC15、GBPC25和GBPC35四个型号。这些整流器提供高效热耗散,具备出色的过载能力,并且具有很高的隔离电压,使其适用于多种工业和家用电器设备中。

    2. 技术参数


    - 最大重复反向电压(VRRM): 1000V(GBPC35)
    - 最大交流输入电压(VRMS): 700V(GBPC35)
    - 平均整流正向电流(IF(AV)): 35A(GBPC35)
    - 非重复峰值正向浪涌电流(IFSM): 400A(GBPC35)
    - 存储温度范围(TSTG): -55至+150℃
    - 功率耗散(PD): 83.3W
    - 热阻(RθJC): 1.5℃/W(带散热片)

    3. 产品特点和优势


    GBPC3510 具有以下特点和优势:
    - 高效的热管理: 通过内置的散热片提供非常低的热阻,从而实现最佳的热量耗散。
    - 高浪涌电流承受能力: 可承受高达400A的非重复峰值正向浪涌电流。
    - 高隔离电压: 隔离电压可达2500V,确保电气安全。
    - 环保设计: 采用无铅设计,符合RoHS标准。
    - 可靠认证: 通过UL认证,认证号为E258596。

    4. 应用案例和使用建议


    - 应用案例: GBPC3510 广泛应用于单相半波整流电路中,适用于电阻或电感负载,如家电设备、电动工具和汽车充电系统等。
    - 使用建议: 在使用时,需确保整流器的工作温度不超过其额定值,以避免因过热而导致的性能下降或损坏。同时,建议选择合适的散热片以进一步降低热阻,提高可靠性。

    5. 兼容性和支持


    GBPC3510 与市场上常见的工业标准接线端子兼容。ON Semiconductor 提供全面的技术支持服务,包括技术咨询、产品文档下载和应用指南,以便用户能够更好地理解和应用该产品。

    6. 常见问题与解决方案


    - 问题1: 工作过程中出现过热现象。
    - 解决方案: 确保安装合适的散热片,并遵守额定工作温度范围。
    - 问题2: 整流器在高电流下性能不稳定。
    - 解决方案: 检查电路连接是否正确,确保供电稳定,并遵循非重复峰值正向浪涌电流的限制。

    7. 总结和推荐


    GBPC3510 桥式整流器是一款高性能、高可靠性的产品,特别适合于高电流应用场合。其独特的散热设计、高隔离电压和UL认证使其在市场上具有很强的竞争优势。推荐在需要高可靠性、高效热管理的应用中使用GBPC3510。
    综上所述,GBPC3510 是一款值得信赖的电子元器件,特别适合用于对性能和稳定性要求较高的应用场合。

GBPC15005W参数

参数
反向恢复时间 -
正向浪涌电流 300A
配置 桥,4elements
If - 正向电流 15A
Ir - 反向电流 5μA
Vr-反向电压 50V
长*宽*高 29mm*29mm*11.23mm
通用封装 CASE GBPC-W
安装方式 通孔安装
零件状态 在售
包装方式 散装

GBPC15005W厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

GBPC15005W数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR GBPC15005W GBPC15005W数据手册

GBPC15005W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.1373 ¥ 18.2232
100+ $ 2.0988 ¥ 18.0605
300+ $ 2.0796 ¥ 17.8978
500+ $ 2.0603 ¥ 17.7351
1000+ $ 2.0026 ¥ 16.9216
5000+ $ 2.0026 ¥ 16.9216
库存: 2582
起订量: 55 增量: 1
交货地:
最小起订量为:50
合计: ¥ 911.16
直接购买
加入购物车
