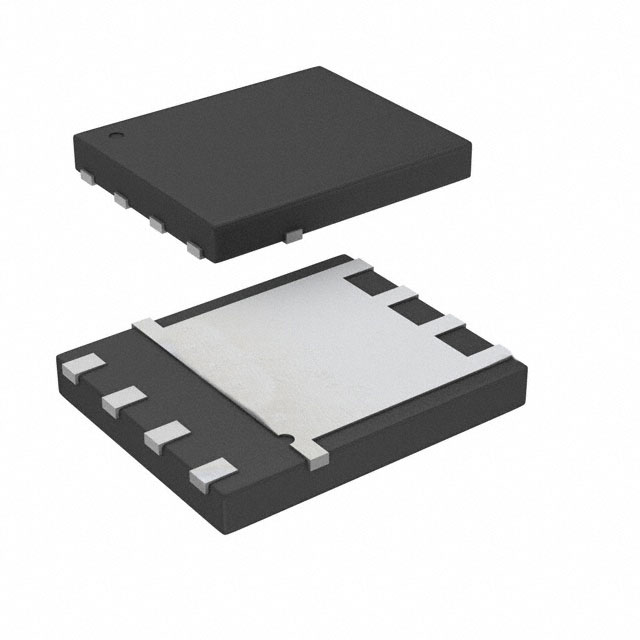

FDMS86202

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 PowerTrench系列, Vds=120 V, 64 A, PQFN8封装, 表面贴装, 8引脚
供应商型号: 3003995
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDMS86202

FDMS86202概述

    FDMS86202 N-Channel Shielded Gate PowerTrench MOSFET 技术手册

    产品简介


    FDMS86202 是一款由 Fairchild Semiconductor(现为 ON Semiconductor)生产的高性能 N 沟道屏蔽栅极 PowerTrench® MOSFET。该产品广泛应用于直流-直流转换器,以及其他需要高效能功率管理的应用领域。其核心功能是通过先进的屏蔽栅极技术和PowerTrench工艺,实现低导通电阻(rDS(on))和高效率的电力传输。

    技术参数


    - 最大电压 (VDS):120 V
    - 最大栅源电压 (VGS):±20 V
    - 连续漏极电流 (ID):13.5 A(TA = 25 °C)
    - 单脉冲雪崩能量 (EAS):600 mJ
    - 最大功耗 (PD):2.7 W(TA = 25 °C)
    - 热阻 (RθJA):45 °C/W
    - 工作温度范围 (TJ, TSTG):-55 至 +150 °C
    - 阈值电压 (VGS(th)):2.0 到 4.0 V
    - 最大导通电阻 (rDS(on)):7.2 mΩ(VGS = 10 V, ID = 13.5 A)

    产品特点和优势


    FDMS86202 具有以下独特功能和优势:
    - 屏蔽栅极技术:提高了栅极绝缘强度,减少了电磁干扰。
    - 低导通电阻 (rDS(on)):确保了高效的电力传输,特别是在大电流应用中表现卓越。
    - 先进的封装设计:提供 MSL1 级别的防潮保护,适用于多种环境条件。
    - 100% UI 测试:确保了产品的质量和可靠性。
    - RoHS 合规:符合环保标准,适合广泛应用。

    应用案例和使用建议


    FDMS86202 主要应用于直流-直流转换器中,用于高效地进行电压转换和功率管理。为了最大限度地发挥其性能,建议在选择驱动电路时注意以下几点:
    - 使用适当的栅极电阻 (Rg) 来限制开关过程中的电流尖峰。
    - 考虑使用热管理方案,如散热片,以提高散热效果。
    - 在高温环境中使用时,应注意确保电路板的散热设计。

    兼容性和支持


    FDMS86202 与现有的电路设计具有良好的兼容性,可轻松集成到现有系统中。ON Semiconductor 提供全面的技术支持和维护服务,用户可通过电话和电子邮件获取帮助。

    常见问题与解决方案


    - 问题1:设备在高温环境下无法正常工作
    - 解决方案:检查散热设计是否合理,增加散热片或改进空气流动。
    - 问题2:电源纹波过大
    - 解决方案:检查电路中的电容器容量和位置,优化滤波电路设计。

    总结和推荐


    综上所述,FDMS86202 N-Channel Shielded Gate PowerTrench MOSFET 是一款性能优异的电力传输解决方案,尤其适用于对效率和可靠性要求较高的应用场景。其独特的屏蔽栅极技术和低导通电阻使其在市场上具备较强的竞争力。因此,我们强烈推荐此产品给需要高性能电力管理的工程师和技术专家。

FDMS86202参数

参数
Rds(On)-漏源导通电阻 7.2mΩ@ 13.5A,10V
栅极电荷 64nC@ 10V
最大功率耗散 2.7W(Ta),156W(Tc)
通道数量 1
Ciss-不同 Vds 时的输入最大电容 4.25nF@60V
配置 独立式quaddrain
Vds-漏源极击穿电压 120V
Vgs-栅源极电压 20V
FET类型 1个N沟道
Id-连续漏极电流 13.5A
Vgs(th)-栅源极阈值电压 4V@ 250µA
5.1mm(Max)
6.25mm(Max)
800μm(Max)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
