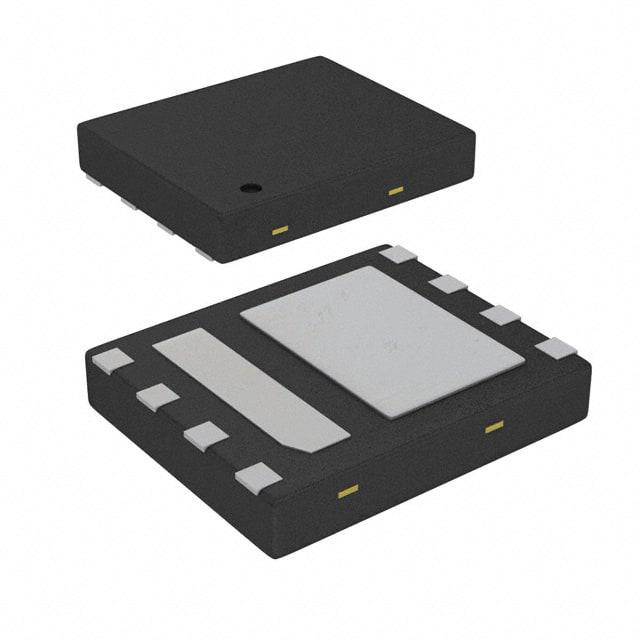

FDMS9600S

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.5W 20V 3V@ 250µA 13nC@ 4.5V 2个N沟道 30V 8.5mΩ@ 12A,10V 12A,16A 1.705nF@15V 贴片安装 5mm*6mm*850μm
供应商型号: FL-FDMS9600S
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDMS9600S

FDMS9600S概述

    FDMS9600S 双N通道PowerTrench MOSFET 产品概述

    产品简介


    FDMS9600S 是由ON Semiconductor(原Fairchild Semiconductor)设计并制造的一款高性能双N通道功率MOSFET。这款MOSFET具备出色的低导通电阻(rDS(on))特性,特别适用于同步降压转换器中的高效率要求。其主要应用于笔记本系统电源及通用负载点等场合。

    技术参数


    FDMS9600S 的技术规格如下:
    - 额定电压:VDS = 30V
    - 连续漏极电流:ID = 32A(Q1),ID = 30A(Q2)
    - 最大rDS(on):Q1 = 8.5mΩ(VGS = 10V, ID = 12A),Q2 = 5.5mΩ(VGS = 10V, ID = 16A)
    - 热阻抗:RJA = 50°C/W(单端操作),RJA = 120°C/W(双端操作)
    - 工作温度范围:-55°C至+150°C
    - 储存温度范围:-55°C至+150°C

    产品特点和优势


    1. 低导通电阻:Q1 和 Q2 具备低导通电阻,尤其在高电压下表现优异。
    2. 热效设计:采用高效的Power 56封装,热阻低,适合于高功耗应用。
    3. 优化的引脚布局:引脚设计优化,便于简单PCB设计。
    4. 符合RoHS标准:环保且易于集成到现有的生产流程中。

    应用案例和使用建议


    FDMS9600S 适用于同步降压转换器的应用场景,例如笔记本电脑系统电源和通用负载点电源。在使用过程中,需要关注其最大额定值,避免超过其耐压和电流限制。特别是在高温环境下使用时,确保散热措施到位,以保证长期稳定运行。

    兼容性和支持


    FDMS9600S 在电气特性和引脚配置上具有良好的兼容性,适合大多数常见的电源管理模块。ON Semiconductor 提供了详尽的技术文档和支持服务,包括样品申请、技术支持热线和技术论坛。

    常见问题与解决方案


    - 问题:如何选择合适的驱动电阻以实现最佳性能?
    解答:通过测试确定所需的总栅极电荷Qg,并根据MOSFET的开关速度需求选择适当的栅极电阻Rg,确保在保证性能的同时降低功耗。

    - 问题:在极端温度条件下工作时,MOSFET性能会有何变化?
    解答:可以通过查阅相关图表验证,MOSFET的rDS(on)会在高温或低温条件下有所变化,但仍在额定范围内。

    总结和推荐


    FDMS9600S 双N通道PowerTrench MOSFET 在性能上表现出色,尤其适合于需要高效能和高可靠性的应用场景。其独特的热效设计和低导通电阻使其成为同步降压转换器的理想选择。总体来说,我强烈推荐此产品用于高端电源管理和转换应用。

FDMS9600S参数

参数
FET类型 2个N沟道
最大功率耗散 2.5W
Vgs-栅源极电压 20V
Id-连续漏极电流 12A,16A
Vds-漏源极击穿电压 30V
Rds(On)-漏源导通电阻 8.5mΩ@ 12A,10V
栅极电荷 13nC@ 4.5V
Vgs(th)-栅源极阈值电压 3V@ 250µA
通道数量 2
配置
Ciss-不同 Vds 时的输入最大电容 1.705nF@15V
长*宽*高 5mm*6mm*850μm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
