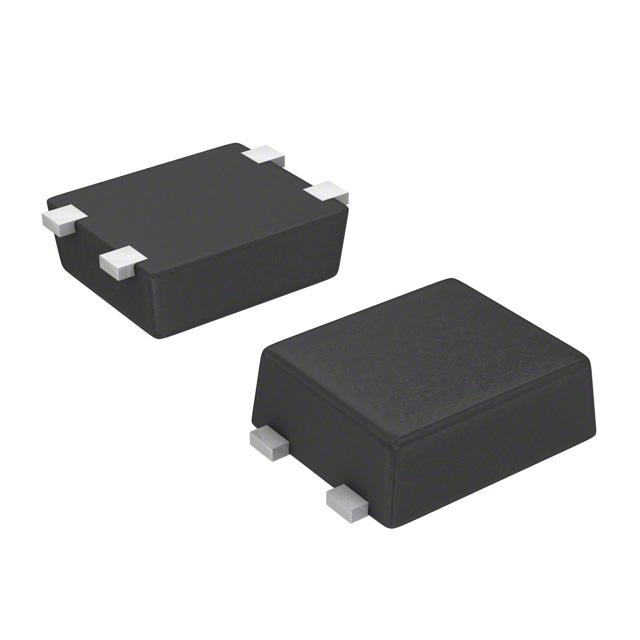

NSVF4020SG4T1G

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: NPN 400mW 2V 1μA 15V 8V 150mA SC-82FL 贴片安装 2mm(长度)*1.6mm(宽度)
供应商型号: FL-NSVF4020SG4T1G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) NSVF4020SG4T1G

NSVF4020SG4T1G概述

    NSVF4020SG4 射频晶体管技术手册

    产品简介


    NSVF4020SG4 是一款专为低噪声放大器设计的射频晶体管(RF Transistor)。它适用于卫星无线电和电视中的低噪声放大器。这款晶体管采用 MCPH4 封装,能够在高温环境下工作,因为它具有优异的散热性能。此外,NSVF4020SG4 已经通过了 AEC-Q101 认证并具备 PPAP 能力,适用于汽车应用。

    技术参数


    - 最大额定值
    - 集电极到基极电压:VCBO = 15 V
    - 集电极到发射极电压:VCEO = 8 V
    - 发射极到基极电压:VEBO = 2 V
    - 集电极电流:IC = 150 mA
    - 集电极耗散功率:PC = 400 mW
    - 操作结温和存储温度范围:Tj, Tstg = -55°C 到 +150°C
    - 电气特性
    - 在 Ta = 25°C 下:
    - 集电极截止电流:ICBO = 1.0 μA (VCB = 5 V, IE = 0 A)
    - 发射极截止电流:IEBO = 1.0 μA (VEB = 1 V, IC = 0 A)
    - 直流电流增益:hFE = 60 至 150 (VCE = 5 V, IC = 50 mA)
    - 增益带宽积:fT = 13 至 16 GHz (VCE = 5 V, IC = 50 mA)
    - 前向传输增益:|S21e|2 = 17.5 dB (VCE = 5 V, IC = 50 mA, f = 1 GHz)
    - 噪声系数:NF = 1.2 dB (VCE = 1 V, IC = 10 mA, f = 1 GHz)

    产品特点和优势


    - 低噪声使用:噪声系数 NF = 1.2 dB (f = 1 GHz),确保信号放大过程中的噪声干扰最小化。
    - 高截止频率:截止频率 fT = 16 GHz (VCE = 5 V),提供高频率下的优秀性能。
    - 高增益:增益 |S21e|2 = 17.5 dB (f = 1 GHz),保证良好的信号放大能力。
    - AEC-Q101 认证:适用于汽车领域,确保在极端环境下的稳定性和可靠性。
    - MCPH4 封装:与 SC-82FL 兼容,简化集成过程。
    - 无铅、无卤素、RoHS 合规:符合环保标准,适合广泛应用。

    应用案例和使用建议


    - 低噪声放大器:适用于卫星无线电和电视中的低噪声放大器,确保信号传输质量。
    - 使用建议:由于该晶体管具有良好的高频性能,建议在高频率应用中使用。在高频工作时,注意散热,以保持最佳性能。

    兼容性和支持


    - 兼容性:MCPH4 封装与 SC-82FL 兼容,可以轻松集成到现有系统中。
    - 支持:ON Semiconductor 提供技术支持和售后服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    - 问题1:设备工作温度范围超出极限,可能导致损坏。
    - 解决方案:请确保操作和存储温度在规定的范围内,避免设备损坏。
    - 问题2:信号传输质量不佳。
    - 解决方案:检查安装连接是否正确,确保接地良好,减少噪声干扰。

    总结和推荐


    NSVF4020SG4 是一款出色的射频晶体管,特别适用于卫星无线电和电视中的低噪声放大器。其优秀的噪声性能、高截止频率和高增益使其成为这些应用的理想选择。同时,通过 AEC-Q101 认证确保了其在汽车领域的可靠性和稳定性。总体来说,强烈推荐此产品用于需要高性能低噪声放大的应用场景。

NSVF4020SG4T1G参数

参数
VCEO-集电极-发射极最大电压 8V
晶体管类型 NPN
集电极截止电流 1μA
集电极电流 150mA
VCBO-最大集电极基极电压 15V
最大集电极发射极饱和电压 -
配置 独立式
最大功率耗散 400mW
VEBO-最大发射极基极电压 2V
不同 Ib,Ic 时的 Vce 最大饱和值 -
长*宽*高 2mm(长度)*1.6mm(宽度)
通用封装 SC-82FL
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NSVF4020SG4T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NSVF4020SG4T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR NSVF4020SG4T1G NSVF4020SG4T1G数据手册

NSVF4020SG4T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
