首页  >  产品百科  >  2SK2394-6-TB-E

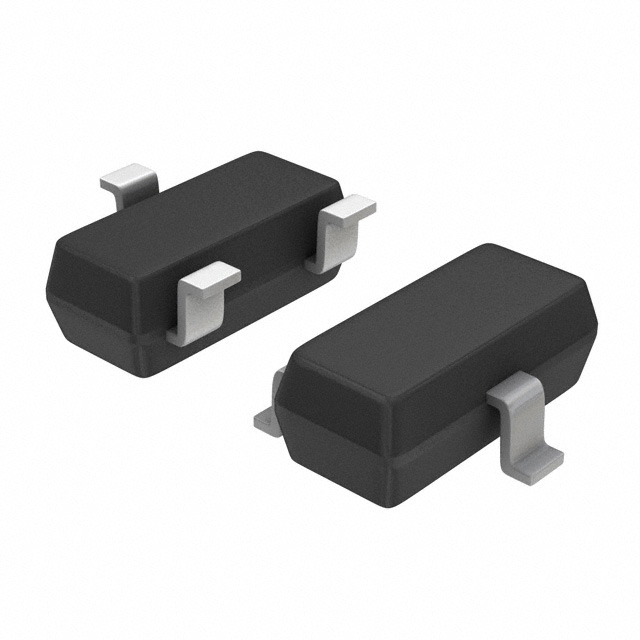

2SK2394-6-TB-E

产品分类: 结型场效应管(JFET)
厂牌: ON SEMICONDUCTOR
产品描述: 1 0.2mW 200mW 300mV@ 100µA 1个N沟道 15V 50mA 10mA 10pF@5V CP-3 贴片安装 2.9mm*1.5mm*1.1mm
供应商型号: 2SK2394-6-TB-E
供应商: 国内现货
标准整包数: 5
ON SEMICONDUCTOR 结型场效应管(JFET) 2SK2394-6-TB-E

2SK2394-6-TB-E概述

    2SK2394 N-Channel JFET技术手册解析

    1. 产品简介


    2SK2394是一款N沟道结型场效应晶体管(JFET),由Semiconductor Components Industries, LLC生产。它主要用于射频放大电路,尤其是在AM调谐器RF放大器和低噪声放大器中。该器件的主要功能是在射频信号处理中提供高效的信号放大能力。

    2. 技术参数


    以下是从技术手册中提取的关键技术参数:
    - 漏极至源极电压(VDSX):15 V
    - 栅极至漏极击穿电压(V(BR)GDS):-15 V
    - 最大漏极电流(ID):50 mA
    - 最大允许功耗(PD):200 mW
    - 噪声系数(NF):≤1.0 dB
    - 输入电容(Ciss):10 pF(@ 5 V, 1 MHz)
    - 反向转移电容(Crss):≤2.9 pF

    3. 产品特点和优势


    2SK2394具有以下几个显著的特点和优势:
    - 大转移导纳(yfs):该器件拥有较大的转移导纳,可以实现更高的增益。
    - 小输入电容(Ciss):低输入电容减少了信号损失,适合高频应用。
    - 超低噪声系数:具备出色的噪声性能,适用于对噪声敏感的应用场合。
    - 小型化封装:紧凑的设计使其能够在狭小空间内安装。
    - 无铅器件:环保特性符合RoHS标准。

    4. 应用案例和使用建议


    2SK2394常用于AM调谐器RF放大器和低噪声放大器。例如,在AM接收机中,它可以用来放大天线接收到的微弱信号。为了确保最佳性能,需要将器件的工作条件控制在推荐范围内。以下是一些建议:
    - 在射频放大电路中,要确保源极、漏极和栅极连接正确。
    - 尽量减少外部引线长度,以减少寄生电感和电容的影响。
    - 使用适当的偏置电阻来控制栅极电压,以保证器件稳定工作。

    5. 兼容性和支持


    根据手册中的信息,2SK2394采用SC-59-3封装形式,适用于多种应用。厂商提供了详细的订购信息和包装规格。对于技术支持和维护,用户可以通过官方网站或销售代表获取帮助。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及解决方案:
    - 问题:噪声系数较高
    解决方案:检查器件工作条件是否符合手册推荐范围;适当调整电路中的偏置电阻和电容。
    - 问题:漏极电流不稳定
    解决方案:确保电源电压和负载阻抗匹配,避免过载操作。

    7. 总结和推荐


    总体而言,2SK2394凭借其高增益、低噪声和小巧的封装设计,非常适合于各种射频应用,尤其是AM调谐器和低噪声放大器。该器件在设计和制造过程中采用了先进的技术,确保了其优异的性能和可靠性。因此,强烈推荐在相关应用中使用该产品。

2SK2394-6-TB-E参数

参数
Rds(On)-漏源导通电阻 -
Vds-漏源极击穿电压 15V
通道数量 1
Vgs-栅源极电压 -
FET类型 1个N沟道
配置 -
最大功率耗散 0.2mW
Id-连续漏极电流 50mA
Ciss-不同 Vds 时的输入最大电容 10pF@5V
Idss-不同Vds(Vgs=0)时的漏极电流 10mA
最大功率 200mW
Vgs(th)-栅源极阈值电压 300mV@ 100µA
击穿电压 -
长*宽*高 2.9mm*1.5mm*1.1mm
通用封装 CP-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2SK2394-6-TB-E厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

2SK2394-6-TB-E数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 结型场效应管(JFET) ON SEMICONDUCTOR 2SK2394-6-TB-E 2SK2394-6-TB-E数据手册

2SK2394-6-TB-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.656
10+ ¥ 3.0916
100+ ¥ 2.116
库存: 10137
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 23.28
