NTR5103NT1G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管, Vds=60 V, 260 mA, SOT-23封装, 表面贴装, 3引脚
供应商型号: 14M-NTR5103NT1G
供应商: 云汉优选
标准整包数: 1

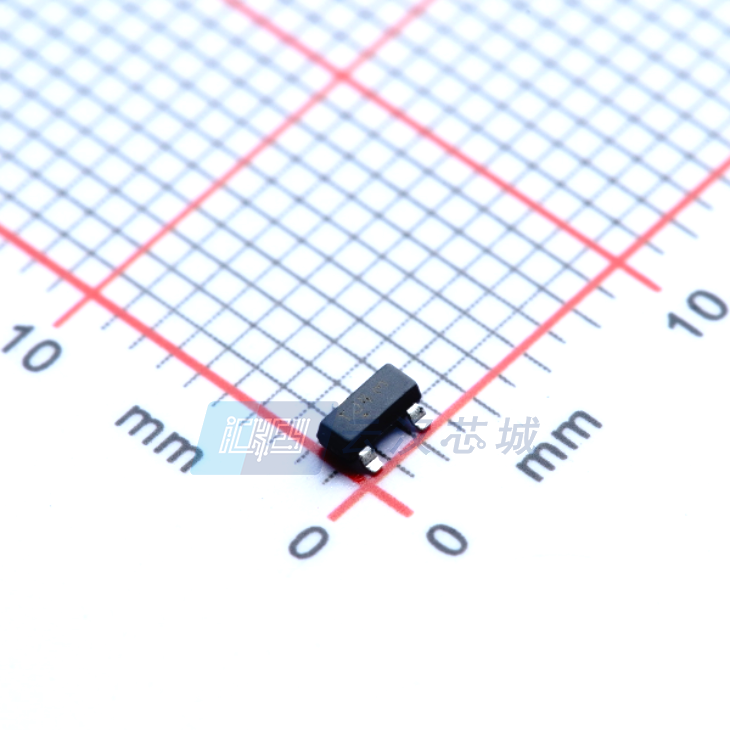

ON SEMICONDUCTOR 场效应管(MOSFET) NTR5103NT1G

NTR5103NT1G概述

    NTR5103N MOSFET 技术手册

    产品简介


    NTR5103N 是一款单通道N沟道小型信号金属氧化物半导体场效应晶体管(MOSFET),采用SOT-23封装。它适用于低侧负载开关、电平移位电路、DC-DC转换器以及便携式应用(如数码相机、个人数字助理、手机等)。该产品具有高可靠性,无铅、无卤素和无BFR,并符合RoHS标准。

    技术参数


    - 额定电压 (VDSS):60 V
    - 最大连续漏极电流 (ID):310 mA(TA = 25°C);220 mA(TA = 85°C)
    - 最大脉冲漏极电流 (IDM):1.2 A
    - 导通电阻 (RDS(on)):1.0 Ω @ 10 V,ID = 240 mA;1.4 Ω @ 4.5 V,ID = 50 mA
    - 热阻 (RJA):417 °C/W(稳态);300 °C/W(t ≤ 5 s)

    产品特点和优势


    NTR5103N 具有多项显著特点和优势:
    - 低RDS(on):具备极低的导通电阻,能够有效降低功耗,提高系统效率。
    - 小尺寸封装:SOT-23 封装不仅占用空间小,还易于焊接,适合于高密度布线需求。
    - 沟槽工艺:先进的沟槽技术提高了器件的性能和稳定性。
    - 无铅、无卤素和无BFR:确保环保,符合现代电子产品的要求。
    - RoHS 合规:完全符合环保标准。

    应用案例和使用建议


    - 低侧负载开关:该 MOSFET 非常适用于需要低侧开关的应用场景,例如电源管理模块。建议使用时注意不要超过额定电流和电压限制,以避免损坏。
    - 电平移位电路:可用于不同电压等级之间的信号转换,特别是在电池供电设备中,例如移动电话和笔记本电脑。
    - DC-DC 转换器:在DC-DC转换器中,其低RDS(on) 特点可以显著提高转换效率。
    使用建议:
    - 在使用过程中要确保器件的电压和电流不超过额定值,尤其是在高温环境下,因为过高的温度会增加功率损耗。
    - 在设计电路时,注意合理分配散热措施,避免过热导致器件失效。

    兼容性和支持


    NTR5103N 与同类器件具有良好的兼容性,适合多种应用。制造商提供详细的文档和在线支持,帮助用户更好地理解和使用该产品。建议用户访问官方网站获取更多资料和技术支持。

    常见问题与解决方案


    - 问题:过载时是否会烧毁?
    - 解决方案:在设计电路时要注意电流和电压限制,如果超过额定值,器件可能损坏。
    - 问题:如何判断器件是否损坏?
    - 解决方案:可以通过测量RDS(on)或检查外观是否有明显的物理损伤来判断。
    - 问题:如何提高散热效果?
    - 解决方案:可以使用散热片或者添加风扇等方式来提高散热效果,同时保证PCB板上的铜层面积足够大。

    总结和推荐


    NTR5103N MOSFET 是一款高性能的小型信号器件,非常适合用于便携式设备和电力管理系统。它的低RDS(on)、高可靠性以及环保特性使其在市场上具备较强的竞争优势。尽管其初始成本可能略高于其他同类产品,但其优异的性能和环保特性使其成为长期使用和开发的理想选择。
    总体而言,NTR5103N 是一款值得推荐的产品,特别是对于需要高性能、高可靠性的应用场合。

NTR5103NT1G参数

参数
FET类型 1个N沟道
栅极电荷 0.81nC@ 5 V
Vds-漏源极击穿电压 60V
Vgs(th)-栅源极阈值电压 2.6V@ 250µA
Id-连续漏极电流 260mA
通道数量 1
Vgs-栅源极电压 30V
最大功率耗散 300mW(Ta)
配置 独立式
Rds(On)-漏源导通电阻 2.5Ω@ 240mA,10V
Ciss-不同 Vds 时的输入最大电容 40pF@25V
长*宽*高 2.9mm*1.3mm*1mm
通用封装 SOT-23-3,TO-236
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NTR5103NT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTR5103NT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTR5103NT1G NTR5103NT1G数据手册

NTR5103NT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.2464
10+ ¥ 0.2423
30+ ¥ 0.1917
100+ ¥ 0.1615
300+ ¥ 0.1478
3000+ ¥ 0.1369
库存: 6738
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.24
