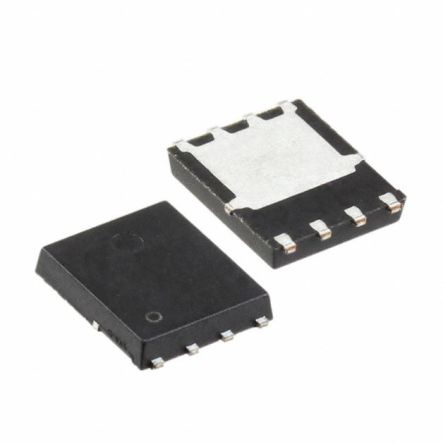

NTMTS001N06CTXG

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管, Vds=60 V, 376 A, 电源 88封装, 表面贴装, 8引脚
供应商型号: FL-NTMTS001N06CTXG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTMTS001N06CTXG

NTMTS001N06CTXG概述


    产品简介


    NTMTS001N06C是一款由ON Semiconductor公司生产的高性能功率MOSFET(金属氧化物半导体场效应晶体管)。它具有60V的耐压等级,0.91毫欧姆的导通电阻(RDS(on)),最大连续漏极电流可达376A,适用于多种电源管理和控制应用。该产品体积小巧,采用紧凑设计,非常适合空间有限的应用场景。

    技术参数


    - 最大额定值:
    - 漏源电压 (VDSS):60V
    - 栅源电压 (VGS):±20V
    - 连续漏极电流 (ID):266A(TC=100°C)
    - 最大功率耗散 (PD):122W(TC=100°C)
    - 脉冲漏极电流 (IDM):900A(TA=25°C)
    - 工作温度范围:-55°C至+175°C
    - 热阻 (RJA):30.10°C/W(稳态)
    - 电气特性:
    - 击穿电压 (V(BR)DSS):60V(ID=250μA)
    - 导通电阻 (RDS(on)):0.77毫欧姆 @ 10V,ID=50A
    - 总栅电荷 (QG(TOT)):113nC
    - 开关时间:
    - 开启延迟时间 (td(ON)):27.4ns
    - 上升时间 (tr):21.4ns
    - 关闭延迟时间 (td(OFF)):58.3ns
    - 下降时间 (tf):14.5ns

    产品特点和优势


    NTMTS001N06C具备多个显著特点:
    - 小封装尺寸:8x8mm的小型化设计,适合紧凑的设计要求。
    - 低导通电阻:0.91毫欧姆的导通电阻有助于减少传导损耗。
    - 低栅电荷和电容:有助于减少驱动损耗,提高效率。
    - 环保特性:无铅、无卤素和无BFR,符合RoHS标准。
    这些特性使得NTMTS001N06C在电池供电设备、无人机、材料处理、电池管理系统等领域具有强大的市场竞争力。

    应用案例和使用建议


    NTMTS001N06C广泛应用于以下领域:
    - 电动工具和电池供电真空吸尘器
    - 无人机和材料搬运设备
    - 电池管理系统和家庭自动化
    使用建议:
    - 在高温环境下使用时,需要特别注意散热措施以确保安全运行。
    - 针对高电流需求的应用,建议配合适当的散热装置,如散热片或风扇。
    - 在高速开关的应用中,应注意驱动电路的设计,以减少开关损耗。

    兼容性和支持


    NTMTS001N06C与其他电子元件具有良好的兼容性,可以轻松集成到现有的系统中。ON Semiconductor提供详尽的技术支持和维护服务,包括详细的电气特性和热特性资料,以帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    常见问题:
    1. 导通电阻过高
    - 解决方案:检查是否有足够的栅极驱动电压。确保栅极电压达到推荐水平(10V)。
    2. 过热保护
    - 解决方案:增加散热装置,如散热片或风扇,确保工作温度不超出最大限制。
    3. 开关损耗高
    - 解决方案:选择合适的栅极电阻值,降低栅极电容的影响。推荐的栅极电阻值为1.5Ω。

    总结和推荐


    NTMTS001N06C是一款非常出色的功率MOSFET,凭借其紧凑的设计、低导通电阻和环保特性,非常适合现代高效能电源管理应用。其广泛的应用领域和优异的性能表现使其在市场上具有很强的竞争优势。我们强烈推荐该产品用于需要高可靠性和高性能的应用场景。
    总的来说,NTMTS001N06C不仅满足了紧凑设计的需求,还提供了卓越的电气特性和良好的可靠性,是市场上值得信赖的选择。

NTMTS001N06CTXG参数

参数
Ciss-不同 Vds 时的输入最大电容 8.705nF@30V
Rds(On)-漏源导通电阻 910μΩ@ 50A,10V
Vgs(th)-栅源极阈值电压 4V@ 250µA
最大功率耗散 5W(Ta),244W(Tc)
Vgs-栅源极电压 20V
栅极电荷 113nC@ 10V
FET类型 1个N沟道
Vds-漏源极击穿电压 60V
通道数量 1
Id-连续漏极电流 53.7A,376A
配置 独立式
长*宽*高 8.1mm(长度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售

NTMTS001N06CTXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTMTS001N06CTXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTMTS001N06CTXG NTMTS001N06CTXG数据手册

NTMTS001N06CTXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
