FDMS3D5N08LC

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.5V@ 250µA 1个N沟道 3.5mΩ@ 45A,10V QFN 贴片安装
供应商型号: CY-FDMS3D5N08LC
供应商: Avnet
标准整包数: 1

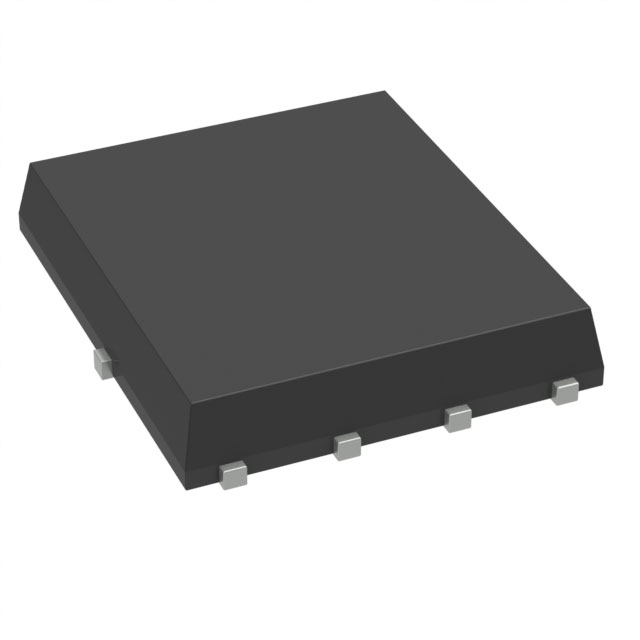

ON SEMICONDUCTOR 场效应管(MOSFET) FDMS3D5N08LC

FDMS3D5N08LC概述


    产品简介


    产品类型及主要功能
    FDMS3D5N08LC 是一种N沟道屏蔽栅MOSFET,采用ON Semiconductor的先进POWERTRENCH®工艺制造。它结合了Shielded Gate技术,旨在减少导通电阻并保持卓越的开关性能,同时具有最佳软体二极管特性。
    应用领域
    这款产品广泛应用于多种领域,包括但不限于:
    - 直流到直流(DC-DC)变换器的主要功率MOSFET
    - 在DC-DC和AC-DC转换器中的同步整流器
    - 驱动电机
    - 太阳能系统

    技术参数


    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VDS | 80 | V |
    | VGS ±20 V |
    | ID(连续) | TC=25°C 136 A |
    TC=100°C 86 | A |
    TA=25°C 19 | A |
    | EAS | 486 | mJ |
    | PD | TC=25°C 125 | W |
    | TJ/TSTG -55 150 | °C |

    产品特点和优势


    - Shielded Gate MOSFET技术:显著提高开关效率,降低损耗。
    - 低导通电阻:典型值为3.5mΩ,最大值为5.1mΩ。
    - 50%更低的反向恢复电荷(Qrr):有效降低切换噪声和电磁干扰(EMI)。
    - ROHS合规性:符合环保标准。
    - 坚固封装设计:达到MSL1等级。

    应用案例和使用建议


    - 直流到直流(DC-DC)变换器:在高功率密度的设计中,推荐使用这款MOSFET作为主功率MOSFET,因为它能够在宽温度范围内提供稳定的性能。
    - 同步整流器:在DC-DC和AC-DC转换器中使用时,建议根据具体应用选择适当的门极驱动电路,以确保高效切换。

    兼容性和支持


    - 该产品采用了行业标准的PQFN8 5×6封装,方便与其他兼容的PCB设计进行集成。
    - 厂商提供了详尽的技术支持,包括热线电话和电子邮件支持,以便用户解决在应用过程中遇到的问题。

    常见问题与解决方案


    1. Q:如何判断产品是否达到预期性能?
    - A:可以通过查看电气特性表中的“Normalized On-Resistance”和“Drain to Source Diode Forward Voltage”来验证。如果这些指标在指定的工作条件下满足要求,则表明产品性能良好。
    2. Q:如何正确安装产品?
    - A:参照产品手册中的机械布局图进行安装,确保引脚与电路板上的焊盘正确对齐。务必遵循正确的焊接流程,避免过高的热应力。

    总结和推荐


    总体而言,FDMS3D5N08LC是一款高性能的N沟道MOSFET,特别适合需要高效能和高可靠性应用的场合。其卓越的性能指标和广泛的适用范围使其在市场上具备很强的竞争优势。因此,强烈推荐在各种功率应用中考虑使用该产品。

FDMS3D5N08LC参数

参数
最大功率耗散 -
通道数量 -
Vgs(th)-栅源极阈值电压 2.5V@ 250µA
配置 -
Rds(On)-漏源导通电阻 3.5mΩ@ 45A,10V
Ciss-不同 Vds 时的输入最大电容 -
Vgs-栅源极电压 -
FET类型 1个N沟道
栅极电荷 -
Vds-漏源极击穿电压 -
Id-连续漏极电流 -
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FDMS3D5N08LC厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMS3D5N08LC数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMS3D5N08LC FDMS3D5N08LC数据手册

FDMS3D5N08LC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.4524 ¥ 12.3837
100+ $ 1.4263 ¥ 12.2732
300+ $ 1.4132 ¥ 12.1626
500+ $ 1.4001 ¥ 12.052
1000+ $ 1.3609 ¥ 11.4992
5000+ $ 1.3609 ¥ 11.4992
库存: 1370
起订量: 81 增量: 1
交货地:
最小起订量为:50
合计: ¥ 619.18
