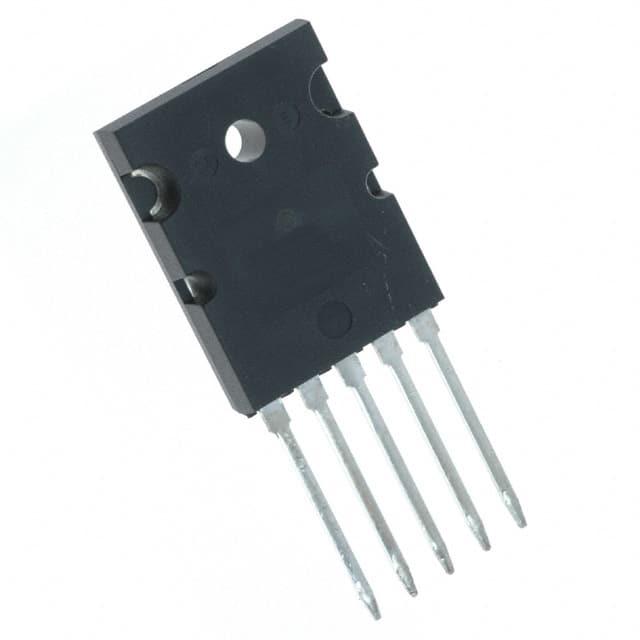

NJL4281DG

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: NPN + Diode (Isolated) 230W 5V 100μA 350V 350V 15A TO-264 通孔安装 19.89mm*4.89mm*25.98mm
供应商型号: Q-NJL4281DG
供应商: 期货订购
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) NJL4281DG

NJL4281DG概述

    NJL4281D/NJL4302D:热追踪互补晶体管

    1. 产品简介


    NJL4281D (NPN) 和 NJL4302D (PNP) 是来自半导体组件工业有限公司(Semiconductor Components Industries, LLC)的一对热追踪互补晶体管。它们是专为音频放大器应用设计的,可以显著改善动态温度响应并消除热平衡延迟时间。这些晶体管还可以作为其他应用中的晶体管芯片保护装置。这一系列器件特别适用于高端消费电子产品及专业音频放大器的应用,例如家庭音响、剧院和体育馆音效系统等。

    2. 技术参数


    | 参数名称 | 最小值 | 最大值 | 单位 |
    ||
    | 集电极-发射极电压 | 350 | - | Vdc |
    | 集电极-基极电压 | 350 | - | Vdc |
    | 发射极-基极电压 | 5 | - | Vdc |
    | 集电极电流(连续) | 15 | - | Adc |
    | 基极电流(连续) | 1.5 | - | Adc |
    | 总功率耗散(TC = 25°C)| 230 | - | W |
    | 热阻(结到壳) | 0.54 | - | °C/W |

    3. 产品特点和优势


    - 热匹配偏置二极管:确保两个晶体管之间精确的热匹配。
    - 瞬态热偏置跟踪:迅速适应温度变化,提供即时的热补偿。
    - 绝对热完整性:确保在高温下的稳定性能。
    - 高安全操作区域:增强的安全工作范围使得器件更可靠。
    - 无铅封装:环保且适合多种应用需求。

    4. 应用案例和使用建议


    应用案例:这些晶体管广泛应用于高端家用音响设备和专业音响系统,例如家庭放大器、收音机以及电影院和体育馆的公共广播系统。这些设备需要出色的音质和稳定的工作性能。
    使用建议:在选择合适的工作条件时,应注意电源电压和负载特性,以确保晶体管能发挥最佳性能。根据负载要求,正确设定基极电阻,确保有足够的驱动电流,从而达到预期的性能。

    5. 兼容性和支持


    这些器件具有良好的兼容性,适用于多种电路设计。制造商提供了详尽的技术支持文档和售后服务,有助于解决用户可能遇到的问题。更多关于无铅封装和焊接细节的信息可以在《焊接和安装技术参考手册》中找到。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查电源电压和连接是否正确 |
    | 设备过热 | 确保适当的散热措施,检查冷却系统 |
    | 设备性能不稳定 | 检查负载和电路配置,确保合适的基极驱动电流 |

    7. 总结和推荐


    综上所述,NJL4281D/NJL4302D 系列互补晶体管在高精度和可靠性方面表现出色,特别适用于音频放大器和其他高要求的应用场合。对于追求卓越音质和稳定性能的设计者来说,这款晶体管是一个理想的选择。总体而言,我强烈推荐这一产品用于高端音响设备和相关领域的应用。

NJL4281DG参数

参数
晶体管类型 NPN + Diode (Isolated)
配置 独立式
集电极电流 15A
最大集电极发射极饱和电压 1V@ 800mA,8A
VCEO-集电极-发射极最大电压 350V
VCBO-最大集电极基极电压 350V
集电极截止电流 100μA
VEBO-最大发射极基极电压 5V
最大功率耗散 230W
不同 Ib,Ic 时的 Vce 最大饱和值 -
长*宽*高 19.89mm*4.89mm*25.98mm
通用封装 TO-264
安装方式 通孔安装
零件状态 停产
包装方式 管装
