RS1MFA

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 1KV 30A 500ns 5μA 800mA 独立式 SOD-123FA 贴片安装
供应商型号: FL-RS1MFA
供应商: 海外现货
标准整包数: 1

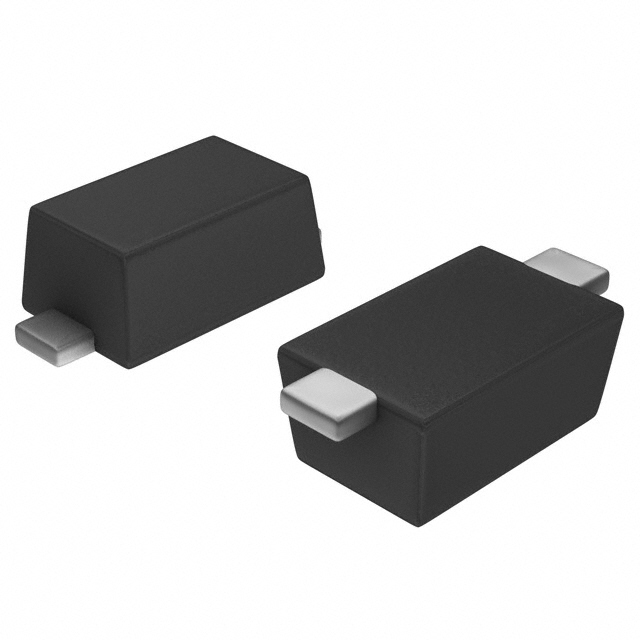

ON SEMICONDUCTOR 整流二极管/整流桥 RS1MFA

RS1MFA概述

    表面贴装快恢复整流器技术手册

    产品简介


    表面贴装快恢复整流器(RS1AFA,NRVHPRS1AFA系列)是专为高效率和快速切换设计的电子元器件。这些整流器适用于多种应用领域,如电源转换、开关模式电源和通信设备等,确保系统的高效运行和可靠性能。

    技术参数


    - 最大重复峰值反向电压(VRRM): 50 V 至 1000 V
    - 交流峰值反向电压(VRMS): 35 V 至 700 V
    - 直流阻断电压(VR): 50 V 至 1000 V
    - 平均正向整流电流(IF(AV)): 0.8 A
    - 峰值正向浪涌电流(IFSM): 30 A
    - 工作结温范围(TJ): -55°C 至 +150°C
    - 存储温度范围(TSTG): -55°C 至 +150°C
    - 瞬态正向电压(VF): 最大1.3 V(在0.8 A电流下)
    - 反向漏电流(IR): 5 µA (TJ = 25°C),50 µA (TJ = 125°C)
    - 结电容(CJ): 10 pF (在4 V, 1 MHz条件下)
    - 反向恢复时间(Trr):
    - RS1AFA, RS1BFA, RS1DFA: 150 ns
    - RS1GFA, RS1JFA: 250 ns
    - RS1KFA, RS1MFA: 500 ns

    产品特点和优势


    - 玻璃钝化芯片结点:提高可靠性和耐用性。
    - 高速开关:实现高效率运行。
    - 高浪涌容量:承受高电流冲击的能力强。
    - 低正向压降:最小正向压降仅为1.3 V,有助于降低能耗。
    - UL可燃性等级94V-0:安全等级高。
    - 符合RoHS标准和无卤素模塑化合物:环保且易于回收。
    - 工业级AEC-Q101标准认证:适用于汽车及其他苛刻环境的应用。
    - 汽车和特殊应用前缀(NRVHP):针对独特需求提供定制化服务。

    应用案例和使用建议


    - 电源转换器:在高频电源转换器中,利用其高速开关特性,实现高效的能量转换。
    - 通讯设备:适用于手机充电器、适配器等设备,以保证稳定可靠的输出。
    - 工业设备:如电机驱动、传感器网络等,可在恶劣环境中稳定工作。
    使用建议:
    - 在使用时,建议充分考虑其反向恢复时间和正向压降,合理配置负载和散热设计。
    - 注意反向电压不要超过额定值,避免损坏。

    兼容性和支持


    - 包装方式:SOD-123FA 封装,带状包装。
    - 与其他设备的兼容性:这些整流器广泛适用于各种主流的电路板设计。
    - 技术支持:获取详细技术文档和应用指南,可在[官方网站](www.onsemi.com)上查询。支持热线电话和电子邮件均可获取专业咨询。

    常见问题与解决方案


    1. 如何确保正确安装?
    - 确认型号及方向,检查封装是否正确无损。
    2. 正向电压过高怎么办?
    - 检查电路是否处于规定的工作条件下,必要时调整负载。
    3. 温度超出工作范围怎么办?
    - 使用适当的散热措施,确保环境温度不超过限制。

    总结和推荐


    综上所述,RS1AFA和NRVHPRS1AFA系列快恢复整流器凭借其高性能、高可靠性、广泛适用性等特点,在众多应用中表现出色。这些产品非常适合需要高效率、快速响应的应用场合,是值得推荐的选择。建议在具体应用中根据具体参数选择合适的产品,并遵循制造商的指导进行安装和调试。

RS1MFA参数

参数
Vr-反向电压 1KV
反向恢复时间 500ns
正向浪涌电流 30A
配置 独立式
If - 正向电流 800mA
Ir - 反向电流 5μA
2.9mm(Max)
1.9mm(Max)
1.43mm(Max)
通用封装 SOD-123FA
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RS1MFA厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

RS1MFA数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR RS1MFA RS1MFA数据手册

RS1MFA封装设计

查看详情并下载
Symbol
Footprint
3D Model
