FDBL9406-F085T6

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 4.3W(Ta),136.4W(Tc) 20V,16V 3.5V@ 190µA 75nC@ 10 V 1个N沟道 40V 1.21mΩ@ 50A,10V 4.96nF@25V HPSOF-8 贴片安装
供应商型号: 3588815
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDBL9406-F085T6

FDBL9406-F085T6概述

    FDBL9406-F085T6 MOSFET 技术手册解析

    产品简介

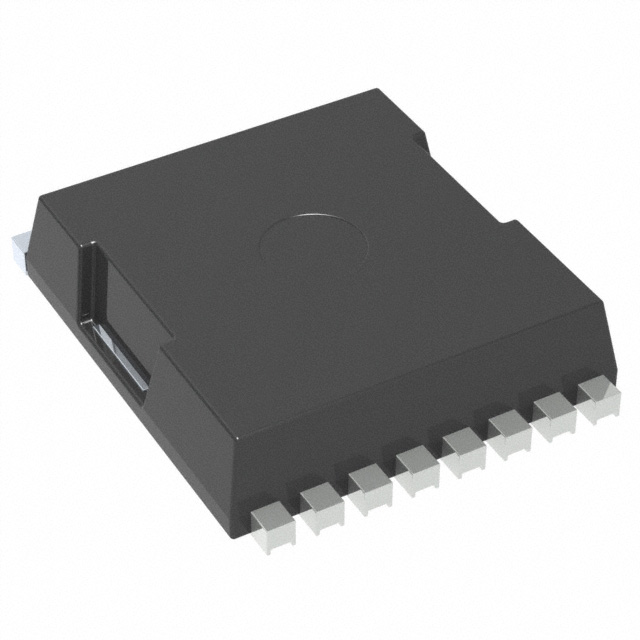

    FDBL9406-F085T6 是一种单通道 N 沟道 MOSFET(金属氧化物半导体场效应晶体管),采用 TOLL 封装。这种 MOSFET 主要应用于需要低导通电阻和高效驱动的应用场景,例如电源管理、电动车辆驱动系统和工业自动化设备中。

    技术参数


    - 最大额定值
    - 漏极-源极电压 \(V{DSS}\): 40 V
    - 栅极-源极电压 \(V{GS}\): \(\pm20/-16\) V
    - 连续漏极电流 (TJ = 25°C): 240 A
    - 功率耗散 (TJ = 25°C): 136.4 W
    - 瞬态漏极电流 (TJ = 25°C): 2817 A
    - 存储温度范围: \(-55\)°C 到 \(+175\)°C
    - 电气特性
    - 导通电阻 \(R{DS(on)}\): \(1.1 - 1.21\) mΩ(在 \(V{GS} = 10\) V 和 \(ID = 50\) A 条件下)
    - 输入电容 \(C{iss}\): 4960 pF
    - 输出电容 \(C{oss}\): 2800 pF
    - 门电荷 \(Q{G(tot)}\): 75 nC

    产品特点和优势


    - 低导通电阻:提供极低的 \(R{DS(on)}\),有助于减少传导损耗。
    - 低门极电荷:低 \(Q{G}\),减小驱动损耗,有利于提高效率。
    - 低噪声和电磁干扰:有助于降低开关过程中的噪声和电磁干扰。
    - 环境友好:无铅、无卤素/溴化阻燃剂,符合RoHS标准。

    应用案例和使用建议


    FDBL9406-F085T6 MOSFET 在电力转换和控制电路中表现出色,尤其是在需要高效率、低损耗的场合。例如,在电动车充电站中作为高效率的开关元件,或在工业电源转换器中作为关键部件。
    使用建议:
    - 确保门极驱动信号具有足够的幅度和稳定性,以确保可靠的开关操作。
    - 在高温环境下使用时,注意散热设计,以避免过热导致性能下降。

    兼容性和支持


    FDBL9406-F085T6 MOSFET 具有广泛的兼容性,可与其他同类标准接口和驱动器配合使用。Semiconductor Components Industries, LLC 提供了详尽的技术文档和支持服务,确保用户能够顺利部署和使用该产品。

    常见问题与解决方案


    - 问题: 高温下器件性能下降?
    - 解决方法: 加强散热措施,如加装散热片或改进散热设计。
    - 问题: 开关频率不稳定?
    - 解决方法: 检查门极驱动电路,确保驱动信号稳定且频率适宜。


    总结和推荐


    FDBL9406-F085T6 MOSFET 具备高效率、低损耗和良好的环境适应性,适用于多种高压高电流应用场景。结合其优秀的热管理和低功耗特性,这款 MOSFET 可显著提升系统的整体性能和可靠性。因此,强烈推荐在相关应用中使用该产品。
    以上是 FDBL9406-F085T6 MOSFET 的详细解析,希望能为您的选型和使用提供有力的支持。

FDBL9406-F085T6参数

参数
Id-连续漏极电流 -
Vds-漏源极击穿电压 40V
配置 -
Ciss-不同 Vds 时的输入最大电容 4.96nF@25V
Vgs(th)-栅源极阈值电压 3.5V@ 190µA
Rds(On)-漏源导通电阻 1.21mΩ@ 50A,10V
通道数量 -
最大功率耗散 4.3W(Ta),136.4W(Tc)
Vgs-栅源极电压 20V,16V
FET类型 1个N沟道
栅极电荷 75nC@ 10 V
通用封装 HPSOF-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDBL9406-F085T6厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDBL9406-F085T6数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDBL9406-F085T6 FDBL9406-F085T6数据手册
