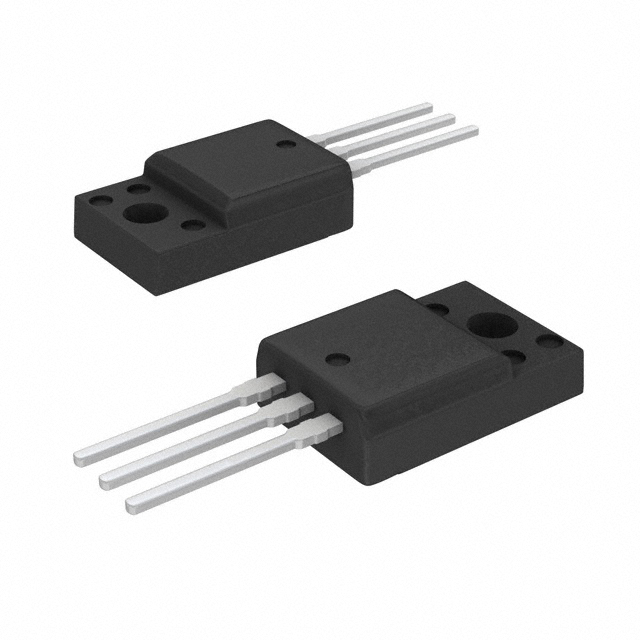

FCPF20N60

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 39W(Tc) 30V 5V@ 250µA 98nC@ 10 V 1个N沟道 600V 190mΩ@ 10A,10V 20A 3.08nF@25V TO-220F-3 通孔安装 10.16mm*4.7mm*19.1mm
供应商型号: AV-S-FCPF20N60
供应商: Avnet
标准整包数: 50
ON SEMICONDUCTOR 场效应管(MOSFET) FCPF20N60

FCPF20N60概述

    FCP20N60 / FCPF20N60 N-Channel SuperFET MOSFET 技术手册解析

    1. 产品简介


    产品类型: FCP20N60 和 FCPF20N60 均为N通道超级结(SJ)MOSFET,属于ON Semiconductor的产品系列。
    主要功能: 具备低导通电阻(RDS(on))、超低门极电荷(Qg)以及优越的开关性能。
    应用领域: 广泛应用于太阳能逆变器、AC-DC电源供应器、FPD电视电源、ATX电源及工业电源等领域。

    2. 技术参数


    | 参数 | FCP20N60 | FCPF20N60 |
    |
    | 栅源电压 | ± 30 V | ± 30 V |
    | 漏源电压 | 600 V | 600 V |
    | 最大持续漏电流 | 20 A | 20 A |
    | 单脉冲雪崩能量 | 690 mJ | 690 mJ |
    | 雪崩电流 | 20 A | 20 A |
    | 复合雪崩能量 | 20.8 mJ | 20.8 mJ |
    | 动态电容 | 165 pF | 165 pF |
    | 有效输出电容 | 165 pF | 165 pF |
    | 总栅电荷 | 75 nC | 75 nC |
    | 节点到外壳热阻 | 0.6 °C/W | 3.2 °C/W |
    | 节点到环境热阻 | 62.5 °C/W | 62.5 °C/W |

    3. 产品特点和优势


    - 低导通电阻: 最小值为150 mΩ,适用于高效率功率转换应用。
    - 超低门极电荷: 典型值为75 nC,提高开关速度并降低功耗。
    - 优秀的开关性能: 通过降低开关损耗,提升了整体系统效率。
    - 出色的雪崩耐受能力: 经过100%的雪崩测试,确保在恶劣环境下的可靠性。

    4. 应用案例和使用建议


    - 太阳能逆变器: 利用其高效和快速响应的特点,在光伏系统中发挥重要作用。
    - AC-DC电源供应器: 在开关电源设计中可以显著降低能量损失。
    - 建议: 确保良好的散热设计,以维持器件的工作温度在安全范围内。此外,注意控制门极电压以避免过高电压导致损坏。

    5. 兼容性和支持


    - 兼容性: 与其他标准TO-220封装设备兼容,方便安装与替换。
    - 支持: 通过ON Semiconductor的技术支持团队获取相关帮助,确保产品正常运行。

    6. 常见问题与解决方案


    - 问题: 高温环境下工作不稳定
    解决方案: 采用外部冷却措施,如散热片或强制风冷。
    - 问题: 门极电压波动
    解决方案: 使用稳定可靠的门极驱动器,保持电压稳定。

    7. 总结和推荐


    FCP20N60 和 FCPF20N60 是市场上高性能的N通道超级结MOSFET,具备出色的导通性能和开关性能,广泛适用于各种高效率电力转换应用。对于追求高性能和可靠性的工程师来说,这是最佳的选择之一。强烈推荐给需要高效能MOSFET的应用场景。

FCPF20N60参数

参数
Ciss-不同 Vds 时的输入最大电容 3.08nF@25V
配置 独立式
Id-连续漏极电流 20A
通道数量 1
Vds-漏源极击穿电压 600V
最大功率耗散 39W(Tc)
栅极电荷 98nC@ 10 V
Vgs(th)-栅源极阈值电压 5V@ 250µA
Rds(On)-漏源导通电阻 190mΩ@ 10A,10V
FET类型 1个N沟道
Vgs-栅源极电压 30V
长*宽*高 10.16mm*4.7mm*19.1mm
通用封装 TO-220F-3
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 管装

FCPF20N60厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FCPF20N60数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FCPF20N60 FCPF20N60数据手册

FCPF20N60封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.3585 ¥ 38.5727
100+ $ 3.933 ¥ 34.807
200+ $ 3.021 ¥ 26.7359
350+ $ 2.8194 ¥ 24.9517
650+ $ 2.6862 ¥ 23.7729
1250+ $ 2.4531 ¥ 21.7099
2250+ $ 2.3754 ¥ 21.0223
库存: 400
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 1928.63
