首页  >  产品百科  >  FDMS8320L

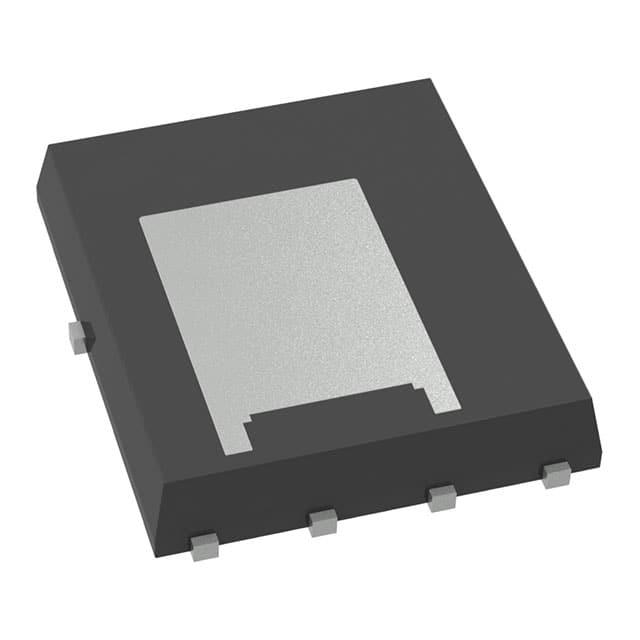

FDMS8320L

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 PowerTrench系列, Vds=40 V, 100 A,238 A, PQFN8封装, 表面贴装, 8引脚
供应商型号: FL-FDMS8320L
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDMS8320L

FDMS8320L概述

    FDMS8320L N-Channel PowerTrench® MOSFET 技术手册解析

    1. 产品简介


    FDMS8320L 是一款由 ON Semiconductor 制造的 N-Channel PowerTrench® MOSFET(金属氧化物半导体场效应晶体管)。这款 MOSFET 主要设计用于提高直流到直流转换器的整体效率,并减少开关节点振铃现象。它广泛应用于同步整流、DC-DC 转换以及负载切换等领域。

    2. 技术参数


    - 额定电压 (VDS):40 V
    - 最大连续漏极电流 (ID):248 A @ 25 °C,157 A @ 100 °C
    - 最大漏源导通电阻 (rDS(on)):
    - 1.1 mΩ @ 10 V,32 A
    - 1.5 mΩ @ 4.5 V,27 A
    - 热阻 (RθJC):1.2 °C/W
    - 栅源泄漏电流 (IGSS):±20 V @ 100 nA
    - 最大脉冲漏极电流 (IPUL):943 A
    - 单脉冲雪崩能量 (EAS):264 mJ

    3. 产品特点和优势


    - 低导通电阻:1.1 mΩ @ 10 V 和 32 A 的条件下,最大限度地减少了功率损耗。
    - 快速开关速度:具有高能效的设计,适合高频应用。
    - 软恢复二极管技术:有助于改善反向恢复特性,减少噪声。
    - MSL1 级封装设计:确保长期可靠运行。
    - 符合 RoHS 标准:无铅,环保友好。

    4. 应用案例和使用建议


    - 同步整流:适用于电源适配器、服务器电源模块等场合。
    - DC-DC 转换:用于笔记本电脑、移动设备充电器等领域。
    - 负载切换:如电源管理系统中的负载切换,可以有效减少系统能耗。
    使用建议:
    - 在高温环境下工作时,注意监测热管理,避免过热。
    - 选择合适的栅极电阻以控制栅极电荷量,从而优化开关时间。

    5. 兼容性和支持


    FDMS8320L 支持与其他标准电子元器件的兼容。ON Semiconductor 提供详细的技术文档和支持,包括在线资源、技术支持热线和现场服务。

    6. 常见问题与解决方案


    - 问题:如何测试该 MOSFET 的耐久性?
    - 解决方案:参照手册中提供的单脉冲雪崩能量测试条件进行测试,确保 MOSFET 可以承受预期的最大瞬态电流。

    - 问题:如何优化 MOSFET 的散热性能?
    - 解决方案:采用大面积铜散热板,增加散热面积,同时优化 PCB 设计以降低热阻。

    7. 总结和推荐


    FDMS8320L N-Channel PowerTrench® MOSFET 集成了高性能、高可靠性和易用性的特点,是众多电力电子应用的理想选择。特别是在需要高效率和低损耗的应用中,它的表现尤为出色。因此,我们强烈推荐这一产品给需要高性能 MOSFET 的工程师和设计师。

FDMS8320L参数

参数
配置 独立式
Rds(On)-漏源导通电阻 1.1mΩ@ 32A,10V
Ciss-不同 Vds 时的输入最大电容 11.11nF@20V
Vgs(th)-栅源极阈值电压 3V@ 250µA
Vds-漏源极击穿电压 40V
Vgs-栅源极电压 20V
通道数量 1
最大功率耗散 2.5W(Ta),104W(Tc)
FET类型 1个N沟道
栅极电荷 170nC@ 10 V
Id-连续漏极电流 36A,100A
长*宽*高 6mm*5mm*1.1mm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

FDMS8320L厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMS8320L数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMS8320L FDMS8320L数据手册

FDMS8320L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0309 ¥ 8.7314
库存: 3000
起订量: 578 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.73
