FGHL75T65MQDTL4

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: onsemi IGBT, 最大 650 V, 最大 80 A
供应商型号: 3929770
供应商: 海外现货
标准整包数: 1

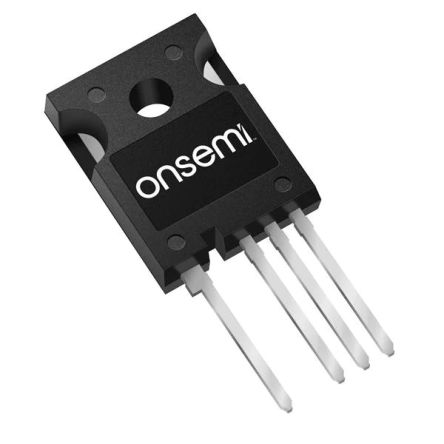

ON SEMICONDUCTOR IGBT单管 FGHL75T65MQDTL4

FGHL75T65MQDTL4概述


    产品简介


    FGHL75T65MQDTL4 是一款采用第四代现场停止沟槽技术的IGBT(绝缘栅双极型晶体管),由半导体组件工业公司生产。这款IGBT特别适用于太阳能逆变器、不间断电源系统(UPS)、储能系统(ESS)、功率因数校正(PFC)和转换器等领域。其最大额定电压为650V,连续电流能力高达75A,在典型应用中能够提供稳定可靠的电力传输和控制。

    技术参数


    - 最大结温:TJ = 175°C
    - 最大漏源电压:VCES = 650V
    - 最大集电极电流:IC = 75A(在TC=25°C时)
    - 脉冲集电极电流:ILM = 300A
    - 最大二极管正向电流:IF = 75A(在TC=25°C时)
    - 最大功耗:PD = 188W(在TC=100°C时)
    - 热阻:RθJC(IGBT)= 0.40°C/W,RθJC(二极管)= 0.60°C/W,RθJA = 40°C/W
    - 关断时间延迟:td(off) = 190ns(在25°C时)
    - 导通电压饱和值:VCE(sat) = 1.45V(在IC=75A,TJ=25°C时)

    产品特点和优势


    - 正温度系数:确保并联运行时的稳定性。
    - 低导通损耗:饱和电压低至1.45V,保证高效能输出。
    - 紧参数分布:提高可靠性和一致性。
    - 高可靠性:100%测试通过ILM标准,RoHS合规,无卤素设计。
    - 增强开关性能:平滑且优化的开关过程,显著降低动态损耗。

    应用案例和使用建议


    应用案例:在太阳能逆变器系统中,该IGBT用于转换太阳能电池板产生的直流电为交流电;在储能系统中,IGBT作为关键的双向能量流动控制器。
    使用建议:
    1. 散热管理:确保良好的热管理系统,如使用散热片和风扇,以维持结温在安全范围内。
    2. 驱动电路设计:采用适当的栅极电阻和驱动电压来优化开关时间和效率。
    3. 过压保护:配置合适的过压保护装置以防止IGBT因瞬态过压而损坏。

    兼容性和支持


    该产品与大多数现有的电子控制系统具有良好的兼容性,可广泛应用于各种电力电子应用中。半导体组件工业公司提供详尽的技术文档和支持服务,确保客户在使用过程中获得最佳体验。此外,公司还提供专业的售后和技术支持,帮助解决潜在问题。

    常见问题与解决方案


    1. 问题:IGBT频繁出现过热现象。
    解决方案:检查并优化系统的散热设计,确保散热路径畅通。
    2. 问题:IGBT开关频率过高导致功耗增加。
    解决方案:适当调整驱动电压和电阻,优化开关频率。
    3. 问题:导通电压异常升高。
    解决方案:检查焊接质量,确认连接稳固且无短路现象。

    总结和推荐


    FGHL75T65MQDTL4 是一款高性能、高可靠性的IGBT产品,适用于各种电力电子应用。其优异的热管理和高效开关性能使其在太阳能逆变器、储能系统和电力转换器中表现出色。鉴于其诸多优点,强烈推荐该产品用于需要高电流处理能力和高效率的应用场合。

FGHL75T65MQDTL4参数

参数
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 1.45V
配置 -
集电极电流 80A
最大功率耗散 375W
通用封装 TO-247-4L
安装方式 通孔安装
零件状态 在售
包装方式 管装

FGHL75T65MQDTL4厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FGHL75T65MQDTL4数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR IGBT单管 ON SEMICONDUCTOR FGHL75T65MQDTL4 FGHL75T65MQDTL4数据手册

FGHL75T65MQDTL4封装设计

查看详情并下载
Symbol
Footprint
3D Model
