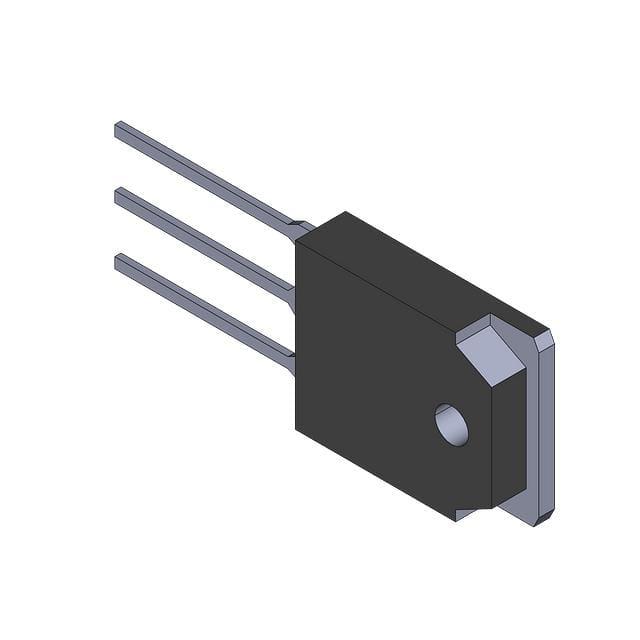

FQA19N60

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 QFET系列, Vds=600 V, 18.5 A, TO-3PN封装, 通孔安装, 3引脚
供应商型号: 9845984
供应商: element14
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FQA19N60

FQA19N60概述


    产品简介


    FQA19N60 N-Channel QFET® MOSFET
    FQA19N60 是一款 N 沟道增强型功率 MOSFET,采用 Fairchild Semiconductor 自有的平面条纹和 DMOS 技术制造。这款先进的 MOSFET 技术专门设计用于降低导通电阻(RDS(on)),并提供出色的开关性能和高雪崩能量强度。该器件适用于开关电源、主动功率因数校正(PFC)和电子灯管镇流器等领域。

    技术参数


    - 工作电压:600 V(VDSS)
    - 连续漏极电流:25°C 时为 18.5 A(ID)
    - 脉冲漏极电流:74 A(IDM)
    - 栅源电压:±30 V(VGSS)
    - 雪崩耐量:单次脉冲雪崩能量为 1150 mJ(EAS)
    - 输出功率:25°C 时为 300 W(PD)
    - 热阻抗:
    - 结至外壳(RθJC):0.42 °C/W
    - 外壳至散热器(RθCS):0.24 °C/W
    - 结至环境(RθJA):40 °C/W
    - 开关时间:
    - 导通延迟时间(td(on)):65 至 140 ns
    - 关断延迟时间(td(off)):150 至 310 ns

    产品特点和优势


    - 低导通电阻:最大 380 mΩ(RDS(on)),适合高效率应用。
    - 低门极电荷:典型值 70 nC,有助于减少驱动功率。
    - 低寄生电容:典型值 35 pF(Crss),减小了开关损耗。
    - 100% 雪崩测试:确保高可靠性。

    应用案例和使用建议


    应用案例:
    - 开关电源:适用于高频转换电路。
    - 主动功率因数校正(PFC):有效提高系统效率。
    - 电子灯管镇流器:稳定供电,延长灯具寿命。
    使用建议:
    - 散热设计:由于其较高的结到环境热阻(40 °C/W),需要有效的散热设计。
    - 驱动电路:选择合适的驱动电阻(如 25 Ω),以优化开关速度和降低功耗。

    兼容性和支持


    - 封装类型:TO-3PN,提供插件式封装。
    - 订购信息:可以通过 ON Semiconductor 官网进行订购。

    常见问题与解决方案


    问题1:开关过程中出现过温问题。
    - 解决方案:增加外部散热片或使用热管冷却,确保良好的散热条件。
    问题2:驱动电路难以实现理想的开关波形。
    - 解决方案:优化驱动电阻值,选择适当的门极驱动芯片,确保开关时间在最佳范围内。

    总结和推荐


    FQA19N60 N-Channel QFET® MOSFET 以其出色的开关性能和高可靠性,在开关电源、PFC 和灯管镇流器等应用中表现出色。尽管其热管理要求较高,但通过合理的散热设计,可以充分发挥其性能优势。因此,我们强烈推荐使用此款 MOSFET,特别是在需要高效率和可靠性的应用场景中。

FQA19N60参数

参数
最大功率耗散 300W(Tc)
Ciss-不同 Vds 时的输入最大电容 3.6nF@25V
配置 独立式
栅极电荷 90nC@ 10V
Vgs(th)-栅源极阈值电压 5V@ 250µA
通道数量 1
Rds(On)-漏源导通电阻 380mΩ@ 9.3A,10V
Id-连续漏极电流 18.5A
Vds-漏源极击穿电压 600V
Vgs-栅源极电压 30V
FET类型 1个N沟道
长*宽*高 16.2mm*5mm*20.1mm
通用封装 TO-3PN
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

FQA19N60厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FQA19N60数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FQA19N60 FQA19N60数据手册

FQA19N60封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 49.8645
10+ ¥ 41.2965
100+ ¥ 34.503
500+ ¥ 29.7885
1000+ ¥ 27.7095
库存: 0
起订量: 2 增量: 0
