首页  >  产品百科  >  2SB1205S-E

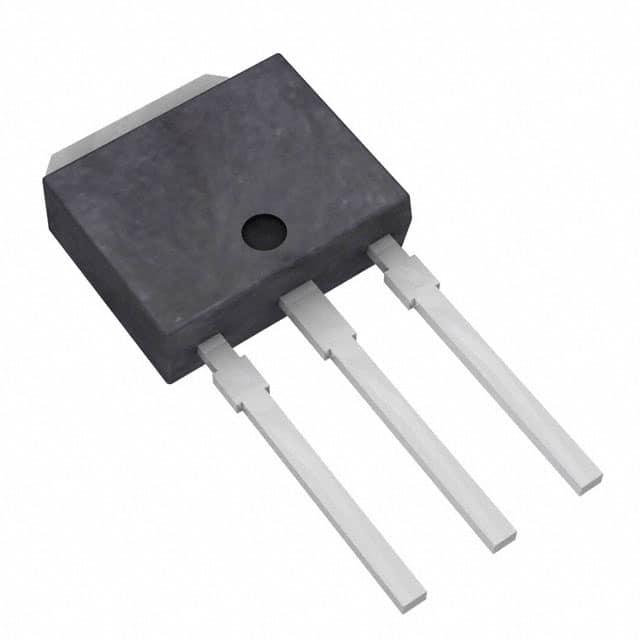

2SB1205S-E

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 500mV@ 60mA,3A PNP 1W 5V 500nA 25V 20V 5A TO-251 通孔安装 6.5mm*2.3mm*5.5mm
供应商型号: CY-2SB1205S-E
供应商: Avnet
标准整包数: 1

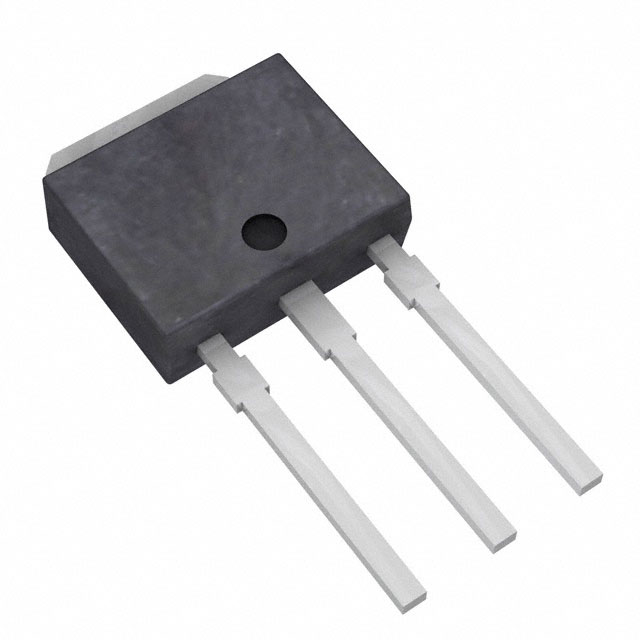

ON SEMICONDUCTOR 三极管(BJT) 2SB1205S-E

2SB1205S-E概述

    电子元器件产品技术手册:2SB1205 双极晶体管

    产品简介


    2SB1205 是一种PNP型双极晶体管,专为高压和大电流的应用设计。它采用先进的FBET和MBIT工艺制造,具有低饱和电压、快速开关速度和高电流容量的特点。此外,该晶体管还拥有紧凑的外形,易于集成到较小的产品设计中。适用于闪光灯、电压调节器、继电器驱动器及灯具驱动器等领域。

    技术参数


    以下是2SB1205的主要技术参数:
    - 绝对最大额定值
    - 集电极-基极电压 (VCBO): -25 V
    - 集电极-发射极电压 (VCEO): -20 V
    - 发射极-基极电压 (VEBO): -5 V
    - 集电极电流 (IC): -5 A
    - 脉冲集电极电流 (ICP): -8 A
    - 结温 (Tj): 150 °C
    - 储存温度 (Tstg): -55 to +150 °C
    - 电气特性
    - 集电极截止电流 (ICBO): -500 nA
    - 发射极截止电流 (IEBO): -500 nA
    - 直流电流增益 (hFE1): 100 至 400(VCE = -2 V, IC = 500 mA)
    - 增益带宽积 (fT): 320 MHz(VCE = -5 V, IC = -200 mA)
    - 输出电容 (Cob): 60 pF(VCB = -10 V, f = 1 MHz)

    产品特点和优势


    - 低饱和电压: 这有助于减少功率损耗,提高效率。
    - 快速开关速度: 提高了系统的响应速度和可靠性。
    - 大电流容量: 适合高压和大电流的应用需求。
    - 小型轻薄封装: 便于在紧凑的设计中使用。
    - 先进制造工艺: 采用FBET和MBIT工艺,确保卓越的性能和稳定性。

    应用案例和使用建议


    2SB1205广泛应用于各类需要高压和大电流的应用场合,例如:
    - 闪光灯:快速开关能力和低饱和电压使得其非常适合闪光灯系统。
    - 继电器驱动器:大电流容量和快速开关速度保证了可靠的操作。
    - 灯具驱动器:紧凑的外形设计便于集成到灯具驱动电路中。
    使用建议:
    - 在使用过程中注意控制热耗散,确保器件不会超过推荐的温度范围。
    - 为了提高系统可靠性,可以考虑添加散热片以降低工作温度。

    兼容性和支持


    - 2SB1205 可与其他标准组件轻松配合使用,广泛适用于多种电路设计。
    - 安森美半导体公司提供详尽的技术支持和售后服务,确保用户能高效利用产品优势。

    常见问题与解决方案


    - 问题一:如何避免过热损坏?
    - 解决方案:确保安装适当的散热措施,如散热片,定期监测器件温度,避免长时间超负荷运行。

    - 问题二:如何确保最佳性能?
    - 解决方案:严格按照数据手册中的推荐条件进行操作,定期验证电气特性的稳定性,并根据需要调整电路设计。

    总结和推荐


    综上所述,2SB1205 双极晶体管凭借其高性能和多功能性,在高压和大电流应用中表现出色。特别适合于闪光灯、电压调节器、继电器驱动器和灯具驱动器等场景。考虑到其紧凑设计和高效能表现,强烈推荐用户在相关项目中选用此款晶体管。

2SB1205S-E参数

参数
VCBO-最大集电极基极电压 25V
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 60mA,3A
集电极电流 5A
VCEO-集电极-发射极最大电压 20V
VEBO-最大发射极基极电压 5V
集电极截止电流 500nA
晶体管类型 PNP
最大功率耗散 1W
最大集电极发射极饱和电压 500mV@ 60mA,3A
配置 -
长*宽*高 6.5mm*2.3mm*5.5mm
通用封装 TO-251
安装方式 通孔安装
零件状态 在售
包装方式 散装

2SB1205S-E厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

2SB1205S-E数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR 2SB1205S-E 2SB1205S-E数据手册

2SB1205S-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.272 ¥ 2.3406
500+ $ 0.2694 ¥ 2.3193
1000+ $ 0.2619 ¥ 2.2129
5000+ $ 0.2619 ¥ 2.2129
库存: 29676
起订量: 428 增量: 1
交货地:
最小起订量为:300
合计: ¥ 702.18
直接购买
加入购物车
