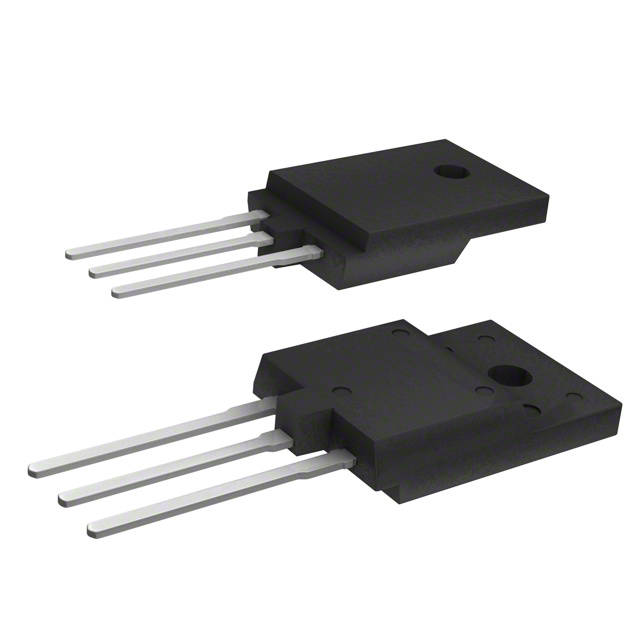

FGAF40S65AQ

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: onsemi IGBT, 最大 650 V, 最大 80 A
供应商型号: FL-FGAF40S65AQ
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR IGBT单管 FGAF40S65AQ

FGAF40S65AQ概述

    Field Stop Trench IGBT: FGAF40S65AQ

    1. 产品简介


    产品类型:Field Stop Trench IGBT(绝缘栅双极型晶体管)
    主要功能:适用于PFC(功率因数校正)及焊接应用中的高效率转换。
    应用领域:电源管理、PFC电路、焊机设备。

    2. 技术参数


    - 最大结温:TJ = 175°C
    - 电压参数:VCES = 650 V
    - 电流参数:IC = 40 A,IGES = ±400 nA,IF = 20 A
    - 功率耗散:PD = 94 W @ TC = 25°C,47 W @ TC = 100°C
    - 热阻抗:RJC (IGBT) = 1.6 °C/W,RJA = 40 °C/W
    - 电气特性:VGE(th) = 2.6 V 至 6.6 V,VCE(sat) = 1.6 V (典型值)
    - 开关特性:td(on) = 17.8 ns(典型值),tf = 9.3 ns(典型值)

    3. 产品特点和优势


    - 正温度系数:方便并联操作。
    - 高电流能力:在多种工作条件下稳定运行。
    - 低饱和电压:VCE(sat) = 1.6 V (典型值),确保更低的能量损失。
    - 反向恢复特性:反向恢复时间短(Trr ≤ 274 ns),有效减少能量损失。
    - 紧凑设计:高输入阻抗,快开关速度。

    4. 应用案例和使用建议


    - 应用场景:PFC应用、焊接设备
    - 使用建议:
    - 热管理:需特别注意散热措施以保证在高温环境下的可靠运行。
    - 驱动电路设计:选择合适的门极电阻值(RG),例如6 Ω,以优化开关特性。

    5. 兼容性和支持


    - 兼容性:该IGBT与其他标准电源管理和焊接设备兼容。
    - 技术支持:提供详尽的技术文档和用户指南,支持电话和技术支持邮箱(orderlit@onsemi.com)。

    6. 常见问题与解决方案


    - 问题1:饱和电压偏高
    - 解决方案:检查门极驱动电压是否合适,调整门极电阻。
    - 问题2:反向恢复时间过长
    - 解决方案:检查电容负载大小,优化负载电容。

    7. 总结和推荐


    - 优点总结:本产品通过正温度系数、低饱和电压、快速开关速度等特点,在PFC和焊接应用中表现出色,具有较强的市场竞争力。
    - 推荐意见:强烈推荐此款Field Stop Trench IGBT用于需要高效率转换的应用场合,其出色的性能和可靠性使其成为理想选择。

FGAF40S65AQ参数

参数
集电极电流 80A
最大功率耗散 64W
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 1.6V
配置 独立式
长*宽*高 15.7mm*5.7mm*24.7mm
通用封装 TO-3PF-3
安装方式 通孔安装
零件状态 在售
包装方式 管装
