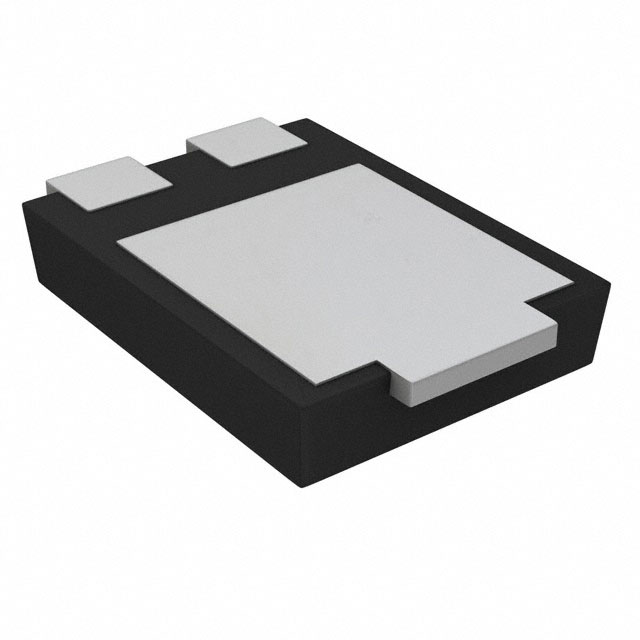

FES10G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 150A 30ns 5μA 10A 双anodecommoncathode TO-277-3 贴片安装
供应商型号: CY-FES10G
供应商:
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 FES10G

FES10G概述

    # Ultrafast Rectifiers: FES10D, FES10G, FES10J

    产品简介


    Ultrafast Rectifiers(超快整流器) 是一种用于将交流电转换为直流电的关键电子元件。这些产品通过采用表面贴装技术提供紧凑且高效的解决方案,适用于多种应用场景。FES10D、FES10G 和 FES10J 是 ON Semiconductor 公司推出的系列型号,具备低正向电压降、超快恢复时间和低热阻等特点,广泛应用于开关电源、逆变器和驱动电路等领域。

    技术参数


    | 参数 | 符号 | 值 | 单位 |

    | 最大重复峰值反向电压 | VRRM | 200, 400, 600 | V |
    | 平均正向整流电流 | IF(AV) | 10 | A |
    | 峰值正向浪涌电流 | IFSM | 150 | A |
    | 工作结温范围 | TJ | -55 to +175 | °C |
    | 贮存温度范围 | TSTG | -55 to +175 | °C |
    热特性
    | 参数 | 符号 | 值 | 单位 |

    | 结-至引脚热阻 | JL | 6 | °C/W |
    | 结-至环境热阻 | RJA | 100 | °C/W |
    电气特性
    | 参数 | 符号 | 条件 | 值(FES10D) | 值(FES10G) | 值(FES10J) | 单位 |

    | 最大瞬时正向电压 | VF | IF = 10 A | 0.95 | 1.20 | 1.80 | V |
    | 最大反向漏电流 | IR | TJ = 25°C | 5 | 500 | μA |
    | 典型结电容 | CJ | VR = 4 V, f = 1 MHz | 140 | pF |
    | 典型反向恢复时间 | Trr | IF = 0.5 A, IR = 1 A, IRR = 0.25 A | 30 | ns |

    产品特点和优势


    - 非常低的外形设计:典型高度仅为 1.1 毫米。
    - 超快恢复时间:适用于需要高速切换的应用场景。
    - 低正向电压降:减少能量损耗,提高效率。
    - 低热阻:增强散热能力,延长使用寿命。
    - 稳定操作:在工业温度范围内(-55°C 到 +175°C)具有出色的稳定性。
    - 符合RoHS标准:环保材料,适合现代电子产品设计。

    应用案例和使用建议


    应用案例
    1. 开关电源:作为整流桥臂的组成部分,用于整流和滤波。
    2. 逆变器:用于转换不同形式的电力。
    3. 电机驱动电路:适用于电动工具和工业自动化设备。
    使用建议
    - 优化散热:由于热阻较高,建议采用有效的散热措施以避免过热。
    - 正确选择型号:根据具体应用场景选择合适的型号(如根据工作电压选择 VRRM)。
    - 考虑环境温度:确保在极端环境下设备能够正常运行,可考虑额外的温度保护措施。

    兼容性和支持


    - 封装选项:仅提供带底面金属化盘(DAP)的 TO-277-3LD 封装。
    - 其他兼容性:与大多数现有的表面贴装生产流程兼容。
    - 技术支持:ON Semiconductor 提供全方位的技术支持,包括热线电话和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电压降过高 | 检查接线是否正确,确认工作温度是否在允许范围内。 |
    | 反向漏电流过大 | 确认器件未损坏,检查封装是否完好无损。 |
    | 温度过高 | 采取有效的散热措施,如增加散热片或改进空气流通。 |

    总结和推荐


    总体而言,FES10D、FES10G 和 FES10J 系列超快整流器在多个方面表现出色,特别是在高速开关和低能耗方面。对于需要高效整流的应用,这些产品是一个极佳的选择。虽然在高功率应用中需要额外注意散热,但它们提供了出色的可靠性和稳定的性能。因此,强烈推荐这些产品用于需要高性能整流器的设计中。

FES10G参数

参数
If - 正向电流 10A
Ir - 反向电流 5μA
Vr-反向电压 -
反向恢复时间 30ns
正向浪涌电流 150A
配置 双anodecommoncathode
4.63mm(Max)
6.15mm(Max)
1.2mm(Max)
通用封装 TO-277-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
