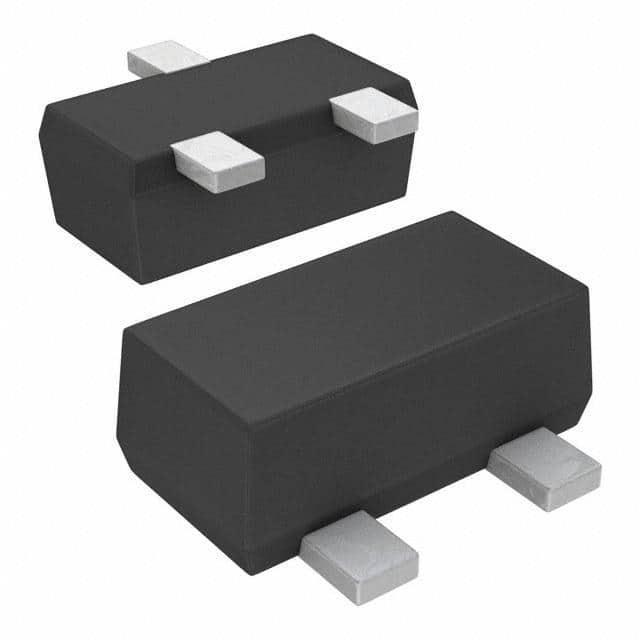

FJY4003R

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: PNP - Pre-Biased 200mW 100nA 50V 100mA SC-89-3 贴片安装 1.7mm*980μm*780μm
供应商型号: Q-FJY4003R
供应商: 期货订购
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) FJY4003R

FJY4003R概述

    FJY4002R PNP Epitaxial Silicon Transistor 技术手册解析

    产品简介


    FJY4002R 是一款PNP型外延硅晶体管,适用于各种电路设计中的开关、逆变器、接口电路及驱动电路。这款晶体管内置偏置电阻(R1=10KΩ, R2=10KΩ),可以作为FJY3002R的互补器件。该晶体管的高集成度使其在多种应用中表现出色。

    技术参数


    以下是FJY4002R的技术规格:
    | 参数符号 | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VCBO | 集电极-基极电压 -50 | V |
    | VCEO | 集电极-发射极电压 -50 | V |
    | VEBO | 发射极-基极电压 -10 | V |
    | IC | 集电极电流 -100 | mA |
    | TSTG | 存储温度范围 | -55 150 | °C |
    | TJ | 结温 150 | °C |
    | PC | 集电极功率耗散,由RθJA 200 | mW |
    | RθJA | 热阻,结到环境 600 | °C/W |

    产品特点和优势


    FJY4002R的主要优势包括:
    - 高可靠性:内置偏置电阻(R1=10KΩ, R2=10KΩ)提升了电路稳定性。
    - 多功能应用:适用于开关、逆变器、接口电路及驱动电路等多种应用场景。
    - 高性能参数:具备良好的耐热性,存储温度范围宽(-55°C至150°C),可承受高温环境下的稳定运行。

    应用案例和使用建议


    应用案例:
    - 逆变器:在逆变器中,FJY4002R能够有效处理高压信号并提供可靠的开关控制。
    - 接口电路:作为信号放大器和开关器件,可用于微处理器接口电路中。
    - 驱动电路:可作为电机驱动电路的输出级,增强系统的驱动能力。
    使用建议:
    - 在选择外部电阻时,应确保外部电阻的阻值与内置偏置电阻(R1=10KΩ, R2=10KΩ)的比值在合理范围内,以避免不必要的功耗。
    - 使用过程中要注意散热,特别是在高功率应用中,要确保散热系统有效工作以防止过热。

    兼容性和支持


    FJY4002R的封装形式为SOT-523F,支持与多种电路板进行焊接连接。Fairchild半导体公司提供全面的技术支持,包括设计咨询、产品选型指导和故障排除服务。

    常见问题与解决方案


    问题1:如何确保晶体管正常工作?
    解决方案:检查工作电压是否符合规范(VCBO, VCEO, VEBO),并确保工作温度在规定范围内(-55°C至150°C)。
    问题2:晶体管的饱和电压过高怎么办?
    解决方案:调整外部电路中的电阻值,以降低饱和电压至期望值。参考典型性能曲线,优化电路设计。

    总结和推荐


    综合评估:
    - 优点:高可靠性和多功能应用是FJY4002R的核心优势。内置偏置电阻的设计使其易于集成到现有电路中,减少外部电路的复杂性。
    - 适用场景:适用于需要高稳定性和多功能性的电路设计,特别是在恶劣环境下的工作要求。
    推荐:鉴于FJY4002R的高性能和技术优势,我们强烈推荐在各种电子设备和系统中采用此晶体管。其强大的兼容性和全面的支持服务使其成为市场上极具竞争力的选择。

FJY4003R参数

参数
最大集电极发射极饱和电压 0.3@ 500µA,10mA
集电极截止电流 100nA
晶体管类型 PNP - Pre-Biased
集电极电流 100mA
VEBO-最大发射极基极电压 -
VCBO-最大集电极基极电压 -
最大功率耗散 200mW
配置 独立式
VCEO-集电极-发射极最大电压 50V
不同 Ib,Ic 时的 Vce 最大饱和值 -
长*宽*高 1.7mm*980μm*780μm
通用封装 SC-89-3
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

FJY4003R厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FJY4003R数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR FJY4003R FJY4003R数据手册

FJY4003R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6267+ $ 0.0224 ¥ 0.1898
库存: 3000
起订量: 22656 增量: 0
交货地:
最小起订量为:6267
合计: ¥ 0
直接购买
加入购物车
