NTLUS4C16NTAG

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.37W(Ta) 12V 1.1V@ 250µA 7.5nC@ 4.5V 1个N沟道 30V 11.4mΩ@ 8A,10V 9.4A 690pF@15V UDFN-6 贴片安装 1.6mm(长度)*1.6mm(宽度)
供应商型号: CY-NTLUS4C16NTAG
供应商: Avnet
标准整包数: 1

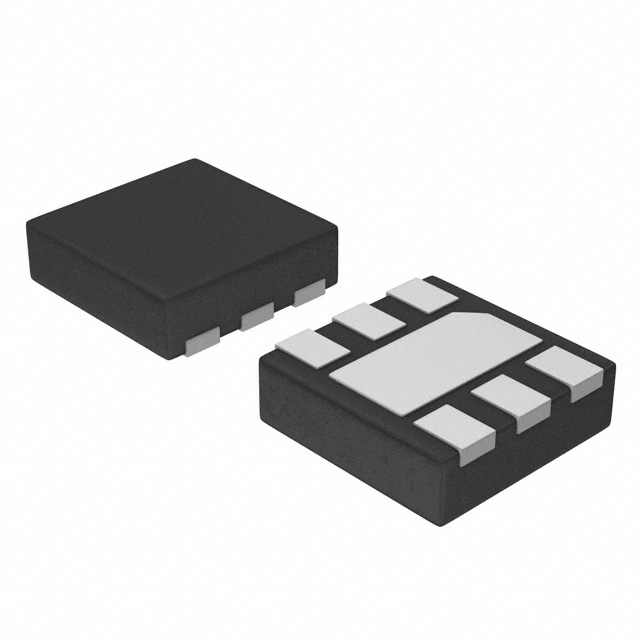

ON SEMICONDUCTOR 场效应管(MOSFET) NTLUS4C16NTAG

NTLUS4C16NTAG概述

    NTLUS4C16N MOSFET 技术手册概述

    1. 产品简介


    NTLUS4C16N 是一款单通道N沟道功率MOSFET,采用Cool UDFN6封装(1.6x1.6x0.55 mm)。其主要特点是低导通电阻(RDS(on))和卓越的热传导性能。该器件广泛应用于电源负载开关、无线充电及直流-直流转换器等领域。

    2. 技术参数


    - 额定电压 (VDSS):30 V
    - 连续漏极电流 (TA = 25°C):9.4 A
    - 瞬态脉冲漏极电流 (tp = 10 μs):28 A
    - 工作温度范围:-55°C 到 150°C
    - 引脚温度:260°C(1/8"处,焊接时间10秒)
    - 栅极-源极漏电电流 (IGSS):±100 nA
    - 导通电阻 (RDS(on)):在不同栅极电压下的典型值为:
    - VGS = 10 V:11.4 mΩ
    - VGS = 4.5 V:13.3 mΩ
    - VGS = 3.7 V:14.2 mΩ
    - VGS = 3.3 V:15.2 mΩ
    - VGS = 2.5 V:20 mΩ
    - VGS = 1.8 V:40 mΩ
    - 最大功耗 (TA = 25°C):1.53 W

    3. 产品特点和优势


    - 出色的热传导性能:通过外露的漏极焊盘设计,使得热量能高效传导到PCB上。
    - 低导通电阻:确保了高效的能量转换,减少发热。
    - 无铅、无卤化物、符合RoHS标准:适用于环保要求较高的应用场合。
    - 紧凑的尺寸:1.6x1.6x0.55 mm,适合空间受限的应用。

    4. 应用案例和使用建议


    - 应用案例:该MOSFET广泛用于各种直流-直流转换器中,能够有效降低电路板上的温升,提高整体效率。
    - 使用建议:在设计时应注意电路的散热管理,特别是在高电流应用场景下。使用较大的铜箔区域可以帮助更好地散热,提高MOSFET的工作寿命。

    5. 兼容性和支持


    - 兼容性:该MOSFET与常见的电源管理和控制设备具有良好的兼容性。
    - 支持:ON Semiconductor提供全面的技术支持和售后服务,包括详细的设计指南和技术文档,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:高温环境下MOSFET性能下降。
    - 解决方案:确保在电路设计中添加有效的散热措施,如增加铜箔面积,使用散热片等。

    - 问题2:长时间工作后出现性能不稳定。
    - 解决方案:检查并确保电路的散热管理,避免过热。同时可以考虑定期进行系统维护和测试。

    7. 总结和推荐


    NTLUS4C16N MOSFET 是一款高性能、高可靠性的电子元件,特别适用于需要高效转换和良好散热管理的场合。凭借其出色的热性能和低导通电阻,该产品在市场上具有很强的竞争力。强烈推荐在各种直流-直流转换器、电源负载开关和无线充电应用中使用。总体而言,NTLUS4C16N MOSFET 是一个非常值得推荐的产品选择。

NTLUS4C16NTAG参数

参数
通道数量 1
Vgs(th)-栅源极阈值电压 1.1V@ 250µA
Id-连续漏极电流 9.4A
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 690pF@15V
栅极电荷 7.5nC@ 4.5V
Rds(On)-漏源导通电阻 11.4mΩ@ 8A,10V
最大功率耗散 2.37W(Ta)
Vgs-栅源极电压 12V
Vds-漏源极击穿电压 30V
配置 独立式
长*宽*高 1.6mm(长度)*1.6mm(宽度)
通用封装 UDFN-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NTLUS4C16NTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTLUS4C16NTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTLUS4C16NTAG NTLUS4C16NTAG数据手册

NTLUS4C16NTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1861 ¥ 1.602
1000+ $ 0.1809 ¥ 1.5285
5000+ $ 0.1809 ¥ 1.5285
库存: 177136
起订量: 625 增量: 1
交货地:
最小起订量为:500
合计: ¥ 801
