首页  >  产品百科  >  RURP1560-F085P

RURP1560-F085P

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 600V 200A 70ns 100μA 15A 独立式 TO-220-2 通孔安装
供应商型号: RURP1560-F085P-ND
供应商: Digi-Key
标准整包数: 1

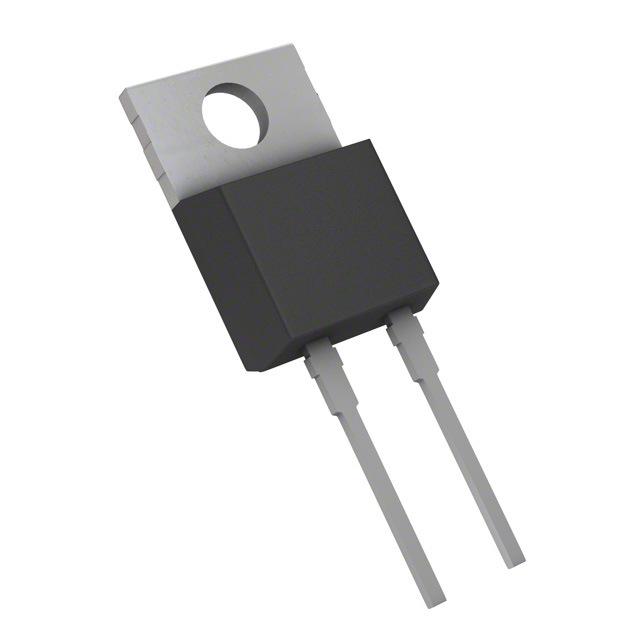

ON SEMICONDUCTOR 整流二极管/整流桥 RURP1560-F085P

RURP1560-F085P概述

    RURP1560-F085 15A, 600V Ultrafast Rectifier 技术手册

    产品简介


    RURP1560-F085 是一款15A、600V超快恢复二极管(Ultrafast Rectifier),具有软恢复特性(trr < 70ns)。这款二极管主要用于各种开关电源和其他电力转换应用,如汽车DC-DC转换器、车载充电器、开关电源和功率切换电路。它具备高频率开关能力、低正向电压降和雪崩能量等级等特点,符合AEC-Q101标准,适用于汽车领域。

    技术参数


    - 峰值重复反向电压 (VRRM):600V
    - 工作峰值反向电压 (VRWM):600V
    - 直流阻断电压 (VR):600V
    - 平均整流正向电流 (IF(AV)):15A(@TC=25°C)
    - 非重复峰值浪涌电流 (IFSM):200A
    - 雪崩能量 (EAVL):20mJ(@1A,40mH)
    - 最大热阻 (RθJC):1°C/W(结至外壳)
    - 最大热阻 (RθJA):85°C/W(结至环境)

    产品特点和优势


    RURP1560-F085 的主要特点是高频率开关能力(trr=52ns),低正向电压降(VF=1.5V),雪崩能量等级,以及AEC-Q101认证。这些特点使其成为汽车和其他电力转换应用的理想选择。此外,它的低存储电荷和超快速恢复能力减少了电力转换过程中的振铃和电气噪声,从而降低了开关晶体管中的功率损耗。

    应用案例和使用建议


    RURP1560-F085 广泛应用于多种场合,如汽车DC-DC转换器、车载充电器、开关电源和功率切换电路。例如,在一个典型的汽车DC-DC转换器应用中,RURP1560-F085 可以有效地将交流电转换为所需的直流电,并在高频开关时减少损耗。
    在使用时,建议确保散热良好,因为高功率应用会导致较高的结温。此外,应遵循数据表中的典型值变化和温度依赖性参数进行详细设计和测试,以保证系统的稳定性和可靠性。

    兼容性和支持


    RURP1560-F085 采用标准的TO-220封装,易于安装在印刷电路板上。onsemi 提供了广泛的技术支持,包括详细的电气特性和机械尺寸参数,以便客户在应用中进行设计和验证。

    常见问题与解决方案


    根据数据表,常见的问题及其解决方案包括:
    1. 问题:正向电压降异常
    - 解决方案:检查连接是否松动或接触不良,必要时更换二极管。
    2. 问题:开关频率过低
    - 解决方案:确保电路设计正确,并检查外部电路的影响,如负载电阻和电容。
    3. 问题:散热不良
    - 解决方案:增加散热片或改进散热系统设计,确保良好的热传导路径。

    总结和推荐


    综上所述,RURP1560-F085是一款高性能、可靠的超快恢复二极管,特别适用于汽车电子、电源管理和其他需要高可靠性的应用。由于其优秀的电气特性、高效的热管理能力和广泛的适用范围,强烈推荐在相关应用中使用。同时,建议客户在其应用中仔细考虑和验证所有操作参数,以确保系统的最佳性能和可靠性。

RURP1560-F085P参数

参数
Ir - 反向电流 100μA
Vr-反向电压 600V
反向恢复时间 70ns
正向浪涌电流 200A
配置 独立式
If - 正向电流 15A
通用封装 TO-220-2
安装方式 通孔安装
零件状态 在售
包装方式 管装

RURP1560-F085P厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

RURP1560-F085P数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR RURP1560-F085P RURP1560-F085P数据手册

RURP1560-F085P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.116 ¥ 17.8802
10+ $ 0.9158 ¥ 7.7388
100+ $ 0.8562 ¥ 7.1656
800+ $ 0.7222 ¥ 6.0442
1600+ $ 0.6954 ¥ 5.8198
2400+ $ 0.6928 ¥ 5.7975
5600+ $ 0.6613 ¥ 5.5344
库存: 1506
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.88
直接购买
加入购物车
