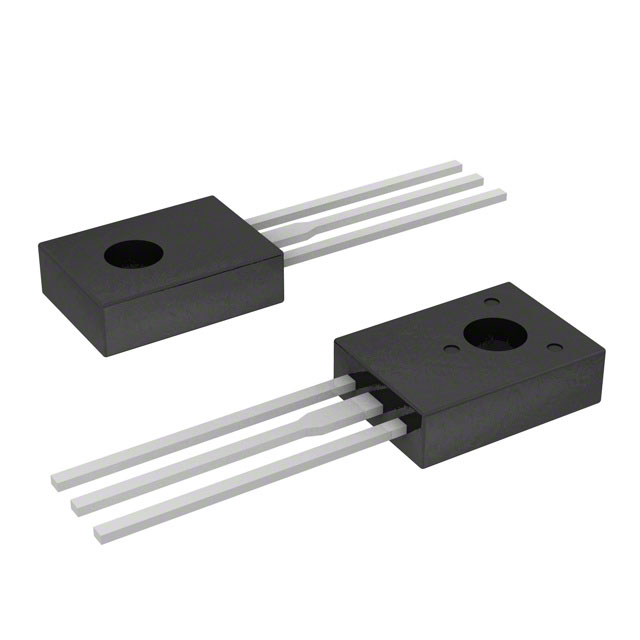

KSD1691GS

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 300mV@ 200mA,2A NPN 1.3W 7V 10μA 60V 60V 5A TO-126-3 通孔安装 8mm*3.25mm*1.5mm
供应商型号: FL-KSD1691GS
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) KSD1691GS

KSD1691GS概述

    KSD1691 NPN Epitaxial Silicon Transistor

    1. 产品简介


    KSD1691是一款NPN型外延硅晶体管,主要功能是作为开关器件或放大器,在多种电子设备中广泛应用。这类晶体管常用于电源管理、驱动电路、电机控制以及各种信号放大场合。

    2. 技术参数


    - 绝对最大额定值
    - 集电极-基极电压:60V(VCBO)
    - 集电极-发射极电压:60V(VCEO)
    - 发射极-基极电压:7V(VEBO)
    - 最大集电极电流(脉冲):8A(ICP)
    - 最大集电极耗散功率(Ta=25°C):1.3W(PC)
    - 存储温度范围:-55°C ~ 150°C(TSTG)
    - 电气特性
    - 最大集电极漏电流:10μA(ICBO)
    - 最大发射极漏电流:10μA(IEBO)
    - 典型直流增益(hFE):100 ~ 400
    - 典型饱和电压(VCE(sat)):0.1 ~ 0.3V
    - 典型导通时间(tON):0.2 ~ 1μs
    - 典型关断时间(tSTG):1.1 ~ 2.5μs
    - 典型关断时间(tF):0.2 ~ 1μs

    3. 产品特点和优势


    - 低集电极-发射极饱和电压与大集电极电流
    - 高功率耗散:在Ta=25°C时为1.3W(PC)
    - 与KSB1151互补

    4. 应用案例和使用建议


    KSD1691晶体管广泛应用于需要较高功率和电流的应用场景,如电源管理和电机控制。在设计这些应用时,确保电路中的电流不超过晶体管的最大额定值。例如,在电机控制应用中,通过调节输入电压来控制电流,确保不超出最大电流限制,以避免过热损坏。

    5. 兼容性和支持


    KSD1691与KSB1151互补,可用于构建互补对称电路。ON Semiconductor提供了详尽的技术支持和文档,以便用户更好地理解和使用这款晶体管。此外,用户可以通过官网上的技术支持渠道获取更多帮助。

    6. 常见问题与解决方案


    - Q: 晶体管工作时温度过高,如何处理?
    - A: 检查电路设计,确保散热措施得当。可以使用散热片或风扇辅助散热。
    - Q: 如何确定合适的输入电压?
    - A: 根据应用需求和负载要求计算所需的输入电压,确保不超过晶体管的最大额定值。
    - Q: 晶体管工作不稳定,输出波动较大,怎么办?
    - A: 检查电源稳定性和电路连接,确保接地良好且输入电压稳定。必要时增加滤波电容。

    7. 总结和推荐


    KSD1691 NPN晶体管具有较高的功率耗散能力和广泛的电流承载能力,适用于多种高电流应用场景。其稳定的性能和可靠的制造质量使其成为许多电子设备的理想选择。虽然产品具有一定的技术门槛,但在合理的设计和使用下,它能够表现出色。因此,对于需要高可靠性和大功率的项目,推荐使用KSD1691晶体管。

KSD1691GS参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 200mA,2A
最大功率耗散 1.3W
配置 独立式
VCBO-最大集电极基极电压 60V
VEBO-最大发射极基极电压 7V
VCEO-集电极-发射极最大电压 60V
晶体管类型 NPN
集电极电流 5A
最大集电极发射极饱和电压 300mV@ 200mA,2A
集电极截止电流 10μA
长*宽*高 8mm*3.25mm*1.5mm
通用封装 TO-126-3
安装方式 通孔安装
零件状态 在售
包装方式 散装
