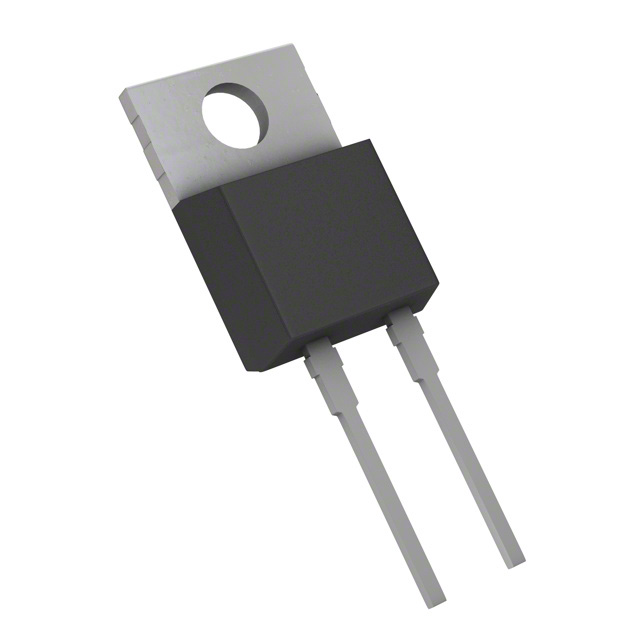

RHRP1560

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 整流二极管 二极管, 15A, 600V, 通孔安装, TO-220AC封装, 2针
供应商型号: 14M-RHRP1560
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 RHRP1560

RHRP1560概述


    产品简介


    RHRP1540/RHRP1560 超快恢复二极管 是一款具有软恢复特性的超快恢复二极管。它结合了超高频(Ultrahigh Frequency)二极管的快速恢复时间,采用氮化硅离子注入外延平面结构,以确保高可靠性。该产品主要应用于自由轮转/钳位二极管以及各种开关电源和其他功率转换电路中。其低存储电荷和超快软恢复特性能够显著减少许多功率转换电路中的振铃和电磁干扰,从而降低开关晶体管中的损耗。

    技术参数


    | 参数 | RHRP1540/RHRP1560 |

    | 最大反向电压 | 400 V / 600 V |
    | 峰值重复反向电压 | 400 V / 600 V |
    | 工作峰值反向电压 | 400 V / 600 V |
    | 平均整流正向电流 | 15 A |
    | 反复峰值浪涌电流 | 30 A |
    | 非重复峰值浪涌电流 | 200 A |
    | 最大功耗 | 100 W |
    | 反向恢复时间(Trr) | 40 ns |
    | 结电容(Cj) | 60 pF |
    | 热阻(RθJC) | 1.5 °C/W |

    产品特点和优势


    - 软恢复特性:相较于其他二极管,RHRP1540/RHRP1560的恢复时间缩短至40 ns,有助于减少噪声和振铃。
    - 高可靠性:通过使用硅氮化物离子注入外延平面工艺,大大提高了产品的可靠性。
    - 低存储电荷:减少了在功率转换过程中积累的电荷,从而降低了损耗。
    - RoHS合规:符合RoHS标准,无铅无卤素,环保可靠。

    应用案例和使用建议


    应用案例
    - 开关电源:RHRP1540/RHRP1560可用于多种开关电源电路中,提供高效的电能转换。
    - 电机驱动:作为自由轮转/钳位二极管使用,帮助降低电力电子系统的电磁干扰。

    使用建议
    - 在使用时需要根据负载要求选择合适的电压等级(400 V或600 V),以避免过载。
    - 注意散热设计,特别是在高温环境下工作时,以确保热稳定性和长期可靠性。

    兼容性和支持


    - 兼容性:适用于大多数标准直流和交流电源系统,支持与多种电路板集成。
    - 支持和服务:ON Semiconductor提供了广泛的技术支持资源,包括在线文档、技术论坛和专业工程师咨询。客户可以随时联系技术支持团队,获取产品信息和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过高的反向电压导致二极管损坏 | 确认应用电路中的电压不超过最大额定值400 V或600 V。|
    | 发热严重 | 确保良好的散热设计,可以考虑使用散热片或增加空气流通。|

    总结和推荐


    总体评价:RHRP1540/RHRP1560是一款高性能的超快恢复二极管,适合用于多种高效率的开关电源和功率转换电路。它的软恢复特性、低存储电荷以及高可靠性使其在市场上具有显著的竞争优势。对于需要高效、低损耗功率转换的应用,推荐使用这款二极管。
    推荐理由:鉴于其独特的技术优势和广泛的适用范围,这款二极管是许多电力电子设计的理想选择。如果你需要一个可靠的、高效且符合环保标准的超快恢复二极管,RHRP1540/RHRP1560将是一个明智的选择。

RHRP1560参数

参数
配置 独立式
If - 正向电流 15A
Ir - 反向电流 100μA
Vr-反向电压 600V
反向恢复时间 40ns
正向浪涌电流 200A
10.36mm(Max)
4.67mm(Max)
8.79mm(Max)
通用封装 TO-220-2L
安装方式 通孔安装
零件状态 在售
包装方式 管装

RHRP1560厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

RHRP1560数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR RHRP1560 RHRP1560数据手册
